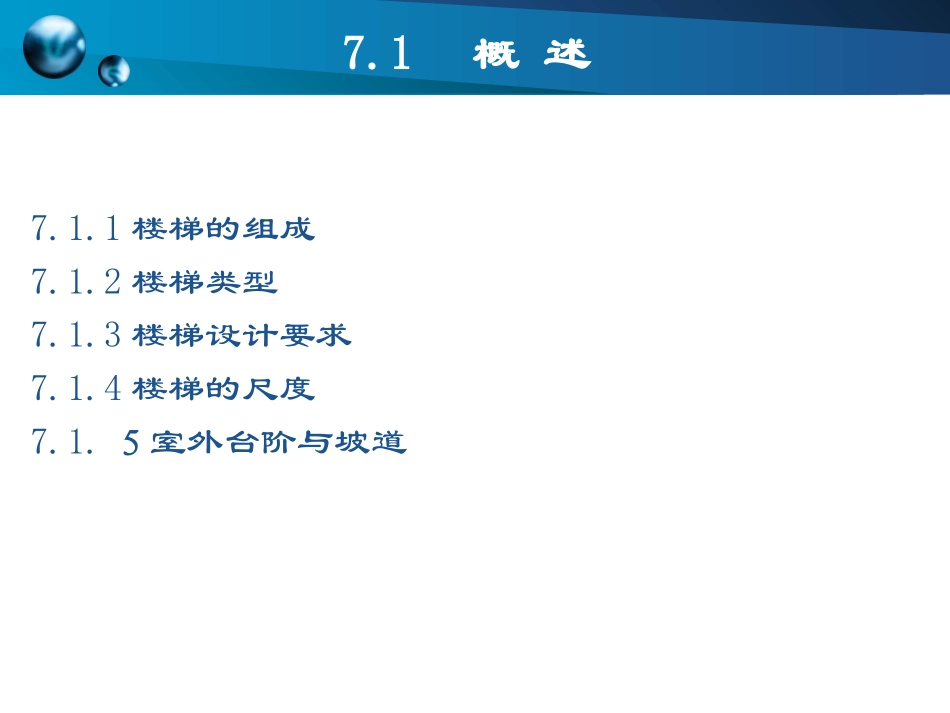

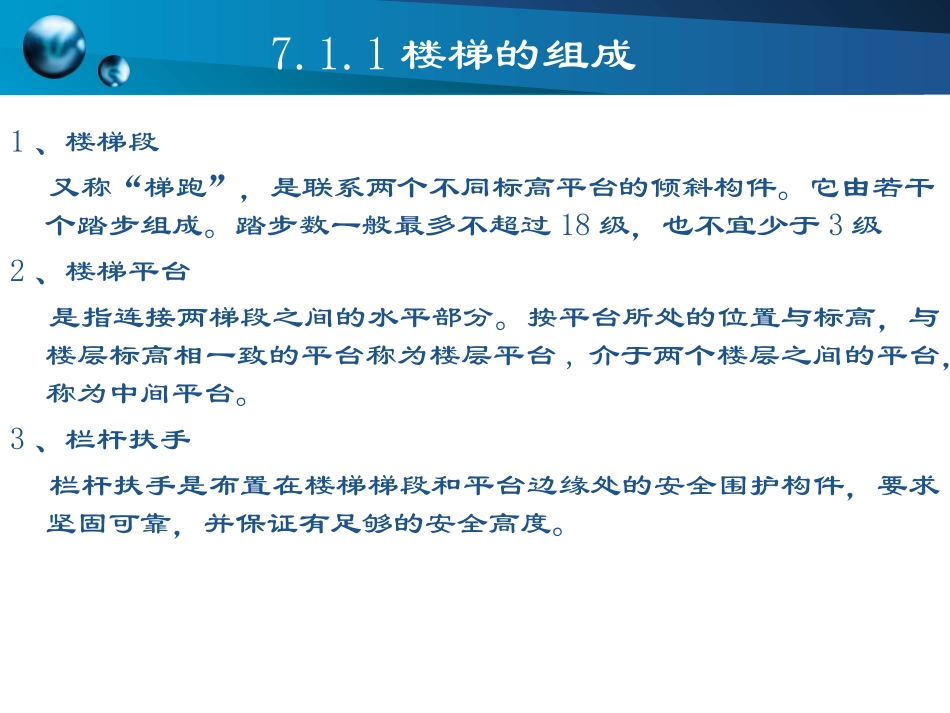

第七章楼梯7.1概述7.1.1楼梯的组成7.1.2楼梯类型7.1.3楼梯设计要求7.1.4楼梯的尺度7.1.５室外台阶与坡道7.1.1楼梯的组成1、楼梯段又称“梯跑”，是联系两个不同标高平台的倾斜构件。它由若干个踏步组成。踏步数一般最多不超过18级，也不宜少于3级2、楼梯平台是指连接两梯段之间的水平部分。按平台所处的位置与标高，与楼层标高相一致的平台称为楼层平台,介于两个楼层之间的平台，称为中间平台。3、栏杆扶手栏杆扶手是布置在楼梯梯段和平台边缘处的安全围护构件，要求坚固可靠，并保证有足够的安全高度。图７-1楼梯的组成按楼梯位置分：室内、室外楼梯按使用性质分：室内有主要楼梯、辅助楼梯；室外有安全楼梯、防火楼梯按材料分：木质、钢筋混凝土、钢质、混合式、金属楼梯按楼梯平面形式分：1、直跑单跑楼梯：2、直行多跑楼梯3、平行双跑楼梯7.1.２楼梯类型4、平行双分、双合楼梯5、折行多跑楼梯6、交叉式楼梯7、剪刀式楼梯8、螺旋形楼梯9、弧形楼梯1、直行单跑楼梯是指沿着一个方向上楼的楼梯，这种楼梯中间没有休息平台,主要用于层高不大的建筑中。2、直行多跑楼梯直行多跑楼梯增加了中间休息平台，一般为双跑梯段,适合于层高较大的建筑。在公共建筑中常用于人流较多的大厅。3、平行双跑楼梯：指第二跑楼梯段折回和第一跑平行的楼梯。这种楼梯所占的楼梯间长度较小，面积紧凑，使用方便，是建筑物中较多采用的一种形式。4、平行双分、平行双合楼梯（1）平行双分式楼梯第一跑在中间，为一较宽梯段，经过休息平台后，向两边分为两跑，各以第一跑一半的梯宽上至楼层。通常在人流多，楼梯宽度较大时采用。（2）平行双合式楼梯第一跑为两个平行的较窄的梯段，经过休息平台后，合成一个宽度为第一跑两个梯段宽之和的梯段上至楼层。平行双分式平行双合式5、折行楼梯（1）折行双跑楼梯指第二跑与第一跑梯段之间成90º或其他角度，适宜于布置在靠房间一侧的转角处，多用于仅上一层楼面的影剧院等建筑中。（2）折行多跑楼梯指楼梯段数较多的折行楼梯，如折行三跑楼梯、四跑楼梯等。折行多跑式楼梯围绕的中间部分形成较大的楼梯井，因而不宜用于幼儿园、中小学等建筑中的楼梯。在有电梯的建筑中，常在梯井部位布置电梯。折形双跑楼梯折形三跑楼梯6、交叉式楼梯可认为是由两个直行单跑楼梯交叉并列而成。通行的人流量大，且为上下楼层的人流提供了两个方向,但仅适于层高小的建筑。7、剪刀式楼梯相当于两个双跑式楼梯对接。适用于层高较大且有人流多向性选择要求的建筑物如商场、多层食堂等。8、螺旋形楼梯：平面呈圆形，平台与踏步均呈扇形平面，踏步内侧宽度小，行走不安全。不能作为主要人流交通和疏散楼梯，但由于其造型美观，常作为建筑小品布置在庭院或室内。9、弧形楼梯围绕一个较大的轴心空间旋转，且仅为一段弧环。其扇形踏步内侧宽度较大，坡度较缓，可以用来通行较多人流。一般布置于公共建筑的门厅，具有明显的导向性和优美、轻盈的造型。7.1.3楼梯的设计要求1、功能方面的要求：主要是指楼梯的数量、宽度尺寸、平面式样、细部做法等均应满足功能要求。2、结构方面的要求：楼梯应具有足够的承载能力和较小的变形。3、防火、安全方面方面的要求：楼梯间距、数量以及楼梯间形式，采光、通风等均应满足现行防火规范的要求，以保证疏散安全。4、施工、经济方面的要求：使楼梯在施工中更方便，经济上更合理。1、楼梯的坡度和踏步尺寸楼梯的坡度：是指楼梯段的坡度。楼梯的坡度的两种表示方法如下（1）用楼梯斜面与水平面的夹角来表示：如30º、45º等。（2）用楼梯斜面的垂直投影高度与斜面的水平投影长度之比来表示，如1：12、1：8等。7.1.４楼梯的尺度图７-4楼梯的坡度踏步尺寸：不同性质建筑物踏步尺寸的要求不同，踢面高度与踏面宽度之和与人的跨步长度有关按下列公式计算踏步尺寸:2h+b=600620∼或h+b=450其中：h为踏步踢面高度b为踏步踏面宽度踏面宽不足最小尺寸时，为保证踏面宽有足够尺寸而又不增加总深度，可以采取加做踏口（或突缘）或将踢面倾斜的方式加宽踏面。a）无突缘b）有突缘c）斜踢板2、梯段的尺度梯段的尺度分为梯段宽度和梯段的长度。梯段的宽度根...
