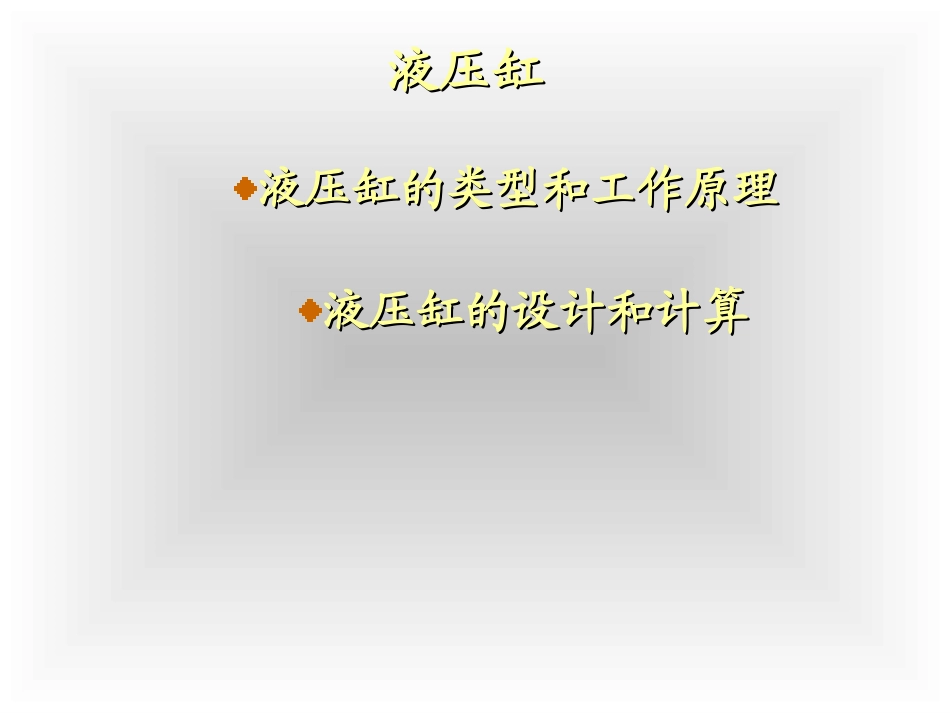

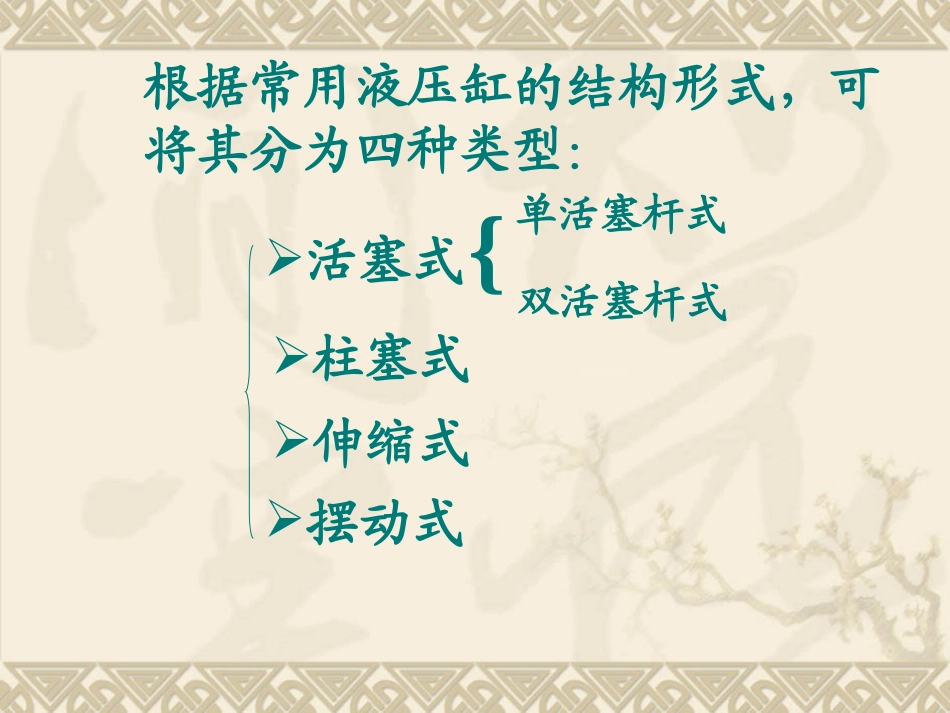

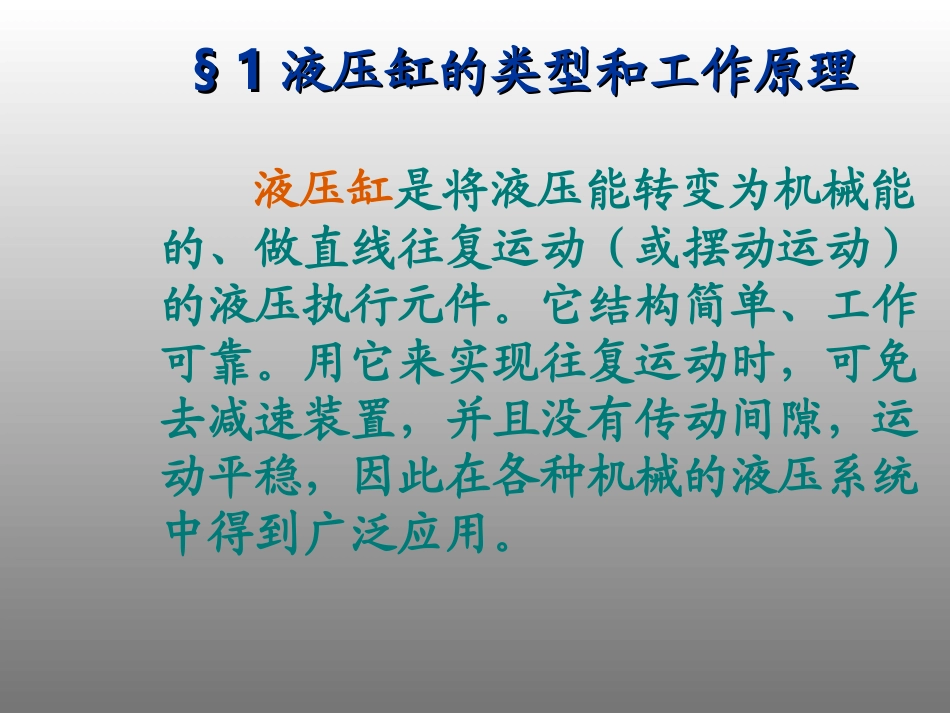

液压缸液压缸液压缸的类型和工作原理液压缸的类型和工作原理液压缸的设计和计算液压缸的设计和计算液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。§§11液压缸的类型和工作原理液压缸的类型和工作原理根据常用液压缸的结构形式，可将其分为四种类型：活塞式柱塞式伸缩式摆动式单活塞杆式双活塞杆式{一、活塞式液压缸一、活塞式液压缸单活塞杆液压缸只有一端有活塞杆。如图所示是一种单活塞液压缸。其两端进出口油口A和B都可通压力油或回油，以实现双向运动，故称为双作用缸。1、单活塞杆液压缸1-缸底2-弹簧挡圈3-套环4-卡环5-活塞6-型密封圈7-支承环8-挡圈9-形密封圈10-缸筒11-管接头12-导向套13-缸盖14-防尘圈15-活塞杆16-定位螺钉17-耳环参照下图，当供给液压缸的流量Q一定时，活塞两个方向的运动速度为：V1=Q/A1=4Q/πD2(向左）V2=Q/A2=4Q/π(D2-d2)(向右）当供油压力p一定，回油压力为零时作用力：F1=p.A1=p.πD2/4(向右）F2=p.A2=p.π(D2-d2)/4(向左）当其差动连接时，作用力为：F3=p(A1-A2)=p.(πd2/4)速度:v3=(Q+Q2)/A1=(Q+v3.A2)/A1所以v3=Q/(A1-A2)=4Q/πd2图4-3差动连接的单活塞杆液压缸符号意义参阅下图单活塞杆液压缸可以是缸筒固定，活塞运动；也可以是活塞杆固定缸筒运动。无论采用其中哪一种形式，液压缸运动所占空间长度都是两倍行程。（见下图）单活塞杆液压缸运动所占空间双活塞杆液压缸的两活塞杆直径通常相等，活塞两端有效面积相同。如果供油压力不变，那么活塞反复运动时两个方向的作用力和速度相等。v=Q/A=4Q/(D2-d2),F=p.A=p.(D2-d2)/4v—活塞（或缸筒）运动速度；Q—供油流量；F—活塞（或缸筒）上的作用力；p—供油压力；A—活塞有效面积；D—活塞直径；d—活塞杆直径。这种液压缸在传动时活塞杆只承受拉力，多数用于机床。22、双活塞杆液压缸、双活塞杆液压缸双活塞杆液压缸的两端都有活塞伸出，如图所示。其组成与单活塞杆液压缸基本相同。缸筒与缸盖用法兰连接，活塞与缸筒内壁之间采用间隙密封。1—活塞杆2—压盖3—缸盖4—缸筒5—活塞6—密封圈双活塞杆液压缸结构双活塞缸机构示意将缸筒固定在床身上，活塞杆和工作台相联接时，工作台运动所占空间长度为活塞有效行程的三倍（见图A）。一般多用于小机床；反之，将活塞杆固定在床身上，缸筒和工作台相联接时，工作台运动所占空间长度为液压缸有效行程的两倍（见图B），适用于中型及大型机床。二、柱塞式液压缸二、柱塞式液压缸柱塞式液压缸结构（１）它是一种单作用式液压缸，靠液压力只能实现一个方向的运动，柱塞回程要靠其它外力或柱塞的自重；（２）柱塞只靠缸套支承而不与缸套接触，这样缸套极易加工，故适于做长行程液压缸；（３）工作时柱塞总受压，因而它必须有足够的刚度；（４）柱塞重量往往较大，水平放置时容易因自重而下垂，造成密封件和导向单边磨损，故其垂直使用更有利。柱塞式液压缸特点：柱塞上有效作用力F为：F=p.A=柱塞运动速度为：v==式中d—柱塞直径；其它符号意义同前。Ad2p.d24Q4Q三、伸缩式液压缸三、伸缩式液压缸伸缩式液压缸具有二级或多级活塞，如图所示。伸缩式液压缸中活塞伸出的顺序式从大到小，而空载缩回的顺序则一般是从小到大。伸缩缸可实现较长的行程，而缩回时长度较短，结构较为紧凑。此种液压缸常用于工程机械和农业机械上。1—活塞2—套筒3—O形密封圈4—缸筒5—缸盖伸缩式液压缸结构示意图摆动式液压缸是输出扭矩并实现往复运动的执行元件，也称摆动式液压马达。有单叶片和双叶片两种形式。图中定子块固定在缸体上，而叶片和转子连接在一起。根据进油方向，叶片将带动转子作往复摆动。四、摆动式液压缸四、摆动式液压缸摆动式液压缸AAA－A1－定子块2－缸体3－弹簧4－密封镶条5－转子6－叶片7－支承盘8－盖板如图所示，若输入液压油的流量为Q和摆动轴输出的角速度之间的关系为：Q=/4(D2-d2)b.n=(b/8)(D2-d2)所以＝8Q/b(D2-d2)式中n－摆动轴的转速(n=/2)；...
