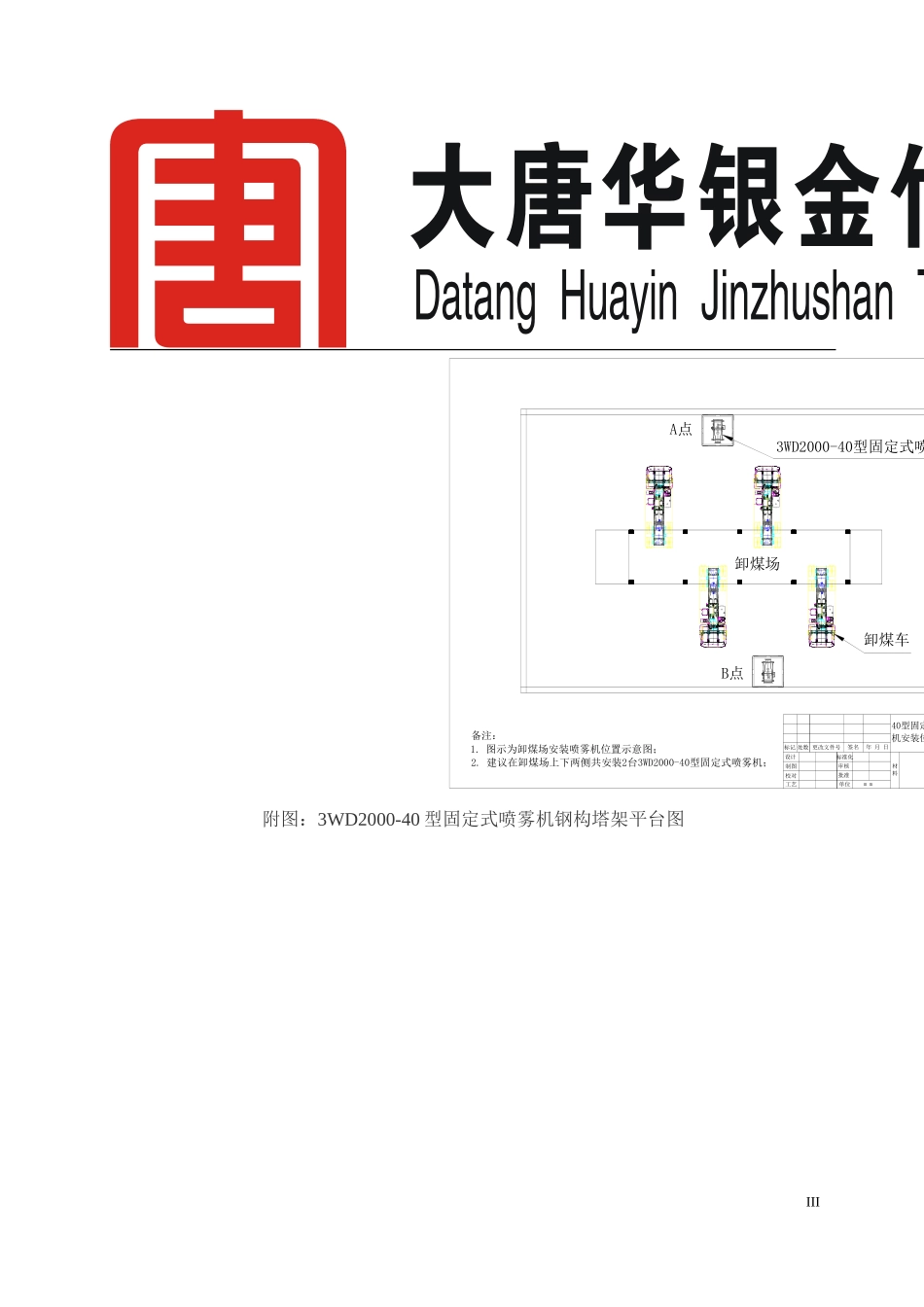

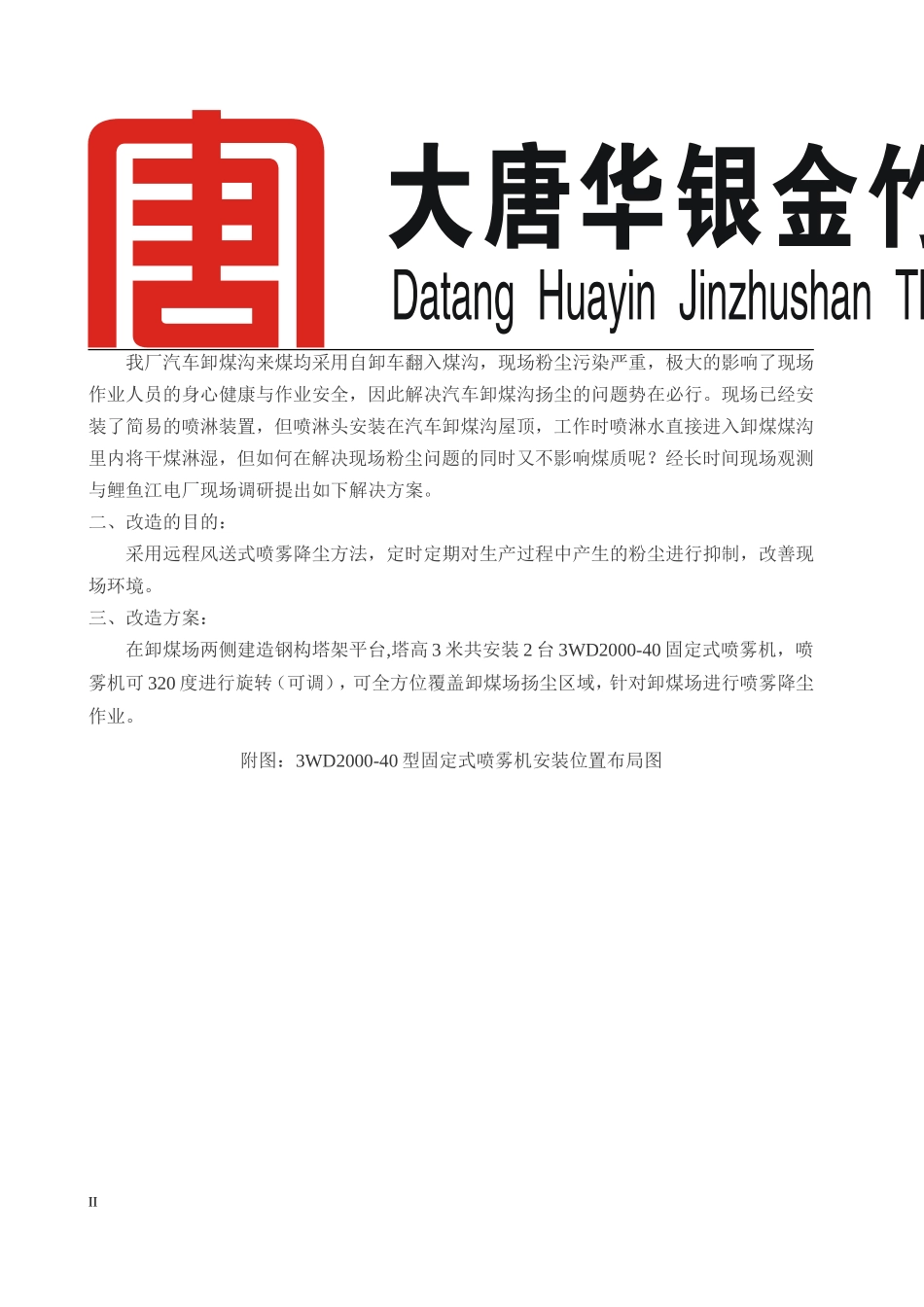

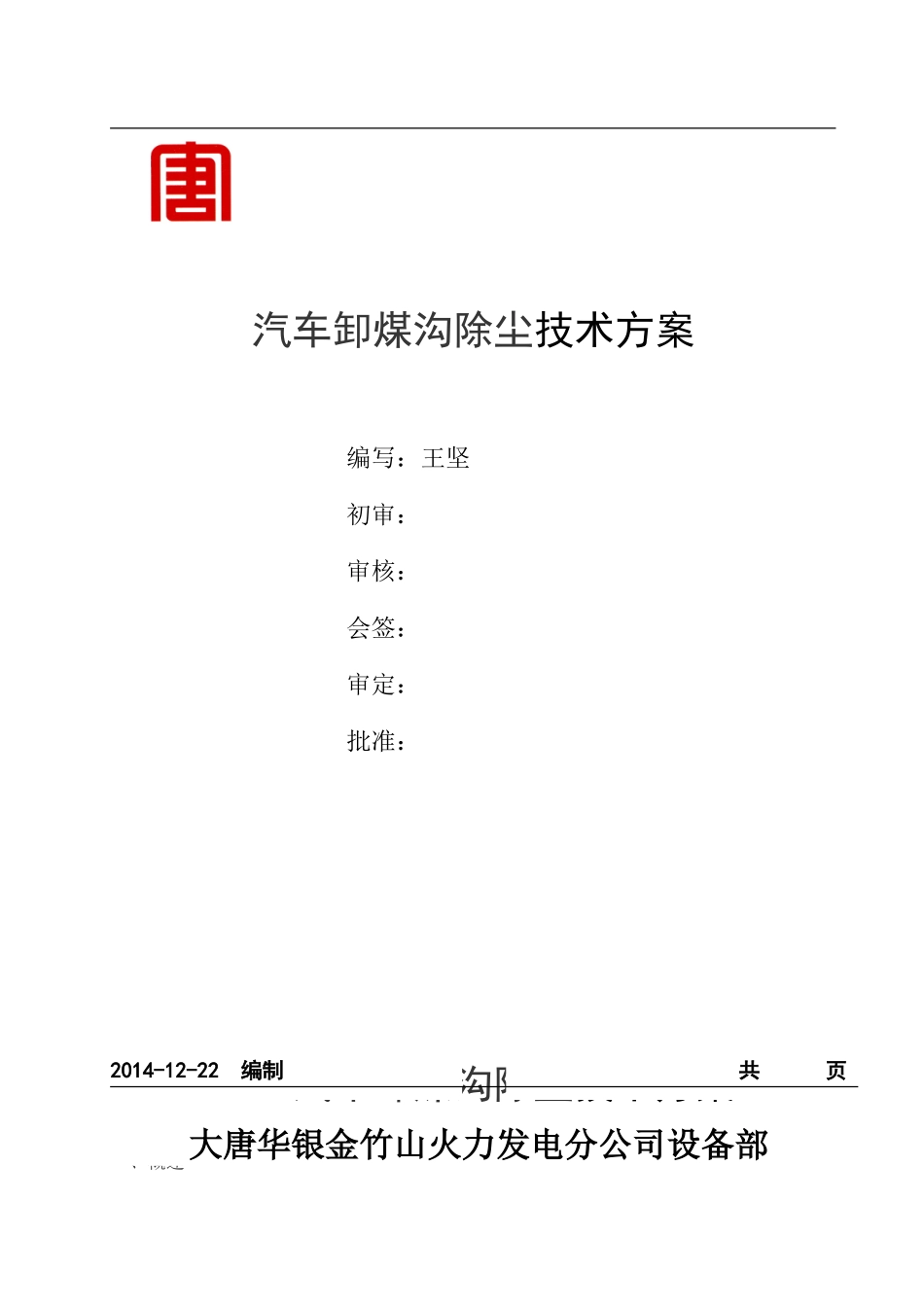

汽车卸煤沟除尘技术方案编写:王坚初审:审核:会签:审定:批准:汽车卸煤沟除尘技术方案一、概述2014-12-22编制共页大唐华银金竹山火力发电分公司设备部我厂汽车卸煤沟来煤均采用自卸车翻入煤沟,现场粉尘污染严重,极大的影响了现场作业人员的身心健康与作业安全,因此解决汽车卸煤沟扬尘的问题势在必行。现场已经安装了简易的喷淋装置,但喷淋头安装在汽车卸煤沟屋顶,工作时喷淋水直接进入卸煤煤沟里内将干煤淋湿,但如何在解决现场粉尘问题的同时又不影响煤质呢?经长时间现场观测与鲤鱼江电厂现场调研提出如下解决方案。二、改造的目的:采用远程风送式喷雾降尘方法,定时定期对生产过程中产生的粉尘进行抑制,改善现场环境。三、改造方案:在卸煤场两侧建造钢构塔架平台,塔高3米共安装2台3WD2000-40固定式喷雾机,喷雾机可320度进行旋转(可调),可全方位覆盖卸煤场扬尘区域,针对卸煤场进行喷雾降尘作业。附图:3WD2000-40型固定式喷雾机安装位置布局图II卸煤场3WD2000-40型固定式喷雾机X2台卸煤车A点B点固定式140型固定式喷雾机安装位置图广东风华环保设备股份有限公司1/台标记处数更改文件号签名年月日设计标准化审核工艺批准图样标记质量比例件数材料制图校对共1张第张单位mm备注:1.图示为卸煤场安装喷雾机位置示意图;2.建议在卸煤场上下两侧共安装2台3WD2000-40型固定式喷雾机;附图:3WD2000-40型固定式喷雾机钢构塔架平台图III附图:3WD2000-40型固定式喷雾机安装示意图(卸煤场现场)IV该设备有如下优点:1)雾化除尘效果好、喷洒均匀喷雾机通过特制的高压雾化系统和双管环形喷圈,将常态的水雾化成50um~200um的水雾颗粒,喷洒均匀,水雾均匀喷洒至物料表层或对空中扬尘进行扑捉、聚合、沉降,耗水量仅为传统喷枪耗水量的20%-30%,覆盖面积却比传统喷枪高4-5倍。且不会造成场地内大量积水,保证了煤炭的品质,不影响作业面,也不会形成环境二次污染,符合国家倡导的“节能减排”政策。附图1:喷雾降尘现场实拍V40型固定式喷雾机附图2:喷雾机,喷雾头雾化效果实景图2)操作简便、手控/遥控/自动风华喷雾机采用手持8键工业遥控器,方便现场人员操作。现场人员可对设备进行手控、遥控,或设定定时开启/停止,自动运行等。操作简便,坚实耐用。配电系统箱体采用防尘设计,质量可靠稳定。3)启动方式灵活根据现场实际情况,风华喷雾机为客户提供多种可选择性的启动方式。降压启动、软启动及变频控制。三种启动方式各有利弊,根据现场实际情况做适配,没有最优的启动方式,只有最适合的启动方式。4)灰尘随起随治理,治理效果最优通过手持无线遥控器控制设备旋转、俯仰及运行,相应速度快捷方便。既避免了作业范VI围以外治理的无用功,又避免灰尘的大范围扩散。5)低噪音喷雾机主要是依靠高速运转的风机风送原理,高速运转的风机会产生巨大、刺耳的噪音,如果没有降噪措施,会严重影响工作及周边环境。风华公司运用降噪技术,将喷雾机运行噪音降至85分贝以下,完全符合国家环保标准,在环保除尘的同时也保证工作环境降噪环保。附图5:轴流风机风筒结构,图中蓝色部分(部分标注、非全部)为风机内部加厚夹层,内壁厚大于45-65mm,区别于传统轴流风机内壁厚度仅为5-8mm的设计,加厚夹层在风机运行过程中有效吸收由叶片旋转及风送作业产生的巨大噪音,将风机运行噪音降至85分贝以下;同时加厚内壁使风机送风更加平稳、流畅。VII6)喷雾机在使用中有安全保障和措施喷雾机主要是依靠高速运转的风机风送原理,产品的使用安全性和安全保障措施至关重要。已投运多年的喷雾机不仅通过ISO9001质量管理体系认证、3C国家强制性认证、国家环保产品质量中心检验认证、而且产品由保险公司承保。产品实行质量三包、保修一年、终身服务。3WD2000-100型支柱设计图:附图6:喷雾机主机部分采用双臂四柱结构,运行平稳、经久耐用。附图7:喷雾机俯仰角度调节采用液压式,有效缓解了轴流风机在旋转、俯仰过程中因质量较重产生的惯性,使喷雾设备平稳运行。特别是在喷雾机车边行驶边喷洒过程中,双臂四柱式的结构及液压配置有效保障了设备使用的安全性。7)底盘夯实,适应工业长期使用,...
