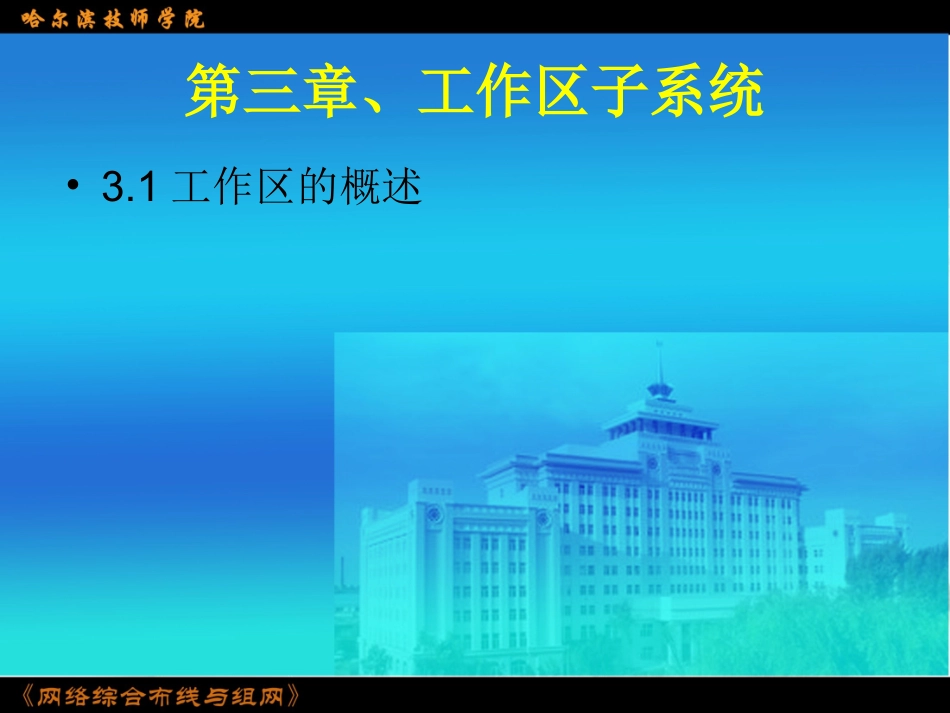

网络综合布线与组网丛子军第三章、工作区子系统•3.1工作区的概述3.1工作区子系统的基本概念•3.1.1什么是工作区工作区子系统是指从信息插座延伸到终端设备的整个区域，即一个独立的需要设置终端的区域划分为一个工作区。工作区域可支持电话机、数据终端、计算机、电视机、监视器以及传感器等终端设备。它包括信息插座、信息模块、网卡和连接所需的跳线，并在终端设备和输入/输出（I/O）之间搭接，相当于电话配线系统中连接话机的用户线及话机终端部分。典型的工作区子系统。•3.1.2工作区的划分原则按照GB50311国家标准规定，工作区是一个独立的需要设置终端设备的区域。工作区应由配线（水平）布线系统的信息插座延伸到终端设备处的连接电缆及适配器组成。一个工作区的服务面积可按5~10平方米估算，也可按不同的应用环境调整面积的大小。3.1.3工作区适配器的选用原则•适配器的选用应遵循以下原则：1）在设备连接器采用不同于信息插座的连接器时，可用专用电缆及适配器；2）在单一信息插座上进行两项服务时，可用“Y”型适配器；3）在配线（水平）子系统中选用的电缆类别（介质）不同于设备所需的电缆类别（介质）时，宜采用适配器；4）在连接使用不同信号的数模转换设备、光电转换设备及数据速率转换设备等装置时，宜采用适配器；5）为了特殊的应用而实现网络的兼容性时，可用转换适配器；6）根据工作区内不同的电信终端设备（例如ADSL终端）可配备相应的适配器。3.1工作区子系统的基本概念•3.1.4工作区设计要点1）工作区内线槽的敷设要合理、美观；2）信息插座设计在距离地面30厘米以上；3）信息插座与计算机设备的距离保持在5米范围内；4）网卡接口类型要与线缆接口类型保持一致；5）所有工作区所需的信息模块、信息插座、面板的数量要准确。•工作区设计时，具体操作可按以下三步进行：第一根据楼层平面图计算每层楼布线面积。第二估算信息引出插座数量。第三确定信息引出插座的类型。3.1.5信息插座连接技术要求1.信息插座与终端的连接形式信息插座是终端（工作站）与水平子系统连接的接口。其中最常用的为RJ45信息插座，即RJ45连接器。在实际设计时，必须保证每个4对双绞线电缆终接在工作区中一个8脚（针）的模块化插座（插头）上。必须考虑以下3个因素：1）各种设计选择方案在经济上的最佳折衷；2）系统管理的一些比较难以捉摸的因素；3）在布线系统寿命期间移动和重新布置所产生的影响。2.信息插座与连接器的接法对于RJ45连接器与RJ45信息插座，与4对双绞线的接法主要有两种，一种是568A标准，另一种是568B的标准。3.1工作区子系统的基本概念•3.2.1设计步骤工作区子系统设计的步骤一般为：首先与用户进行充分的技术交流和了解建筑物用途，然后要认真阅读建筑物设计图纸，其次进行初步规划和设计，最后进行概算和预算。一般工作流程如下：•需求分析→技术交流→阅读建筑物图纸→初步设计方案→概算→方案确认→正式设计→预算。•3.2.2需求分析需求分析主要掌握用户的当前用途和未来扩展需要，目的是把设计对象归类，按照写字楼、宾馆、综合办公室、生产车间、会议室、商场、等类别进行归类，为后续设计确定方向和重点。现在的建筑物往往有多种用途和功能，例如：一栋18层的建筑物可能会有这些用途，地下-2层为空调机组等设备安装层，地下-1层为停车场，1-2层为商场，3-4为餐厅，•5-10写字楼，11—18层为宾馆。3.2工作区子系统的设计原则•3.2.3技术交流在进行需求分析后，要与用户进行技术交流，这是非常必要的。不仅要与技术负责人交流，也要与项目或者行政负责人进行交流，进一步充分和广泛的了解用户的需求，特别是未来的发展需求。在交流中重点了解每个房间或者工作区的用途、工作区域、工作台位置、工作台尺寸、设备安装位置等详细信息。在交流过程中必须进行详细的书面记录，每次交流结束后要及时整理书面记录，这些书面记录是初步设计的依据。•3.2.4阅读建筑物图纸和工作区编号索取和认真阅读建筑物设计图纸是不能省略的程序，通过阅读建筑物图纸掌握建筑物的土建结构、强电路径、弱电路径，特别是主要电器设备和电源插座的安装位置，重点掌握在综合布线路径...
