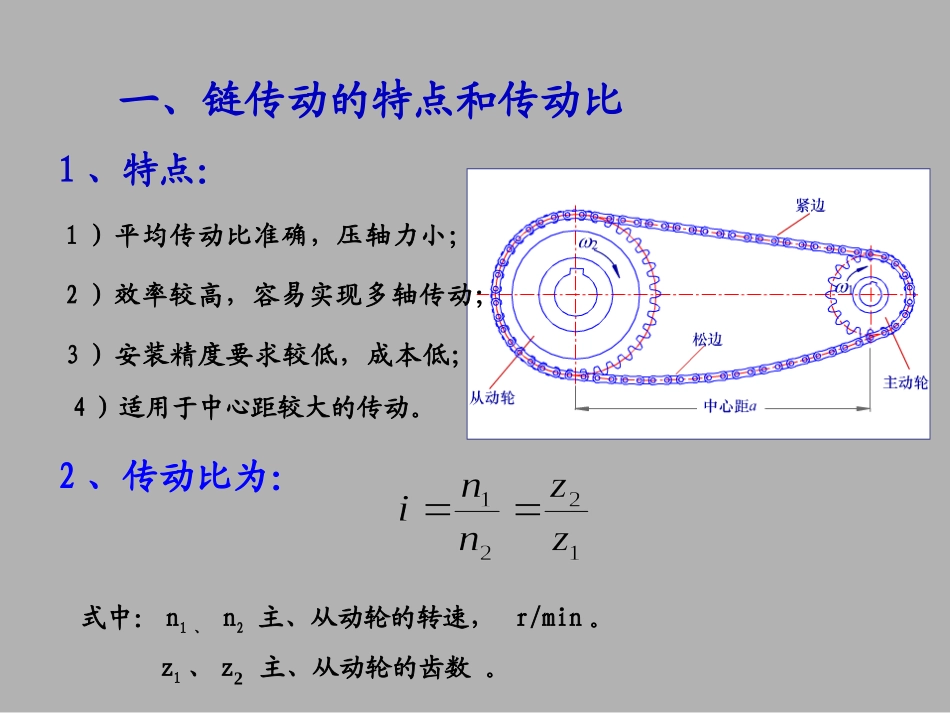

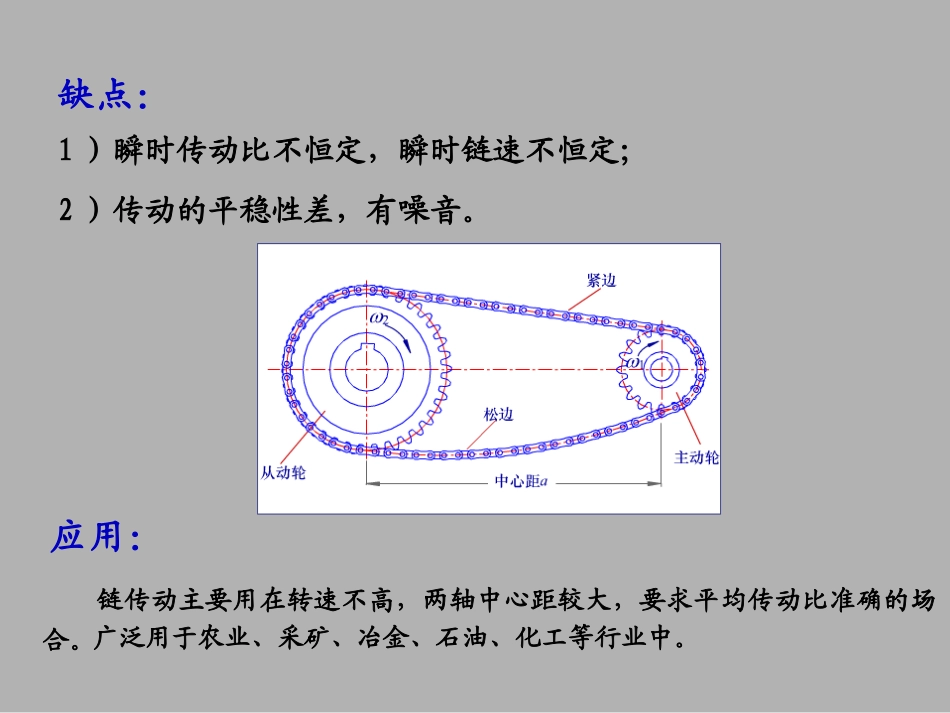

链传动由主动链轮、从动链轮、跨绕在两链轮上的环形链条和机架所组成，以链条作中间挠性件，靠链条与链轮轮齿的啮合来传递运动和动力。链传动概述一、链传动的特点和传动比1、特点：1）平均传动比准确，压轴力小；2）效率较高，容易实现多轴传动；3）安装精度要求较低，成本低；4）适用于中心距较大的传动。2、传动比为：式中：n1、n2主、从动轮的转速，r/min。z1、z2主、从动轮的齿数。缺点：1）瞬时传动比不恒定，瞬时链速不恒定；2）传动的平稳性差，有噪音。链传动主要用在转速不高，两轴中心距较大，要求平均传动比准确的场合。广泛用于农业、采矿、冶金、石油、化工等行业中。应用：二、滚子链链传动按用途分为传动链、起重链和牵引链。在传动链中，分为短节距精密滚子链、短节距精密套筒链、齿形链和成形链。常用的传动链是滚子链。滚子链齿形链1、滚子链的结构◆内链板与套筒之间、外链板与销轴之间为过盈联接；◆滚子与套筒之间、套筒与销轴之间为间隙配合。链上相邻两铰链中心之间的距离称为链节距，用p表示。内、外链板均为“∞”型。外链板内链板套筒滚子销轴P◆滚子链是由滚子5、套筒4、销轴3、内链板1和外链板2组成。◆内链板与套筒之间、外链板与销轴之间为过盈联接；◆滚子与套筒之间、套筒与销轴之间均为间隙配合。滚子链分为单排链、双排链、多排链。排数越多，承载能力越高，但各排链受载不均现象越严重，故排数不宜过多。外链板内链板套筒滚子销轴P2、滚子链主要参数（1）节距p链条的相邻两销轴中心线之间的距离称为节距。以符号p表示。（2）节数滚子链的长度用节数表示。节数尽量选取偶数，便于联接。滚子链受链节数的影响，接头形式也不同。08A188GB/T1243-1997链号排数整链链节数标准编号如：08A-1-88GB/T1243-1997表示链号为08A（节距为12.70mm），单排，88节的滚子链12A—1×90GB1243.1—83其p=19.053、滚子链的标记：传动链常用于一般机械传动起重链用于起重机械牵引链用于运输4、滚子链的使用：滚子链已标准化，有A、B两种系列产品，常用的是A系列。滚子链的标记为：（1）为保证传动链的平稳工作，两链轮的轴线相互平行，且两链轮应位于同一铅垂平面内。（2）为了提高链传动的质量和使用寿命，应注意进行润滑。（3）链传动可不施加预紧力，必要时可采用张紧装置。（4）为了安全和防尘，链传动应加装防护装置。小资料：链传动的张紧弹簧自动张紧重力自动张紧托架自动张紧张紧轮自动张紧
