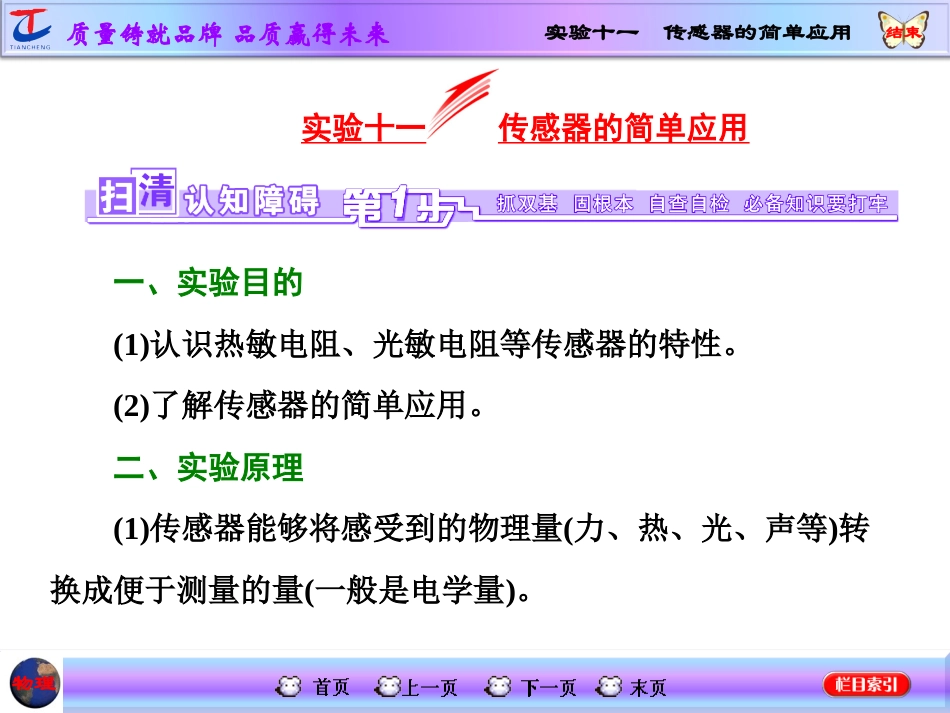

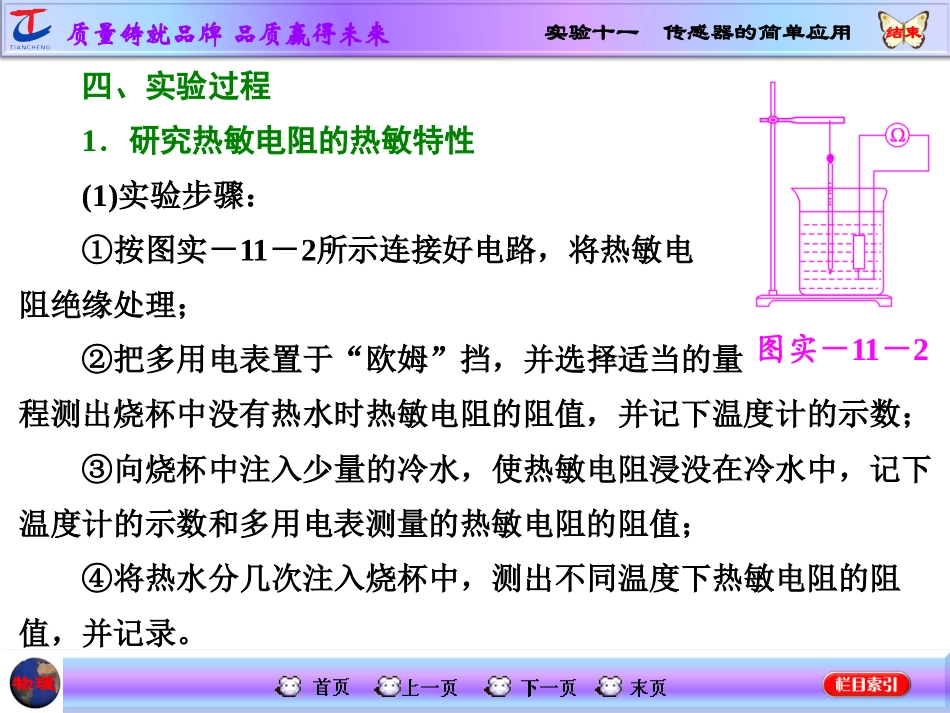

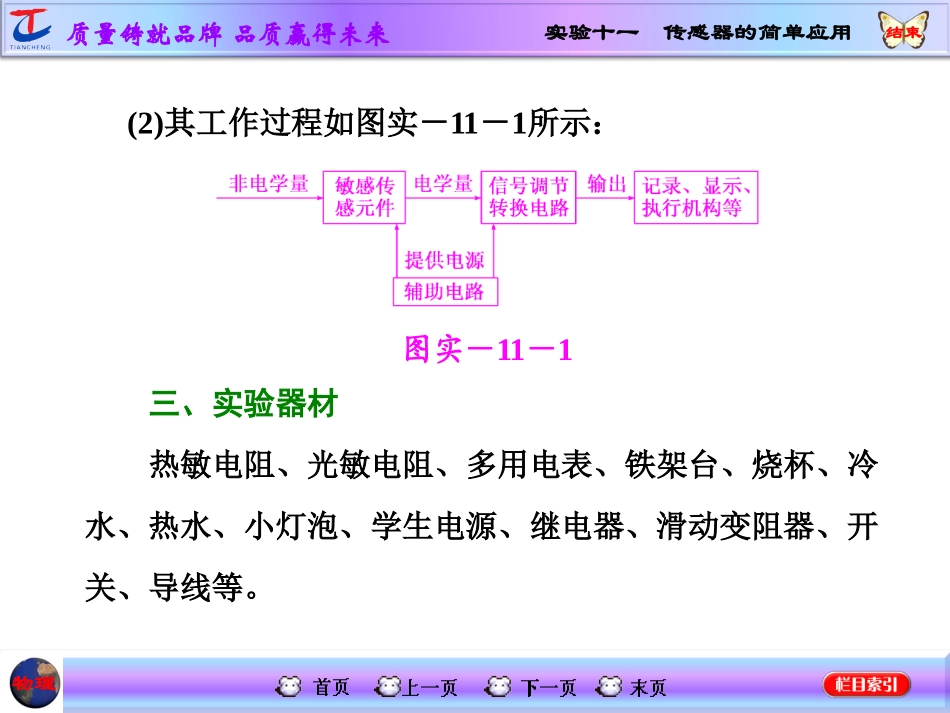

实验十一传感器的简单应用质量铸就品牌品质赢得未来结束物理实验十一传感器的简单应用一、实验目的(1)认识热敏电阻、光敏电阻等传感器的特性。(2)了解传感器的简单应用。二、实验原理(1)传感器能够将感受到的物理量(力、热、光、声等)转换成便于测量的量(一般是电学量)。实验十一传感器的简单应用质量铸就品牌品质赢得未来结束物理(2)其工作过程如图实－11－1所示：图实－11－1三、实验器材热敏电阻、光敏电阻、多用电表、铁架台、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等。实验十一传感器的简单应用质量铸就品牌品质赢得未来结束物理四、实验过程1．研究热敏电阻的热敏特性(1)实验步骤：①按图实－11－2所示连接好电路，将热敏电阻绝缘处理；②把多用电表置于“欧姆”挡，并选择适当的量程测出烧杯中没有热水时热敏电阻的阻值，并记下温度计的示数；③向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值；④将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录。图实－11－2实验十一传感器的简单应用质量铸就品牌品质赢得未来结束物理(2)数据处理：①根据记录数据，把测量到的温度、电阻值填入下表中，分析热敏电阻的特性。电阻/Ω温度/℃待测量实验十一传感器的简单应用质量铸就品牌品质赢得未来结束物理②在图实－11－3坐标系中，粗略画出热敏电阻的阻值随温度变化的图线。③根据实验数据和R－t图线，得出结论：热敏电阻的阻值随温度的升高而减小，随温度的降低而增大。图实－11－3实验十一传感器的简单应用质量铸就品牌品质赢得未来结束物理2．研究光敏电阻的光敏特性(1)实验步骤：①将光敏电阻、多用电表、灯泡、滑动变阻器按如图实－11－4所示电路连接好，其中多用电表置于“×100”挡；②先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；③接通电源，让小灯泡发光，调节滑动变阻器使小灯泡的亮度逐渐变亮，观察表盘指针显示电阻阻值的情况，并记录；④用手掌(或黑纸)遮住光，观察光敏电阻的阻值又是多少，并记录。图实－11－4实验十一传感器的简单应用质量铸就品牌品质赢得未来结束物理(2)数据处理：把记录的结果填入下表中，根据记录数据分析光敏电阻的特性。阻值/Ω无光照射强中弱光照强度结论：光敏电阻的阻值被光照射时发生变化，光照增强电阻变小，光照减弱电阻变大。实验十一传感器的简单应用质量铸就品牌品质赢得未来结束物理五、注意事项(1)在做热敏电阻实验时，加开水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温。(2)在做光敏电阻实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少。(3)欧姆表每次换挡后都要重新调零。实验十一传感器的简单应用质量铸就品牌品质赢得未来结束物理实验原理与操作[例1]热敏电阻是传感电路中常用的电子元件，现用伏安法研究电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值为4～5Ω。将热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其他备用的仪表和器具有：盛有热水的热水瓶(图中未画出)、电源(3V、内阻可忽略)、直流电流表(内阻约1Ω)、直流电压表(内阻约5kΩ)、滑动变阻器(0～20Ω)、开关、导线若干。实验十一传感器的简单应用质量铸就品牌品质赢得未来结束物理图实－11－5(1)画出实验电路图；(2)根据电路图，在图实－11－5所示的实物图上连线；(3)简要写出完成接线后的主要实验步骤。实验十一传感器的简单应用质量铸就品牌品质赢得未来结束物理[解析]常温下待测热敏电阻的阻值(4～5Ω)较小，应该选用安培表外接法。热敏电阻的阻值随温度的升高而减小，热敏电阻两端的电压由零逐渐增大，滑动变阻器选用分压式。(1)实验电路如图实－11－6所示。图实－11－6实验十一传感器的简单应用质量铸就品牌品质赢得未来结束物理(2)根据电路图，连接实物图如图实－11－7所示。图实－11－7(3)完成接线后的主要实验步骤：①往保温杯里加一些热水，待温度计稳定时读出温度计值；②调节滑动变阻器，快速测出几...
