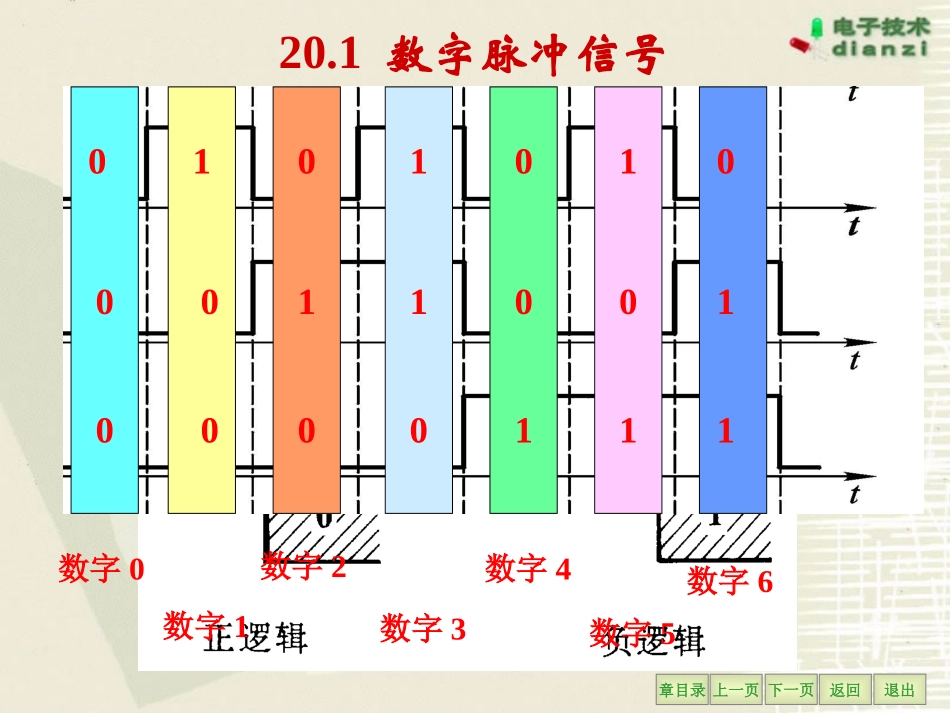

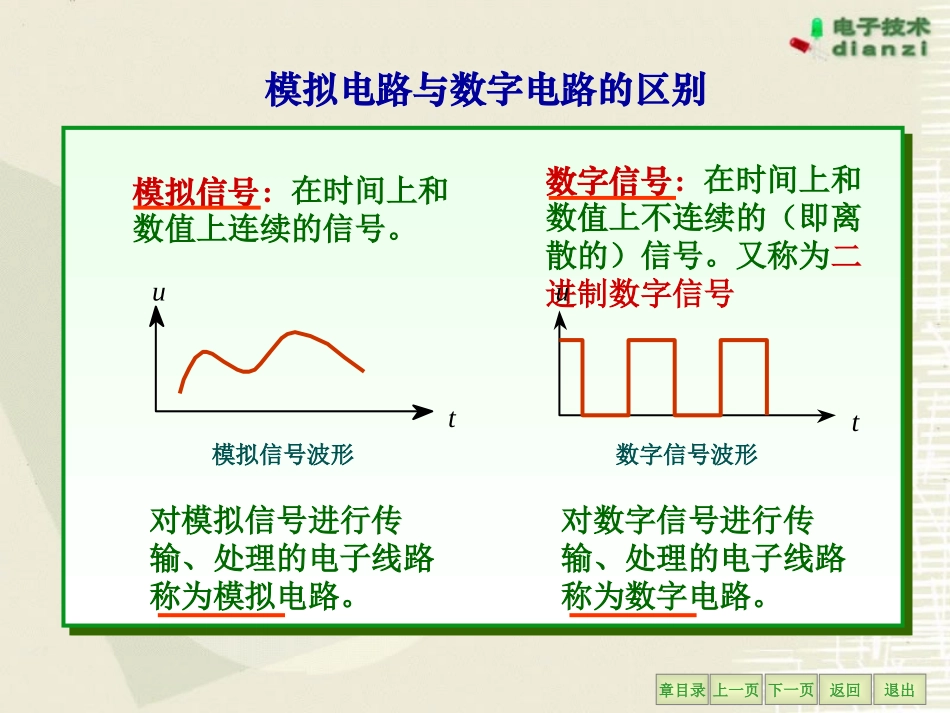

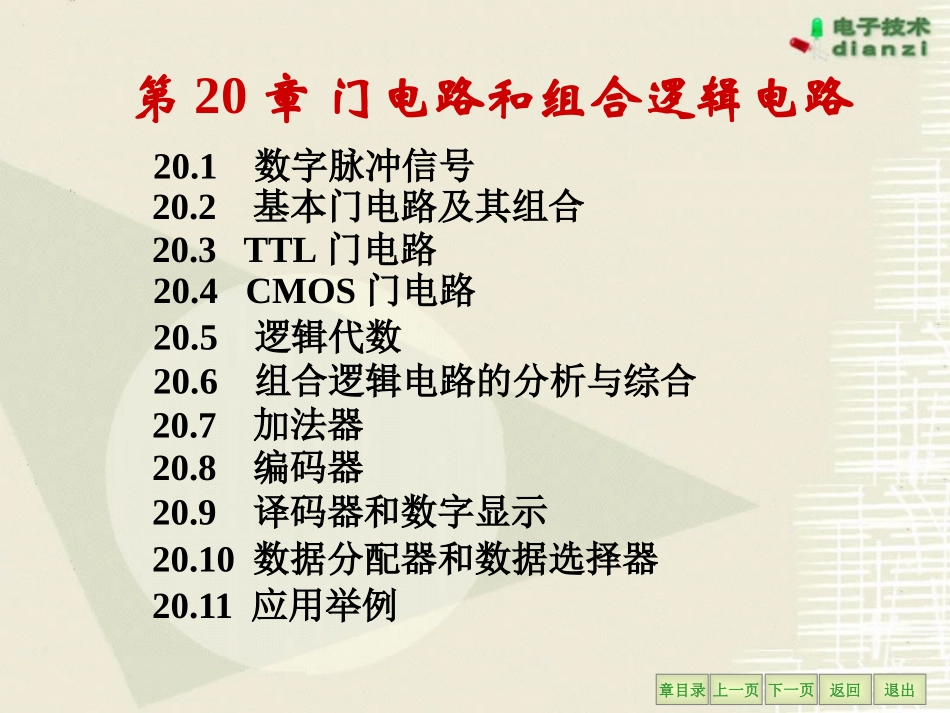

下一页返回上一页退出章目录第20章门电路和组合逻辑电路20.1数字脉冲信号20.2基本门电路及其组合20.5逻辑代数20.4CMOS门电路20.3TTL门电路20.6组合逻辑电路的分析与综合20.7加法器20.8编码器20.9译码器和数字显示20.10数据分配器和数据选择器20.11应用举例下一页返回上一页退出章目录正逻辑：高电平表示1，低电平表示0负逻辑：高电平表示0，低电平表示120.1数字脉冲信号000011101010100011001数字0数字1数字2数字3数字4数字5数字6下一页返回上一页退出章目录模拟电路与数字电路的区别模拟信号：在时间上和数值上连续的信号。数字信号：在时间上和数值上不连续的（即离散的）信号。又称为二进制数字信号uu模拟信号波形数字信号波形tt对模拟信号进行传输、处理的电子线路称为模拟电路。对数字信号进行传输、处理的电子线路称为数字电路。下一页返回上一页退出章目录例设计实现序列码产生电路：当X=1时，输出Z=Z1=100110；当X=0时，输出Z=Z2=110100。要求画出其逻辑电路图。输入变量：X输出变量：Z某公司有A、B、C、D四个股东，分别占有45%、15%、30%、10%的股份，设计一个表决器，用于开会时按照股份大小进行表决的结果：赞成者的股份之和大于50%的，决议通过，否则决议被否决。要求用门电路来实现，试画出其逻辑电路图。（1）工作信号是二进制的数字信号，在时间上和数值上是离散的（不连续），反映在电路上就是低电平和高电平两种状态（即0和1两个逻辑值）。（2）在数字电路中，研究的主要问题是电路的逻辑功能，即输入信号的状态和输出信号的状态之间的逻辑关系。（3）对组成数字电路的元器件的精度要求不高，只要在工作时能够可靠地区分0和1两种状态即可。数字电路的特点数字电路的优点（1）便于集成与系列化生产，成本低廉，使用方便；（2）工作准确可靠，精度高，抗干扰能力强。（3）不仅能完成数值计算，还能完成逻辑运算和判断，运算速度快，保密性强。（4）维修方便，故障的识别和判断较为容易。下一页返回上一页退出章目录获得高、低电平的基本方法：利用半导体开关元件（二极管、三极管）的导通、截止（即开、关）两种工作状态来实现。逻辑0和逻辑1：电子电路中通常把高电平表示为逻辑1；把低电平表示为逻辑0。（正逻辑）逻辑门电路：用以实现基本和常用逻辑运算的电子电路。简称门电路。基本和常用门电路有与门、或门、非门（反相器）、与非门、或非门、与或非门和异或门等。20.2基本门电路及其组合20.2.1逻辑门电路的基本概念下一页返回上一页退出章目录1.“与”门电路当决定某事件的全部条件同时具备时，结果才会发生，这种因果关系叫做“与”逻辑，也称为逻辑乘。（1）“与”逻辑关系+UCC(+5V)RFD1AD2B3V0VuAuBuFD1D20V0V0V3V3V0V3V3V0V0V0V3V导通导通导通截止截止导通导通导通F=A•B与逻辑功能：有0出0，全1出1。（2）实现与逻辑关系的电路称为与门。20.2.2分立元件基本逻辑门电路220V+-BYA下一页返回上一页退出章目录ABF&ABF000110110001“与”门真值表“与”门电路图符号一个“与”门的输入端至少为两个，输出端只有一个。（3）与逻辑的表达方式。F=A•B“与”逻辑关系表达式下一页返回上一页退出章目录“与”逻辑（逻辑乘）的运算规则“与”逻辑（逻辑乘）的运算规则111001010000与门的输入端可以有多个。下图为一个三输入与门电路的输入信号A、B、C和输出信号F的波形图。ABCF有0出0有0出0全1出1下一页返回上一页退出章目录2.“或”门电路当某事件发生的全部条件中至少有一个条件满足时，事件必然发生，当全部条件都不满足时，事件决不会发生，这种因果关系叫做“或”逻辑，也称为逻辑加。（1）“或”逻辑关系uAuBuFD1D20V0V0V3V3V0V3V3V0V3V3V3V截止截止截止导通导通截止导通导通F=A+B或逻辑功能：有1出1，全0出0。D13V0VD2ABFR（2）实现或逻辑关系的电路称为或门。BY220VA+-下一页返回上一页退出章目录ABF≥1ABF000110110111“或”门真值表“或”门电路图符号一个“或”门的输入端也是至少两个，输出端只有一个。（3）或逻辑的表达方式。“或”逻辑关系表达式F=A+B下一页返回上一页退出章目录“或”逻辑（逻辑加）的运算规则“或”逻辑（逻辑加...
