第二章排水计算VIP免费

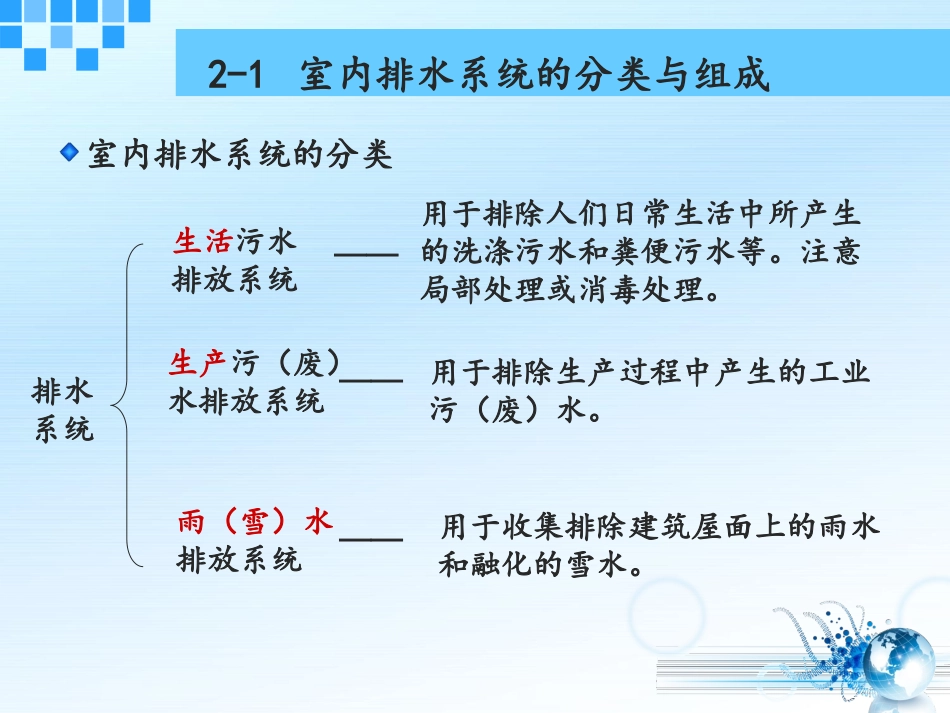

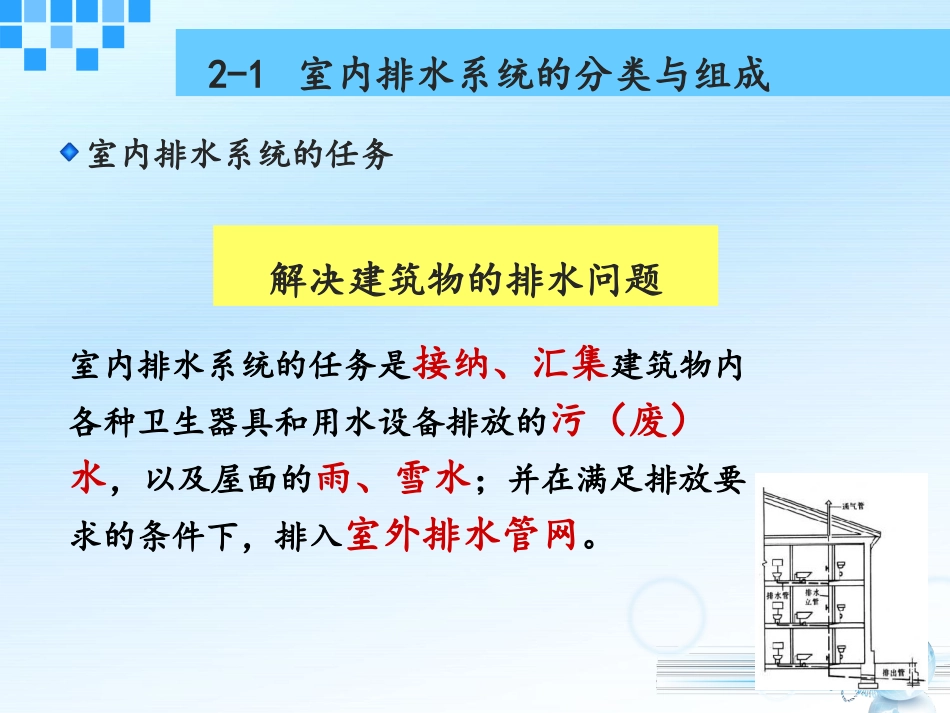

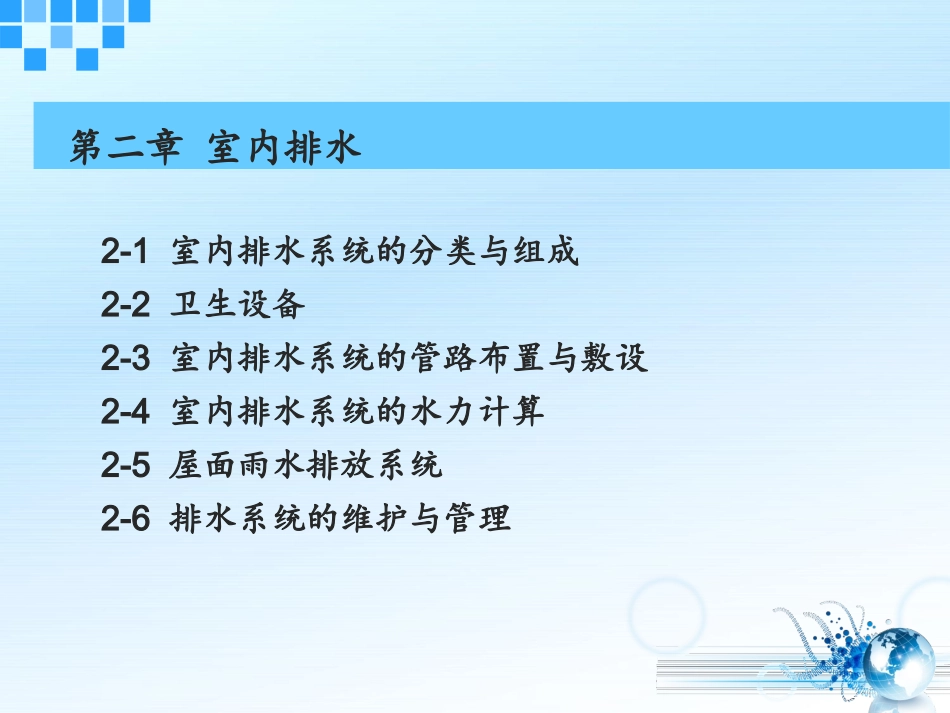

2-1室内排水系统的分类与组成2-2卫生设备2-3室内排水系统的管路布置与敷设2-4室内排水系统的水力计算2-5屋面雨水排放系统2-6排水系统的维护与管理第二章室内排水室内排水系统的任务是接纳、汇集建筑物内各种卫生器具和用水设备排放的污（废）水，以及屋面的雨、雪水；并在满足排放要求的条件下，排入室外排水管网。2-1室内排水系统的分类与组成解决建筑物的排水问题室内排水系统的任务2-1室内排水系统的分类与组成室内排水系统的分类排水系统生活污水排放系统生产污（废）水排放系统雨（雪）水排放系统——————用于排除人们日常生活中所产生的洗涤污水和粪便污水等。注意局部处理或消毒处理。用于排除生产过程中产生的工业污（废）水。用于收集排除建筑屋面上的雨水和融化的雪水。2-1室内排水系统的分类与组成室内排水系统的分类排水系统分流制室内排水合流制室内排水————上述三大类排水，分别设置管道排出建筑物外将上述三大类排水中的两类或三类合流排出。确定依据：污水性质，污染程度，室外排水系统制式等2-1室内排水系统的分类与组成室内排水系统的组成2、排水管系3、通气管系4、清通设备5、污水抽升设备1、卫生器具（生产设备受水器）2-1室内排水系统的分类与组成卫生器具室内排水系统的起点，接纳各种污水后排入管网系统。污水从器具排出经过存水弯和器具排水管流入排水管系，详见第2节。2-1室内排水系统的分类与组成室内排水系统的组成2、排水管系3、通气管系4、清通设备5、污水抽升设备1、卫生器具（生产设备受水器）2-1室内排水系统的分类与组成排水管系排水管系排水横支管排水立管排出管——————把卫生器具排水管流来的污水排至立管。应具有一定的坡度。接受横支管流来的污水，排至排出管。连接室内排水立管与室外排水检查井。应坡向检查井。2-1室内排水系统的分类与组成室内排水系统的组成2、排水管系3、通气管系4、清通设备5、污水抽升设备1、卫生器具（生产设备受水器）2-1室内排水系统的分类与组成通气管系作用：2-1室内排水系统的分类与组成通气管系1.排放排水管道中的臭气及有毒害的气体2.使室内排水系统与大气相通，尽可能使管内压力接近大气压力，以保护水封不致因压力波动而受破坏2-1室内排水系统的分类与组成通气管系作用：2-1室内排水系统的分类与组成室内排水系统的组成2、排水管系3、通气管系4、清通设备5、污水抽升设备1、卫生器具（生产设备受水器）检查口，检查井，及带有清通门的弯头或三通接头等设备，以疏通排水管道。2-1室内排水系统的分类与组成清通设备检查口，检查井，及带有清通门的弯头或三通接头等设备，以疏通排水管道。2-1室内排水系统的分类与组成清通设备2-1室内排水系统的分类与组成室内排水系统的组成2、排水管系3、通气管系4、清通设备5、污水抽升设备1、卫生器具（生产设备受水器）当建筑物内的污(废)水不能自流排至室外时，需设置污水提升设备。常用离心式污水泵。2-1室内排水系统的分类与组成污水抽升设备应用场合：民用建筑中的地下室人防建筑的地下部分工业企业车间地下室地铁等室内排水系统的起点，接纳各种污水后排入管网系统。卫生器具2-2卫生设备卫生器具分类便溺器具盥洗淋浴器具洗涤器具——————大便器（坐便器、蹲便器、大便器）小便器洗脸盆、盥洗槽、浴盆、淋浴器洗涤盆、污水盆2-2卫生设备地漏及存水弯（1）材质应耐腐蚀、耐摩擦、耐老化，具有一定的机械强度；（2）表面应光滑，不易积污垢；(3)方便安装与维修；（4）材质、色调等要与周围环境协调2-2卫生设备卫生器具常用材料：陶瓷，搪瓷，生铁，塑料，水磨石等基本要求2-1室内排水系统的分类与组成1.便溺用卫生器具厕所和卫生间中的便溺用卫生器具，主要作用是用来收集和排除粪便污水。2-2卫生设备2.盥洗沐浴用卫生器具洗脸盆盥洗槽浴盆淋浴器供洗手洗脸，多种形状。公共建筑，集体宿舍，旅馆等。宾馆，住宅，医院等。陶瓷，搪瓷，玻璃钢等材料。占地小，造价低，耗水量小，清洁卫生。2-2卫生设备3.洗涤用卫生器具污水盆洗涤盆公共建筑的卫生间等，供打扫厕所，洗涤拖布及倾倒污水之用居住建筑，食堂及饭店的厨房内，供洗涤碗碟及菜蔬食物。2-2卫...
