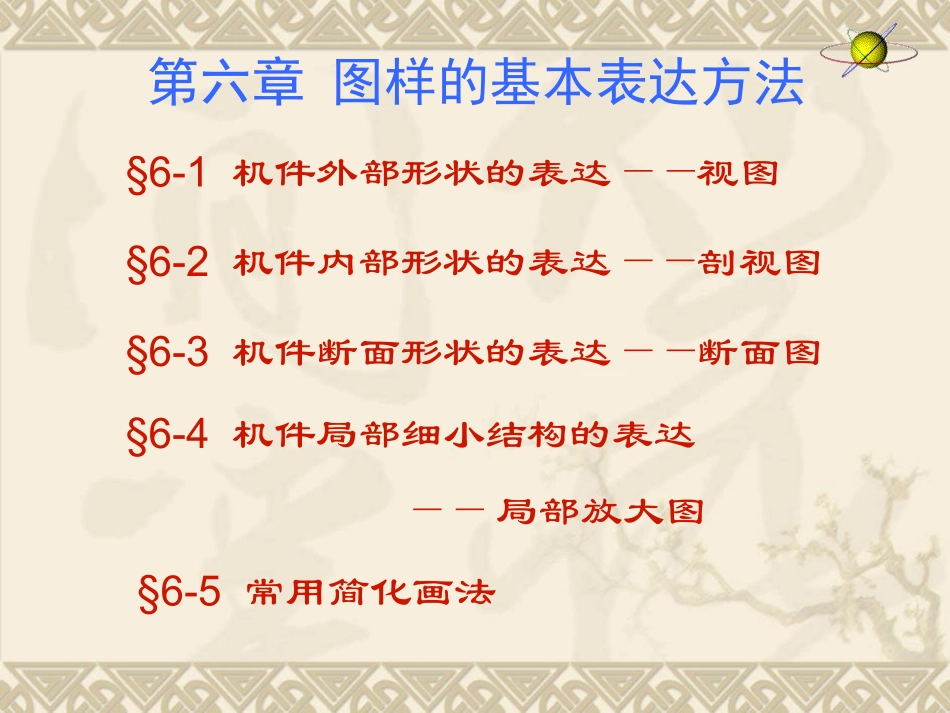

第六章第六章图样的基本表达方法§6-1机件外部形状的表达——视图§6-2机件内部形状的表达——剖视图§6-3机件断面形状的表达——断面图§6-4机件局部细小结构的表达——局部放大图§6-5常用简化画法视图的分类二、向视图三、局部视图四、斜视图一、基本视图1.定义：物体向基本投影面投射所得的视图称为基本视图。基本视图2.六个基本视图的名称和投射方向主视图由前向后后视图由后向前俯视图由上向下仰视图由下向上左视图由左向右右视图由右向左3.基本视图的配置关系及标注注意：六个基本视图按此图布置时，不标注视图的名称。基本视图1.三视图的投影规律是什么？2.基本视图之间是否符合三视图的投影规律？3.基本视图主要用于表达零件的什么形状？4.在绘制图样零件时，应如何选择基本视图？向视图1.向视图的定义？2.向视图如何标注和配置？1.定义：向视图是可以自由配置的视图。向视图2.标注在向视图的上方用大写拉丁字母标出该向视图的名称，在相应的视图附近用箭头指明投影方向，并标注相同的字母.局部视图1.定义2.局部视图如何配置和标注？3.局部视图在什么情况下可省略标注？4.局部视图的断裂边界如何表示？5.局部视图的断裂边界在什么情况下可省略？6.在什么情况下用局部视图表示？1.定义机件的某一部分向基本投影面投影得到的视图。2.局部视图的配置和标注局部视图可以按基本视图的配置形式配置。也可按向视图的配置形式配置并标注。局部视图3.当按投影关系配置，中间又没有其他视图时，可省略标注。4.局部视图的断裂边界用波浪线或双折线表示，5.当所表示的局部结构是完整的，外形轮廓成封闭时，波浪线可省略。6.局部视图的应用：当物体的其他部分都表达清楚，只差一部分需要表达时，就可以用局部视图表达该部分的形状。讨论：当物体的表面与投影面成倾斜位置时，其投影不反映实形，该如何办？★增设一个与倾斜表面平行的辅助投影面。解决方法：★将倾斜部分向辅助投影面投射。VHA斜视图1.定义2.斜视图如何配置和标注?3.在什么情况下用斜视图？1.定义：将机件向不平行于基本投影面的平面投射得到的视图称为斜视图。2.配置：通常按向视图的配置形式配置。必要时，允许斜视图旋转配置。并加注旋转符号。斜视图3.斜视图的应用主要用来表达物体上倾斜部分的实形，并且其余部分不必画出而用波浪线或双折线表示。例1.ABA向B向CC向例2.例3.BB向AA向例4.小结视图适用情况配置及标注基本视图用于表达物体的外形按规定位置配置，不标注向视图用于表达物体的外形自由配置，标注时在向视图的上方标注大写的拉丁字母，并在视图的附近用箭头指明投射方向，并标注相同的字母局部视图用于表达物体的局部外形按基本视图或向视图的配置形式配置并标注斜视图用于表达物体倾斜部分的外形按向视图的配置形式配置并标注§5-2机件内部形状的表达----剖视图一、剖视图的形成一、剖视图的形成二、剖视图的画法二、剖视图的画法三、剖视图的种类三、剖视图的种类四、剖切面的种类四、剖切面的种类假想用剖切面剖开机件，移去观察者与剖切平面之间的部分，将其余部分向投影面投射得到的图形称为剖视图。§5-2机件内部形状的表达——剖视图一、剖视图的形成一、剖视图的形成1.确定剖切平面的位置选用平行于正面的对称面。2.画剖视图移去观察者与剖切平面之间的部分，将其余部分向投影面投射得到剖视图。由于剖视图是假想剖开机件得到的，因此，其他视图仍完整画出。§5-2机件内部形状的表达——剖视图二、剖视图的画法二、剖视图的画法3.画剖面符号在剖视图中，剖切平面与机件的接触部分画出相应的剖面符号。§5-2机件内部形状的表达——剖视图二、剖视图的画法二、剖视图的画法3.画剖面符号不同材料的剖面符号如图所示。金属材料的剖面符号，应画成间隔均匀的平行细实线，向左或向右倾斜均可，与主要轮廓成45°角。§5-2机件内部形状的表达——剖视图二、剖视图的画法二、剖视图的画法4.剖视图的配置与标注基本视图的配置同样适用于剖视图。标注：在剖视图上标注其名称X-X，在相应的视图上用剖切符号表示剖切位置和投影方向...
