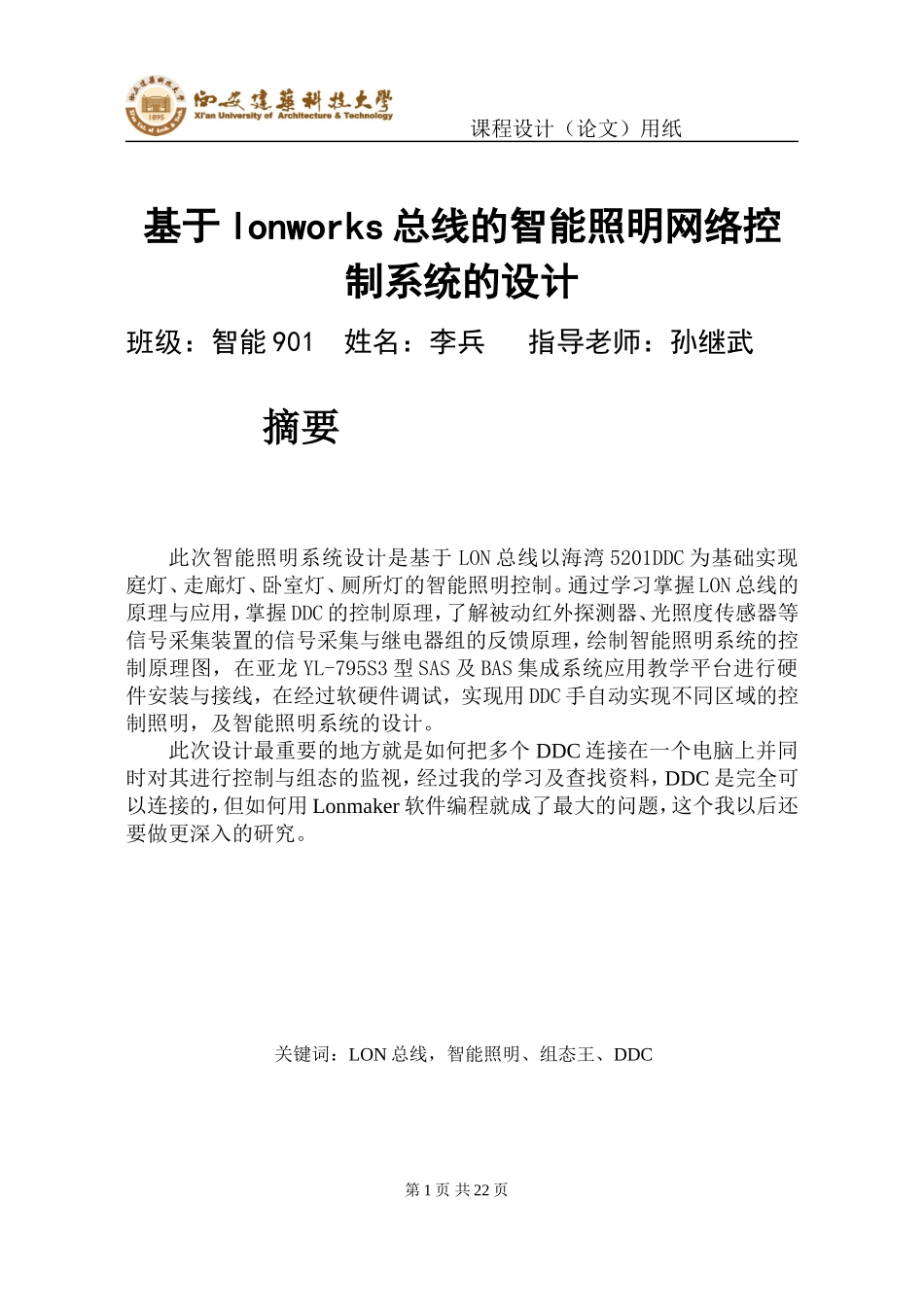

课程设计（论文）用纸基于lonworks总线的智能照明网络控制系统的设计班级：智能901姓名：李兵指导老师：孙继武摘要此次智能照明系统设计是基于LON总线以海湾5201DDC为基础实现庭灯、走廊灯、卧室灯、厕所灯的智能照明控制。通过学习掌握LON总线的原理与应用，掌握DDC的控制原理，了解被动红外探测器、光照度传感器等信号采集装置的信号采集与继电器组的反馈原理，绘制智能照明系统的控制原理图，在亚龙YL-795S3型SAS及BAS集成系统应用教学平台进行硬件安装与接线，在经过软硬件调试，实现用DDC手自动实现不同区域的控制照明，及智能照明系统的设计。此次设计最重要的地方就是如何把多个DDC连接在一个电脑上并同时对其进行控制与组态的监视，经过我的学习及查找资料，DDC是完全可以连接的，但如何用Lonmaker软件编程就成了最大的问题，这个我以后还要做更深入的研究。关键词：LON总线，智能照明、组态王、DDC第1页共22页课程设计（论文）用纸目录摘要.....................................................................................................................................11.绪论..................................................................................................................................21.1引言.......................................................................................................................21.2智能照明系统及其发展现状...............................................................................21.3课题的研究意义...................................................................................................42系统设计原理..................................................................................................................62.1亚龙YL-795S3型SAS及BAS集成系统应用教学平台简介...........................62.2信号采集器的工作原理.......................................................................................72.2.1紧急求助按钮............................................................................................72.2.2被动红外空间探测器................................................................................72.2.3声光控延时开关........................................................................................82.2.4时间控制模块............................................................................................92.3DDC控制模块......................................................................................................92.4LonMaker3.1网络管理软件..............................................................................122.5组态王.................................................................................................................143成果及分析....................................................................................................................153.1LonMaker软件设计...........................................................................................153.2组态界面设计与分析.........................................................................................173.3硬件安装与接线.................................................................................................193.3.1硬件搭建清单..........................................................................................193.3.2硬件运行图..............................................................................................214总结................................................................................................................................22...
