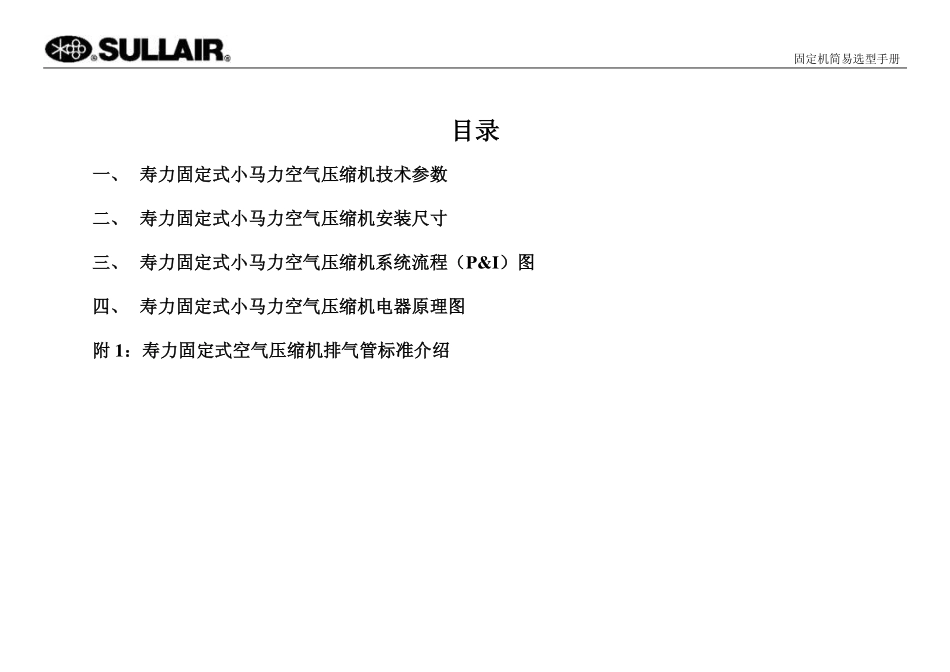

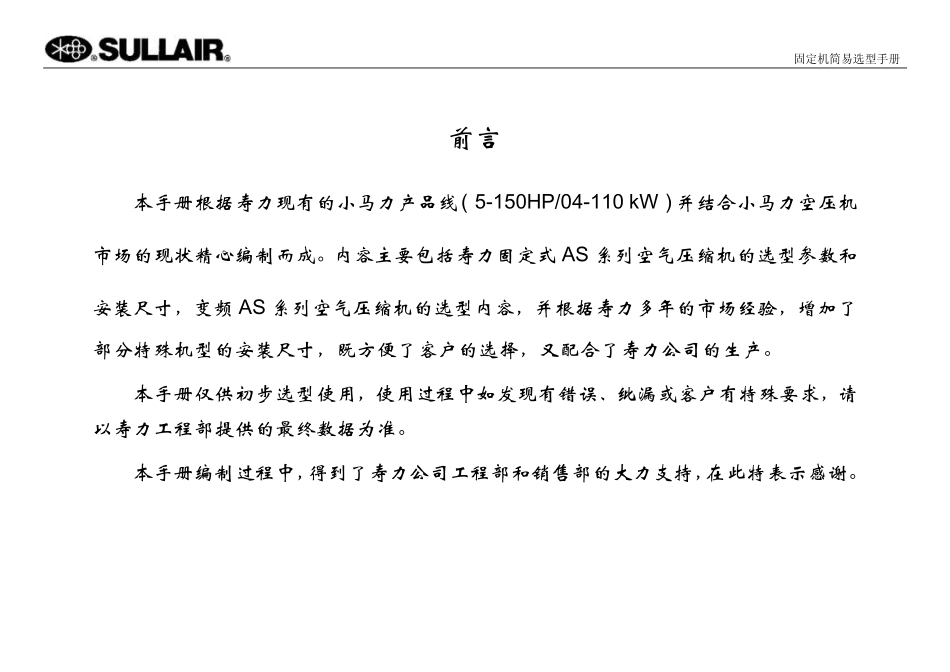

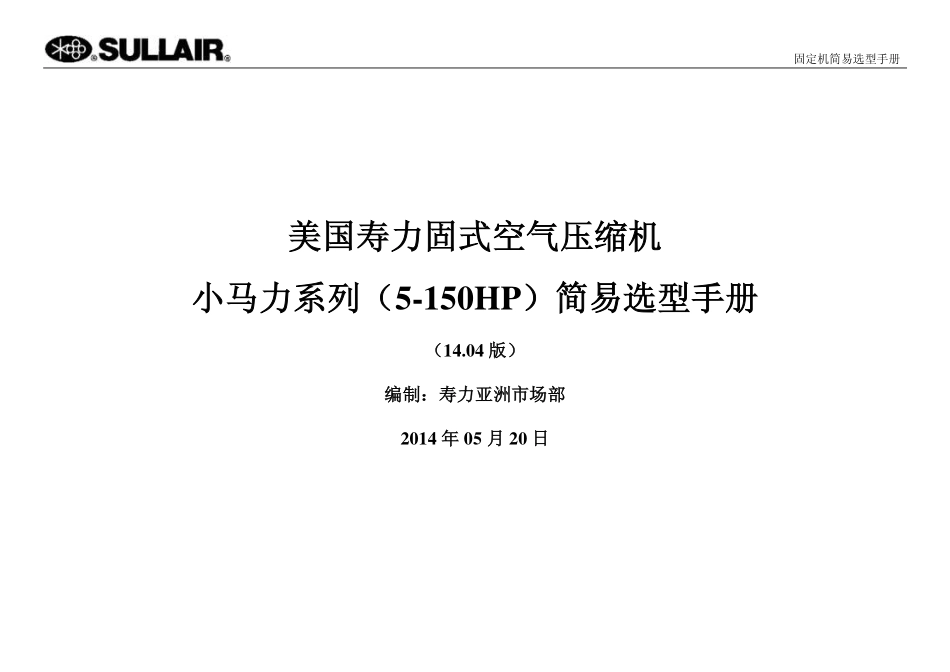

固定机简易选型手册美国寿力固式空气压缩机小马力系列（5-150HP）简易选型手册（14.04版）编制：寿力亚洲市场部2014年05月20日固定机简易选型手册前言本手册根据寿力现有的小马力产品线（5-150HP/04-110kW）并结合小马力空压机市场的现状精心编制而成。内容主要包括寿力固定式AS系列空气压缩机的选型参数和安装尺寸，变频AS系列空气压缩机的选型内容，并根据寿力多年的市场经验，增加了部分特殊机型的安装尺寸，既方便了客户的选择，又配合了寿力公司的生产。本手册仅供初步选型使用，使用过程中如发现有错误、纰漏或客户有特殊要求，请以寿力工程部提供的最终数据为准。本手册编制过程中，得到了寿力公司工程部和销售部的大力支持，在此特表示感谢。固定机简易选型手册目录一、寿力固定式小马力空气压缩机技术参数二、寿力固定式小马力空气压缩机安装尺寸三、寿力固定式小马力空气压缩机系统流程（P&I）图四、寿力固定式小马力空气压缩机电器原理图附1：寿力固定式空气压缩机排气管标准介绍固定机简易选型手册一、寿力固定式小马力空气压缩机技术参数1.单段式AS系列空气压缩机（5-10HP）型号AS0408AS0410AS0413AS0508AS0510AS0513AS0708AS0710AS0713容积流量—m3/min0.580.50.40.830.750.61.071.010.85额定排气压力—bar810138101381013原动机功率—kW3.75.57.5电压/频率380/415V50Hz启动方式全压启动防护等级IP55服务系数1.25驱动系统皮带2—XPZ（强力窄V带）润滑系统润滑液SRF1/4000润滑液用量（L）4外形尺寸长—mm1210/826（无储气罐）宽—mm546高—mm1460/938（无储气罐）重量—kg364/228（无储气罐）374/238（无储气罐）384/248（无储气罐）储气罐（选配）容积（L）167操作面板MCC小型智能控制器气体含油量≤2ppm噪音—dBa（1米处测定）6466排气管Rp3/4备注：1、AS04-75系列均无水冷机型，AS90-110系列有风冷和水冷机型。2、AS系列已改进气阀，最大排气压力=额定压力+0.6bar，具体请咨询业务人员。3、储气罐可选，表中重量分别对应带罐和不带罐的整机重量。4、本公司将不断对产品进行研究、改进，如数据变更恕不另行通知。固定机简易选型手册2.单段式AS系列空气压缩机（15-20HP）型号AS1108AS1110AS1113AS1508AS1510AS1513容积流量—m3/min1.81.551.212.282.051.7额定排气压力—bar8101381013原动机功率—kW1115电压/频率380/415V50Hz启动方式星—三角启动防护等级IP55服务系数1.25驱动系统皮带3—XPZ（强力窄V带）润滑系统润滑液SRF1/4000润滑液用量（L）5外形尺寸长—mm1460/998（无储气罐）宽—mm618高—mm1642/1035（无储气罐）重量—kg545/350（无储气罐）560/365（无储气罐）储气罐（选配）容积（L）300操作面板MCC小型智能控制器气体含油量≤2ppm噪音—dBa（1米处测定）6668排气管Rp1备注：1、AS04-75系列均无水冷机型，AS90-110系列有风冷和水冷机型。2、AS系列已改进气阀，最大排气压力=额定压力+0.6bar，具体请咨询业务人员。3、储气罐可选，表中重量分别对应带罐和不带罐的整机重量。4、本公司将不断对产品进行研究、改进，如数据变更恕不另行通知。固定机简易选型手册3.单段式AS系列空气压缩机（25-30HP）型号AS1807AS1808AS1810AS1812AS2207AS2208AS2210AS2212容积流量—m3/min3.22.92.62.23.753.553.12.7额定排气压力—bar781012781012原动机功率—kW1822电压/频率380/415V50Hz启动方式星—三角启动防护等级IP23/55服务系数1.15驱动系统联轴器直联润滑系统润滑液SRF1/4000润滑液用量（L）11.5外形尺寸长—mm1340宽—mm740高—mm1300重量—kg580/590650/660操作面板MCC小型智能控制器气体含油量≤2ppm噪音—dBa（1米处测定）6768排气管Rc1备注：1、AS04-75系列均无水冷机型，AS90-110系列有风冷和水冷机型。2、AS系列已改进气阀，最大排气压力=额定压力+0.6bar，具体请咨询业务人员。3、本公司将不断对产品进行研究、改进，如数据变更恕不另行通知。固定机简易选型手册4.单段式AS系列空气压缩机（40-50HP）型号AS3007AS3008AS3010AS3012AS3707AS3708AS3710AS3712容积流量—m3/min5.14.754.13.46.86.35.85.1额定排气压力—bar781012781012原动机功率—kW3037电压...
