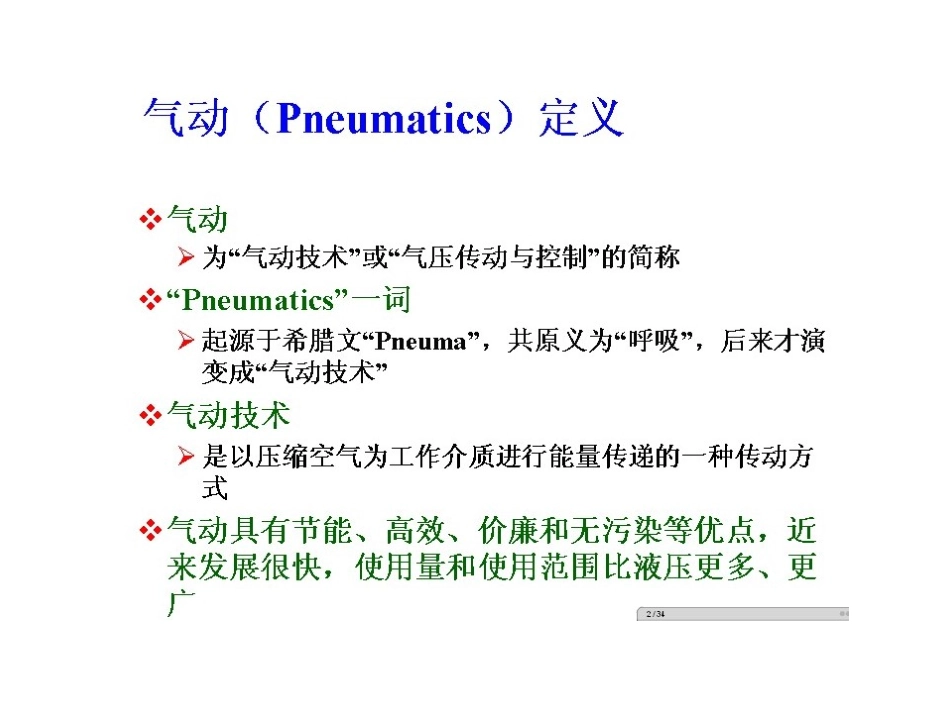

第11章气压传动概述第11章气压传动概述11.1气压传动的工作原理11.2气压传动的基本组成11.3气压传动的优缺点第11章气压传动概述气压传动在工业生产中得到了广泛的应用。气压传动是以压缩空气为工作介质进行能量传递、转换和控制的传动形式。由于空气介质来源易得、无污染，易防火、防爆，因此，气压传动在一些行业生产中起着重要的作用。第11章气压传动概述第11章气压传动概述气压传动系统如图11-1所示图11-1气压传动系统1－电动机2－空气压缩机3－储气罐4－压力控制阀5－逻辑元件6－方向控制阀7－流量控制阀8－机控阀9－气缸10－消声器11－油雾器12－空气过滤器11.1气压传动的工作原理第11章气压传动概述其工作原理概括为压缩空气的产生与净化、净化空气的调节与控制、执行机构完成工作机的要求。气源装置是由电机1带动空气压缩机2产生压缩空气经冷却、油水分离后进入储气罐3备用；压缩空气从储气罐引出经空气过滤器12再次净化，然后经减压阀4、油雾器11、逻辑元件5、换向阀6和流量阀7到达汽缸9，通过机控阀8控制完成油缸所需的动作。此外还要满足一些其他的要求，如用消声器10来消除噪声等。经过对上述系统的工作原理分析可知，气压传动基本由四大部分组成：1、气源装置它将原动机的机械能转化为空气的压力能，是获取压缩空气的装置。主要为各种形式的空气压缩机。11.2气压传动的基本组成第11章气压传动概述2、执行元件它把压缩空气的压力能转换为机械能，以驱动负载。包括气缸和气马达等。3、控制元件它是控制气动系统中的压力、流量和方向的，从而保证执行元件完成所要求的运动规律。如各种压力阀、流量阀和方向阀等。4、辅助元件它是用来保持压缩空气清洁、干燥、消除噪声以及提供润滑等作用，以保证气动系统正常工作。如过滤器、干燥器、消声器和油雾器等。气压传动与机械传动、液压传动相比具备了如下优点：⑴以空气为工作介质，来源易得，无污染，不需设回收管道；⑵介质清洁，管道不易堵塞，而且不存在介质变质、补充和更换问题，维护简单；11.3气压传动的优缺点第11章气压传动概述⑶空气的粘度很小，因此流动损失小，便于实现集中供气，远距离输送；⑷气动动作迅速，反应灵敏，借助溢流阀可实现过载自动保护；⑸成本低廉，工作环境适应性好。可安全可靠地应用于易燃、易爆场合，以及严格要求清洁、无污染的场合，如食品、轻工等环境中。气压传动的缺点：⑴气动工作压力低，故气动系统的输出力（或力矩）较小；⑵空气具有可压缩性，因此不易实现精确的速度和定位要求，系统的稳定性受负载变化的影响较大；⑶气动系统的排气噪声大，高速排气时需设置消声器；⑷空气本身无润滑性能，需另加润滑装置。气压传动基础知识气压传动是以压缩空气作为工作介质进行能量的传递和控制的一种传动形式。除了具有与液压传动一样，操作控制方便，易于实现自动控制、中远程控制、过载保护等优点外，还具有工作介质处理方便，无介质费用、泄漏污染环境、介质变质及补充等优势。但空气的压缩性极大的限制了气压传动传递的功率，一般工作压力较低（0.3～1MPa），总输出力不宜大于10～40kN，且工作速度稳定性较差。应用非常广泛，尤其是轻工、食品工业、化工•气压传动基础知识–空气的物理性质–理想气体的状态方程–气体的流动规律–气体在管道中的流动特性–气动元件的通流能力–充、放气温度与时间的计算空气的物理性质•空气的组成–主要成分有氮气、氧气和一定量的水蒸气。–含水蒸气的空气称为湿空气，不含水蒸气的空气称为干空气。•空气的密度–对于干空气ρ=ρo×273/（273+t）×p/0.1013•空气的粘度–较液体的粘度小很多，且随温度的升高而升高。•空气的压缩性和膨胀性–体积随压力和温度而变化的性质分别表征为压缩性和膨胀性。–空气的压缩性和膨胀性远大于固体和液体的压缩性和膨胀性。•湿空气–所含水份的程度用湿度和含湿量来表示。湿度的表示方法有绝对湿度和相对湿度之分。•压缩空气的析水量–压缩空气一旦冷却下来，相对湿度将大大增加，到温度降到露点以后，水蒸气就要凝析出来。理想气体的状态方程•理想气体的状态方程–不计粘性的气体称为理想气体。空气可视为理想气...
