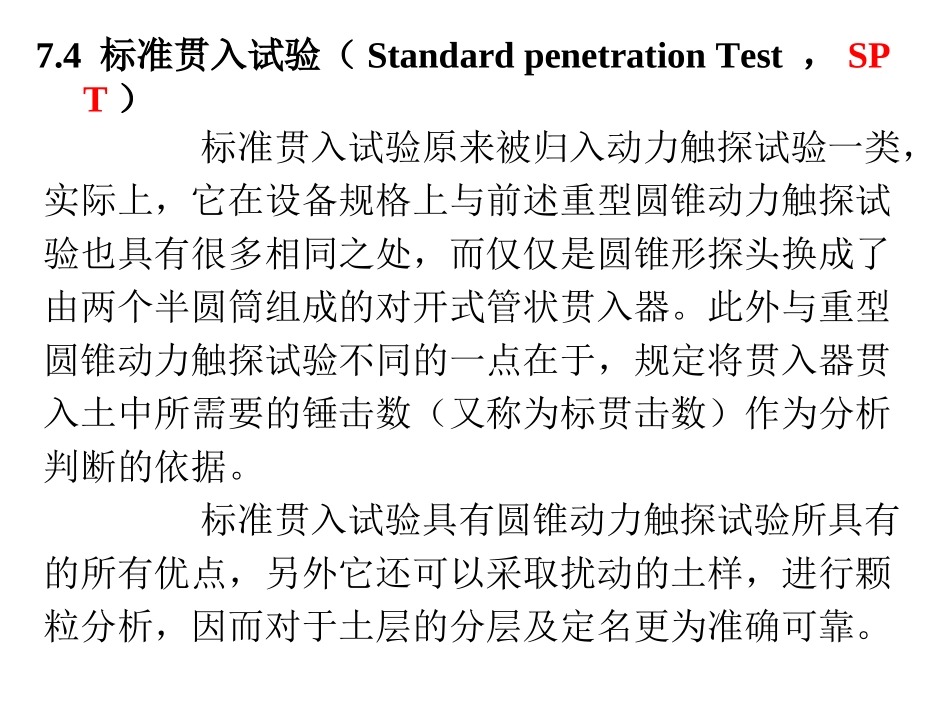

岩土工程勘察主讲教师：王小平主讲教师：王小平7.4标准贯入试验（StandardpenetrationTest，SPT）标准贯入试验原来被归入动力触探试验一类，实际上，它在设备规格上与前述重型圆锥动力触探试验也具有很多相同之处，而仅仅是圆锥形探头换成了由两个半圆筒组成的对开式管状贯入器。此外与重型圆锥动力触探试验不同的一点在于，规定将贯入器贯入土中所需要的锤击数（又称为标贯击数）作为分析判断的依据。标准贯入试验具有圆锥动力触探试验所具有的所有优点，另外它还可以采取扰动的土样，进行颗粒分析，因而对于土层的分层及定名更为准确可靠。（1）试验目的采取扰动土样，鉴别和描述土类，按照颗分试验结果给土层定名。判别饱和砂土、粉土的液化可能性。定量估算地基土层的物理力学参数，如判定黏性土的稠度状态、砂土相对密度及土的变形和强度的有关参数，评定天然地基土的承载力和单桩承载力。（2）试验原理采用标准贯入器打入土中一定距离（30cm）所需落锤次数（标贯击数）来表示土阻力大小（3）试验设备标准贯入试验系统组成：①贯入器；②穿心落锤；③穿心导向触探杆。贯入器穿心落锤穿心导向触探杆锤垫标准贯入试验设备规格及适用土类表圆锥动力触探类型及设备规格（4）标准贯入试验技术要求1.采用回转钻进，钻进过程中要防止孔底涌土。当孔壁不稳定时，可采用泥浆或套管护壁，钻至试验标高15cm以上时应停止钻进，清除孔底残土后再进行贯入试验。2.应采用自动脱钩的自由落锤装置并保证落锤平稳下落，减小导向杆与锤间的摩阻力，避免锤击偏心和侧向晃动，保持贯入器、探杆、导向杆连接后的垂直度，锤击速率应小于每分钟30击。3.探杆最大相对弯曲度应小于1/1000。4.正式试验前，应预先将贯入器打入土中15cm，然后开始记录每打入10cm锤击数，累计打入30cm的锤击数为标准贯入试验锤击数N。当锤击数已达到50击，而贯入深度未达到30cm时，可记录50击的实际贯入度，并按下式换算成相当于30cm贯入度的标准贯入试验锤击数N。并终试验：其中△S—50击时的实际贯入深度5030NS5.标准贯入试验可在钻孔全深度范围内等间距进行，也可仅在砂土、粉土等需要试验的土层中等间距进行，间距一般为1.0~1.2m。6.由于标准贯入试验锤击数N值的离散性往往较大，故在利用其解决工程问题时应持慎重态度，仅仅依据单孔标贯试验资料提供设计参数是不可信的，如要提供定量的设计参数，应有当地经验，否则只能提供定性的结果，供初步评定用。（5）贯入击数的修正问题杆长修正上覆有效应力影响修正地下水影响修正（6）试验成果及应用判断砂土密实度标贯击数与砂土密实度的关系对照表人力松绳N1上海市标准《岩土工程勘察规范》（DBJ08-37-1994）考虑了土层埋深因素产生的上覆压力影响，对实测的标贯击数进行了上覆压力修正，并在此基础上根据修正后的标贯击数给出了对应的砂土密实程度。考虑土层上覆压力的修正公式如下：NNCN010NvC3.16NCH用经上覆压力修正后的标贯击数判别砂土相对密度表评定黏性土的稠度状态和无侧限抗压强度黏性土的稠度状态和无侧限抗压强度与标贯击数的关系表此表为Terzaghi和peck的结果。黏性土的稠度状态与标贯击数的关系表此表为原冶金部武汉勘察公司成果。评定砂土的抗剪强度指标砂土的内摩擦角与标贯击数的关系表此表为Meyerhof和Peck成果。注：均质砂取高值，非均质砂取低值，粉砂减5º，砂和砾石混合土增加5º。Peck还提出了经验公式：0.327N日本的建筑基础设计规范采用大畸的经验公式：2015N此表为美国Gibbs和Holtz成果。评定黏性土的不排水抗剪强度Cu(6~6.5)uCN(6~10)uCN日本道路桥梁设计规范则采用下列经验关系式：Terzaghi和Peck提出用标贯击数评定性土不排水抗剪强度的经验关系式如下：评定土的变形参数国内用标贯击数确定地基土变形参数的经验公式评定地基土的承载力我国《建筑地基基础设计规范》砂土承载力标准值与标准贯入击数的关系粘性土承载力标准值与标准贯入击数的关系人力松绳人力松绳日本住宅公团的经验关系式如下：Terzaghi提出用标贯击数确定地基土承载力标准值经验关系，安全系数取3：对条形基础...
