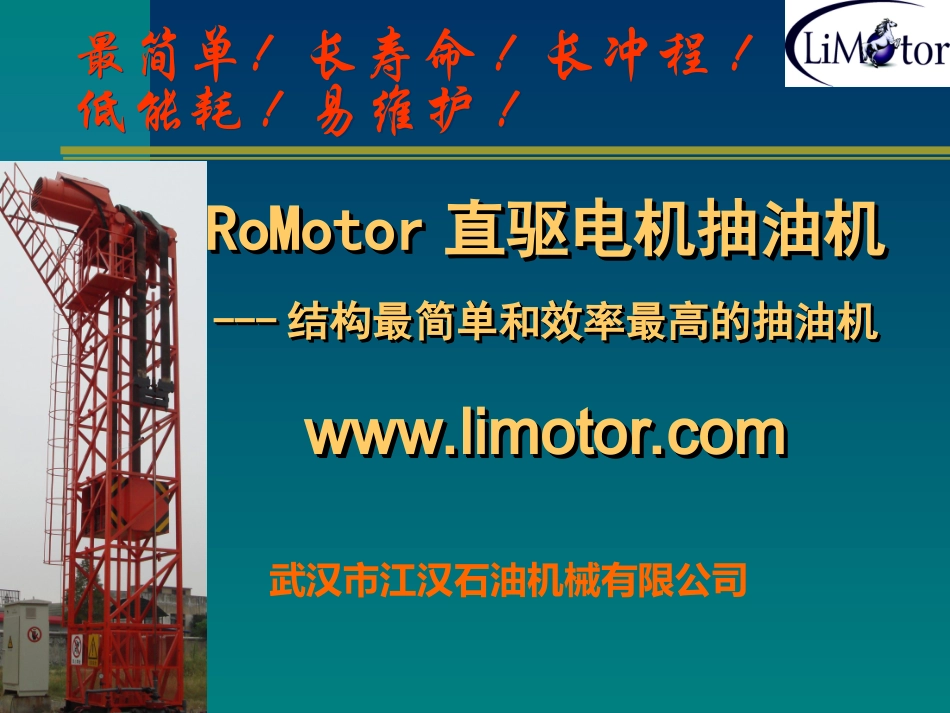

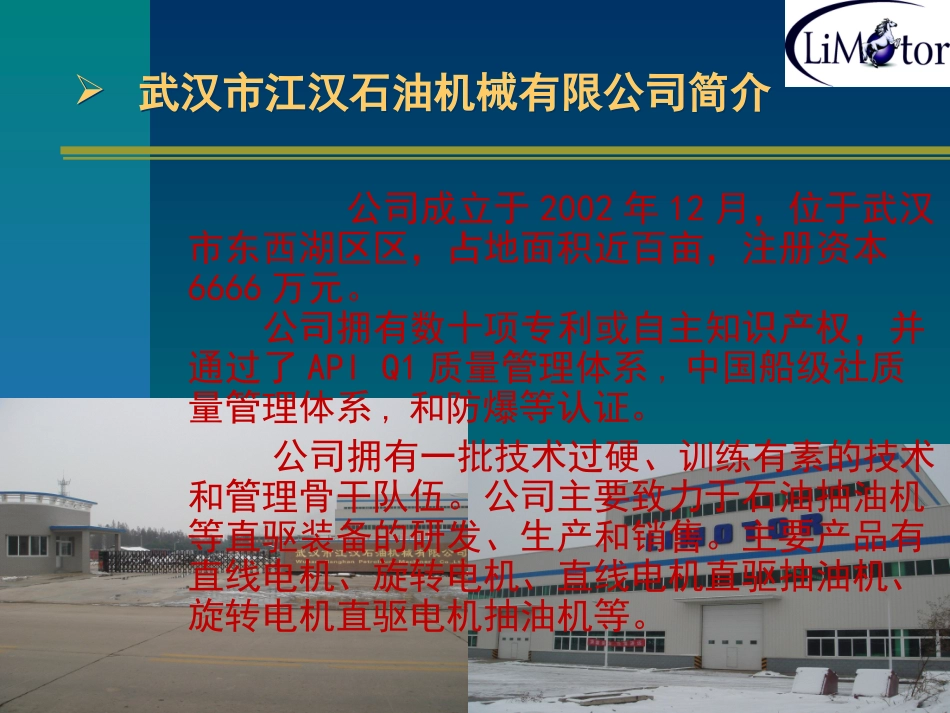

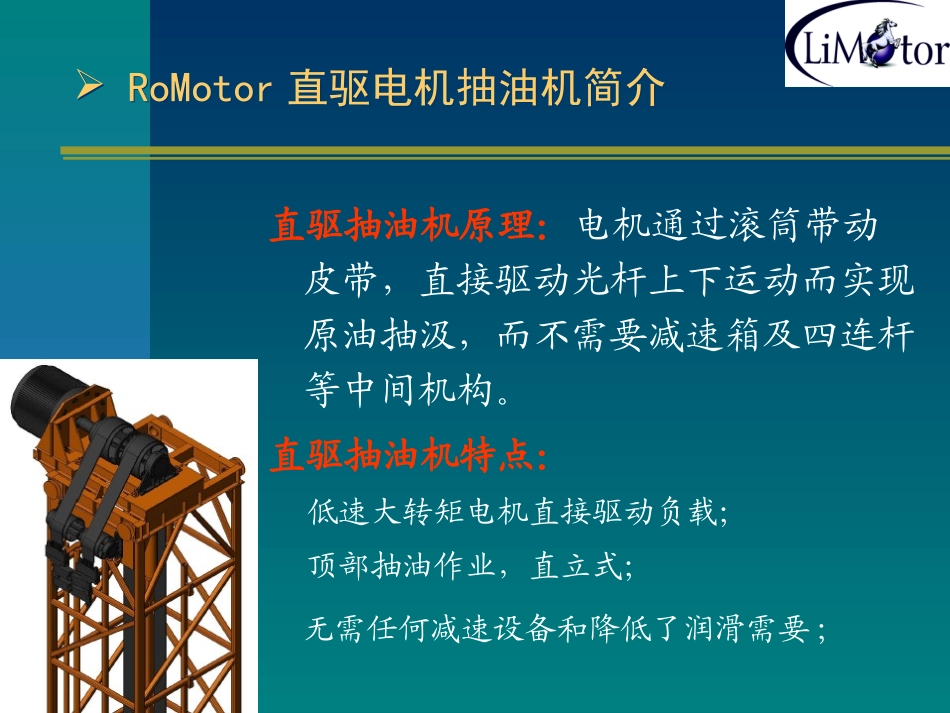

最简单！长寿命!长冲程!低能耗!易维护!最简单！长寿命!长冲程!低能耗!易维护!RoMotorRoMotor直驱电机抽油机直驱电机抽油机------结构最简单和效率最高的抽油机结构最简单和效率最高的抽油机www.limotor.comwww.limotor.comRoMotorRoMotor直驱电机抽油机直驱电机抽油机------结构最简单和效率最高的抽油机结构最简单和效率最高的抽油机www.limotor.comwww.limotor.com武汉市江汉石油机械有限公司武汉市江汉石油机械有限公司简介武汉市江汉石油机械有限公司简介公司成立于2002年12月，位于武汉市东西湖区区，占地面积近百亩，注册资本6666万元。公司拥有数十项专利或自主知识产权，并通过了APIQ1质量管理体系,中国船级社质量管理体系,和防爆等认证。公司拥有一批技术过硬、训练有素的技术和管理骨干队伍。公司主要致力于石油抽油机等直驱装备的研发、生产和销售。主要产品有直线电机、旋转电机、直线电机直驱抽油机、旋转电机直驱电机抽油机等。直驱抽油机原理：电机通过滚筒带动皮带，直接驱动光杆上下运动而实现原油抽汲，而不需要减速箱及四连杆等中间机构。直驱抽油机特点：低速大转矩电机直接驱动负载；顶部抽油作业，直立式；无需任何减速设备和降低了润滑需要;RoMotor直驱电机抽油机简介RoMotor直驱电机抽油机简介RoMotor直驱抽油机简介RoMotor直驱抽油机简介RoMotor直驱抽油机是有杆泵长冲程抽油机.通过使用成熟的技术和设计创新,该抽油机高效、可靠，适应于深井、大排量、间抽井等工况。使用RoMotor抽油机，在一定范围内可以使有杆泵采油代替电潜泵抽油。RoMotor抽油机使用安全、操作简单，利用抽油机自身配备的配重提升电葫芦可以使悬绳器落到下死点，容易在地面把光杆从悬绳器摘除；借助简单的工具，可以使抽油机从井口后移，腾出修井空间。作业完毕，抽油机也容易复位。使得在地面操作，更安全。直驱抽油机型号组成及其代表意义：RoMotor直驱抽油机的型号和参数RoMotor直驱抽油机的型号和参数RoMotor直驱电机抽油机的型号和参数(也可根据客户要求特殊制造）RoMotor直驱电机抽油机的型号和参数(也可根据客户要求特殊制造）型号10-08(10)-03012-08(10)-04014-08(10)-05516-08(10)-07520-08(10)-10824-08(10)-128电机输出扭矩千牛.米4.55.88111619悬点额定载荷10千牛101214162024允许的最大载荷差千牛30405575108128最大冲程米8或10,可选8或10,可选8或10,可选8或10,可选8或10,可选8或10,可选电机额定功率千瓦1518.530375575冲程和冲次是否现场无级可调是是是是是是最大冲次次/分钟333333最小冲次次/分钟几乎无下限工作温度范围°C－50℃～80℃配重自动刹车系统有标准机子尺寸(长X宽X高)米2.2X2.0X12.6(8米冲程);2.2X2.0X14.5(10米冲程);底座尺寸可根据用户要求而缩小整机大约重量吨16~30吨低速大转矩电动机控制柜驱动轮导向轮传动皮带平衡重机架RoMotor直驱电机抽油机主要构成31323334353637低速大转矩电动机低速大转矩电动机电机最显著的特点就是低转速、大转矩。电机直接驱动滚轮装置，无需减速机构。公司拥有基于多领域分析与仿真的开发手段，对电机及控制系统进行应力场分析，电磁场分析和温度场分析及仿真。确保开发出来的电机及驱动系统的最优化。低速大转矩电动机31电磁场有限元分析及仿真低速大转矩电机低速大转矩电机31电机温度场分析及仿真基于多领域分析与仿真的永磁同步电机系统优化设计控制柜控制柜抽油机控制为完全的闭环控制，即：井下载荷变化，则电机出力大小自动变化，以达到节能目的。抽油机的启停、换向、冲程冲次调节等均由控制柜控制完成。控制柜内采用变频器变频。根据客户需要，可以在控制柜中集成数据远传功能，实现油井集中控制和区块优化采油。32控制柜采用了变频器和闭环控制技术，节能效果明显控制柜控制柜32控制系统框图控制柜内变频器3驱动轮驱动轮滚轮组包括联轴器、滚轮和轴承座总成。电机通过联轴器直接连接驱动滚轮。滚轮组驱动轮驱动轮滚轮特点是：轮、腹板、轴焊接为一个整体，这样能够更好的保证两个轮的同轴度。轴端采用花键，通过联轴器与电机输出轴相连。轮面特殊处理，保护皮带的磨损。驱动轮3导向轮导...
