土木工程施工.第8讲.石砌体及砌块砌体施工VIP专享VIP免费

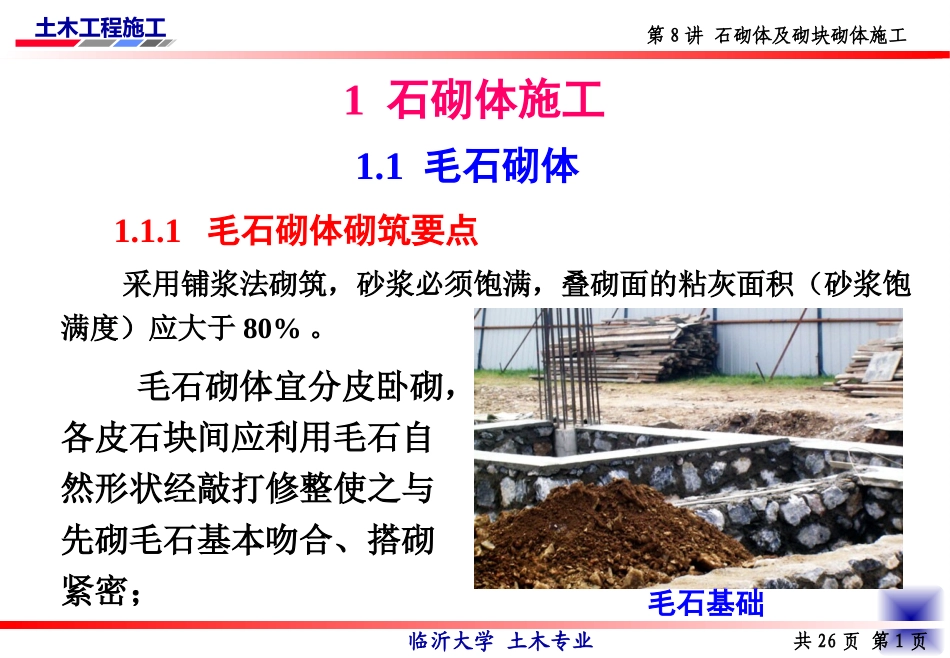

土木工程施工临沂大学土木专业第8讲石砌体及砌块砌体施工第8讲石砌体及砌块砌体施工1石砌体施工2中小型砌块砌体施工第3章砌体工程土木工程施工临沂大学土木专业1.1毛石砌体1.1.1毛石砌体砌筑要点采用铺浆法砌筑，砂浆必须饱满，叠砌面的粘灰面积（砂浆饱满度）应大于80%。1石砌体施工第8讲石砌体及砌块砌体施工毛石砌体宜分皮卧砌，各皮石块间应利用毛石自然形状经敲打修整使之与先砌毛石基本吻合、搭砌紧密；毛石基础共26页第1页土木工程施工临沂大学土木专业毛石应上下错缝，内外搭砌，不得采用外面侧立毛石、中间填心的砌筑方法；中间不得有铲口石（尖石倾斜向外的石块）、斧刃石（尖石向下的石块）和过桥石（仅在两端搭砌的石块）。毛石砌体的灰缝厚度宜为20～30mm，石块间较大的空隙应填塞砂浆后用碎石块嵌实，不得采用先放碎石后塞砂浆或干填碎石块的方法。过桥石铲口石斧刃石1.1毛石砌体共26页第2页土木工程施工临沂大学土木专业1.1.2毛石基础砌筑毛石基础的第一皮石块应座浆，并将大面朝下；毛石砌体的第一皮及转角处、交接处和洞口处，应用较大的平毛石砌筑。阶梯形毛石基础的上级阶梯的石块应至少压砌下级阶梯石块的1/2，相邻阶梯的毛石应相互错缝搭砌。阶梯形毛石基础毛石基础1.1毛石砌体共26页第3页土木工程施工临沂大学土木专业1.1.3毛石墙毛石墙每日砌筑高度不应超过1.2m。毛石墙的第一皮及转角处、交接处和洞口处，应用较大的平毛石砌筑。每个楼层砌体的最上一皮，宜选用较大的毛石砌筑。毛石与普通烧结砖的组合墙，毛石砌体应与砖砌体同时砌筑，并每隔4～6皮砖用2～3皮丁砖与毛石砌体砌合，两种砌体间的空隙用砂浆填塞。毛石和砖组合墙1.1毛石砌体共26页第4页土木工程施工临沂大学土木专业毛石墙与砖墙的转角处和交接处应同时砌筑。转角处应自纵墙（或横墙）每隔4～6皮砖高度伸出不小于120mm与横墙（或纵墙）相接。交接处应自纵墙每隔4～6皮砖高度伸出不小于120mm与横墙相接。毛石墙的转角处与交接处应同时砌筑，不能同时砌筑而又必须留置的临时间断处，应砌成踏步槎。交接处毛石墙和砖墙相接转角处毛石墙和砖墙相接1.1毛石砌体共26页第5页土木工程施工临沂大学土木专业1.2料石砌体料石砌体应采用铺浆法砌筑，料石须放置平稳，砂浆必须饱满。灰缝厚度：细料石不宜大于5mm，粗料石、毛料石不宜大于20mm，水平灰缝和竖向灰缝的砂浆饱满度均应大于80%。1石砌体施工1.2.1料石砌体砌筑要点料石砌体的上下皮料石的竖向灰缝应相互错开，错开长度不应小于料石宽度的1/2。共26页第6页土木工程施工临沂大学土木专业1.2.2料石基础料石基础的第一皮石块应座浆丁砌，以上各层可按一顺一丁砌筑。阶梯形料石基础，上级阶梯的料石至少压砌下级阶梯料石的1/3。1.2.3料石墙料石墙厚度等于一块料石厚度时，可采用全顺砌筑形式；料石墙壁厚度等于二块料石厚度时，可采用两顺一丁或丁顺组砌的砌筑。形式。阶梯形料石基础1.2料石砌体共26页第7页土木工程施工临沂大学土木专业1.3毛石挡土墙毛石挡土墙每砌3～4皮为一个分层高度，并找平一次；外露面的灰缝厚度不得大于40mm，分层处的错缝不得大于80mm。1石砌体施工毛石挡土墙引水明渠浆砌石施工共26页第8页土木工程施工临沂大学土木专业石砌挡土墙的泄水孔设计无规定时，施工应符合下列规定：①泄水孔应均匀设置，在每米高度上间隔2m左右设置一个泄水孔；②泄水孔与土体间铺设长宽各为300mm、厚200mm的卵石或碎石作疏水层。挡土墙内侧回填土必须分层夯填，分层松土厚度应为300mm。墙顶土面应有适当坡度使流水流向挡土墙外侧面。石砌挡土墙施工1.3毛石挡土墙共26页第9页土木工程施工临沂大学土木专业2中小型砌块砌体施工⑴地面或防潮层以下的砌体应采用普通砼小砌块和M5水泥砂浆；第8讲石砌体及砌块砌体施工2.1.1构造要求⑵五层及五层以上房屋的底层墙体应采用不低于MU7.5的砼小砌块和M5的砌筑砂浆；2.1砼小型空心砌块砌体共26页第10页土木工程施工临沂大学土木专业⑶下列部位的砌体，应采用C20砼灌实砌体的孔洞：①底层室内地面或防潮层以下的砌体；②无圈梁的檩条和楼板支承面下的一皮砌体；③未设置砼梁垫的屋架、梁等构件支承处，灌实宽...
