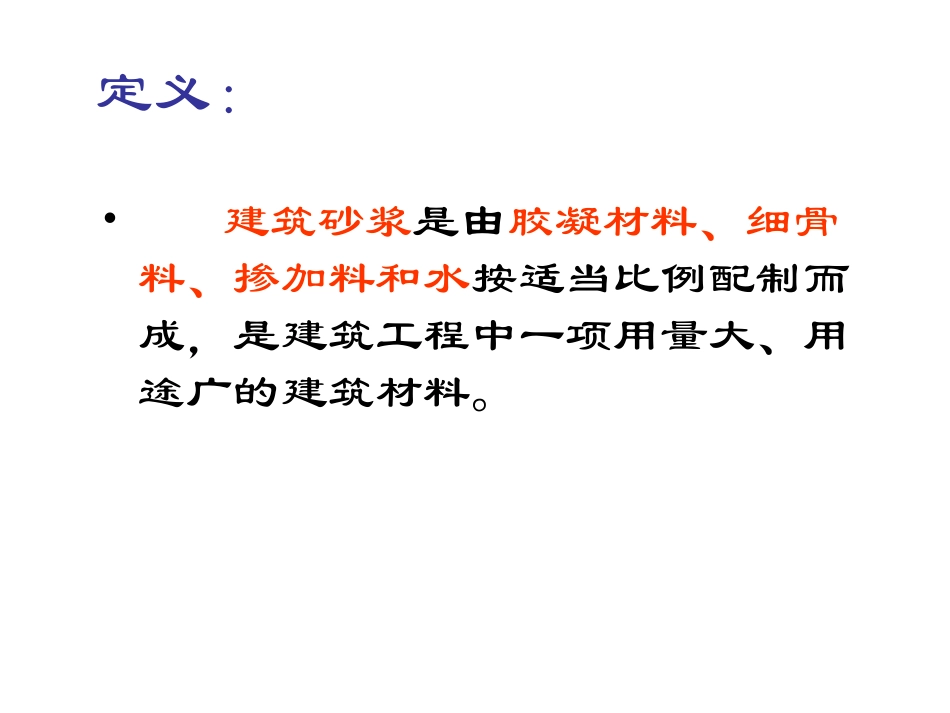

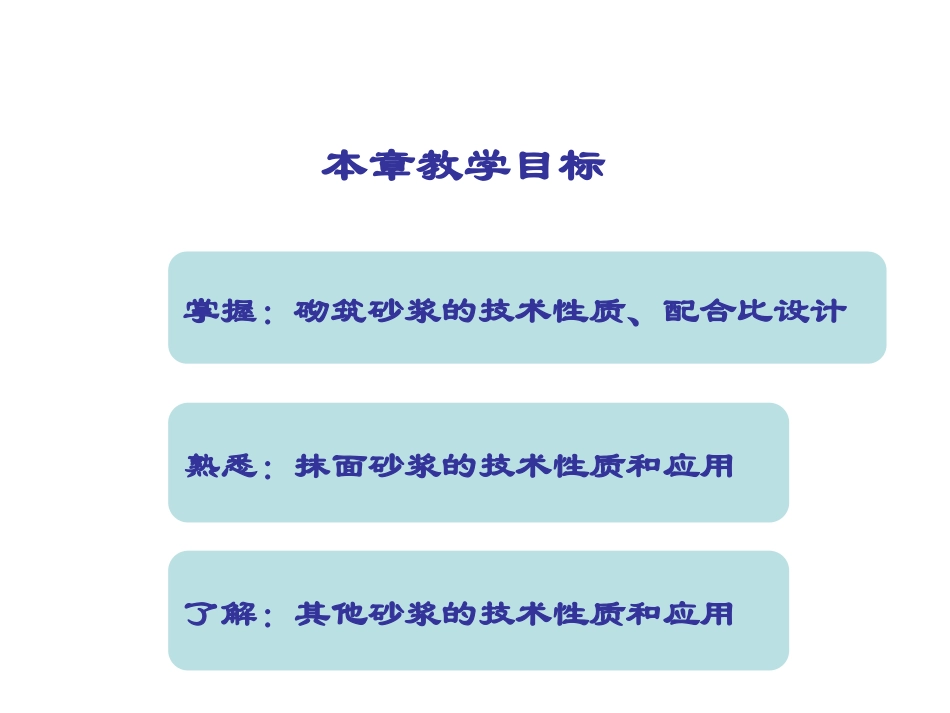

第六章建筑砂浆本章教学目标掌握：砌筑砂浆的技术性质、配合比设计熟悉：抹面砂浆的技术性质和应用了解：其他砂浆的技术性质和应用•建筑砂浆是由胶凝材料、细骨料、掺加料和水按适当比例配制而成，是建筑工程中一项用量大、用途广的建筑材料。定义：分类：根据所用胶凝材料分类根据所用胶凝材料分类水泥砂浆石灰砂浆混合砂浆根据用途分类根据用途分类砌筑砂浆抹面砂浆防水砂浆装饰砂浆特种砂浆本章内容•第一节砌筑砂浆•第二节抹面砂浆•第三节其他砂浆第一节砌筑砂浆•凡用于砌筑砖、石砌体或各种砌块、混凝土构件接缝等的砂浆称为砌筑砂浆。(一)胶凝材料(1)水泥前述的五大品种水泥均可拌制砌筑砂浆。要注意的是：①砌筑砂浆用水泥的强度等级应该根据设计要求进行选择。通常水泥的强度应为砂浆强度等级的4～5倍。一砌筑砂浆组成材料•②施工时，通常在砂浆中掺加适量石灰膏或电石渣等胶凝材料代替部分水泥。•③对于特定的环境应选用相适应的水泥品种。•(2)石灰•在配制砌筑砂浆时，石灰常用作水泥砂浆的掺合料，但在非承重结构部位，也可用石灰膏或磨细生石灰粉作为拌制石灰砂浆的胶凝材料，这种砂浆具有良好的和易性，但硬化较慢。•(1)砂子•砌筑砂浆用砂应符合建筑用砂的技术性质要求。砌筑砂浆用砂宜选用中砂，粒径不得大于2.5mm，其中毛石砌体宜选用粗砂。•(2)工业废渣(二)细骨料•与混凝土拌和用水要求相同。(三)水((四四))外加剂外加剂提高砂浆和易性，节约结合料的用量。最常用的有微沫剂，是一种松香热聚物，掺量为水泥质量的0.005～0.010。二砌筑砂浆的性质(一)砂浆拌合物的密度•水泥砂浆拌合物的密度不宜小于1900kg/m3；•水泥混合砂浆的密度不宜小于1800kg/m3。(二)砂浆拌合物性质(1)流动性•砂浆流动性(又称稠度)，即表示砂浆在自重或外力作用下的流动性能。•不同砂浆稠度的选择见表6.1砂浆流动性参考表（沉入度mm）90－120－灰浆面层90－10070－80面层70－8070－80底层110－12080－90准备层手工操作机械施工抹灰工程50－7070－90炉渣混凝土砌体10－2020－30振捣毛石砌体40－5060－70普通毛石砌体60－8080－100砖砌体寒冷气候或密实材料干燥气候或多孔吸水材料砌体种类表6.1砌筑砂浆的稠度砌体种类砂浆稠度(mm)烧结普通砖砌体70~90轻骨料混凝土小型空心砌块砌体60~90烧结多孔砖，空心砖砌体60~80烧结普通砖平拱式过梁空斗墙，筒拱普通混凝土小型空心砌块砌体加气混凝土砌块砌体50~70石砌体30~50(2)保水性•新拌砂浆保持其内部水分不泌出流失的能力•砂浆的保水性用分层度来衡量分层度一般以10～20mm为宜。分层度过大，保水性太差，不宜采用，一般不超过30mm。分层度过小，容易发生干缩裂缝。不宜小于10mm。•砂浆的强度等级是以边长为70.7mm×70.7mm×70.7mm的6个立方体试块，按规定方法成型养护至28d测定的抗压强度平均值(MPa)确定的。•砂浆强度等级有M20、M15、M10、M7.5、M5、M2.5。(三)砌筑砂浆的强度及强度等级砂浆试块模具强度公式：（1）吸水底面：fm,o=AfceQc/1000+B（2）不吸水底面：fm,o=0.29fce(c/w-0.4)砂浆的实际强度应考虑基底材料的吸水性。不吸水基层材料：砂浆强度与水泥强度和灰水比成正比。吸水性基层材料：砂浆强度主要取决于水泥强度和水泥用量。)40.0(29.0WCffcemu经验公式：βα1000/,CceomQff砂浆强度计算公式（特别适合水泥混合砂浆）：α、β——砂浆的特征系数，其中α=3.03，β=-15.09•在一般建筑工程中，办公楼、教学楼及多层商店等工程宜用M5～M10的砂浆；•平房宿舍、商店等工程多用M2.5～M5的砂浆；•食堂、仓库、地下室及工业厂房等多用M2.5～M10的砂浆；检查井、雨水井、化粪池等可用M5砂浆；•特别重要的砌体才使用M10以上的砂浆。•砌筑砂浆必须有足够的粘结力，以便将砌体粘结成为坚固的整体。一般来说，砂浆的抗压强度越高，其粘结力越强。砌筑前，保持基层材料有一定的润湿程度，也有利于粘结力的提高。此外，粘结力大小还与砖石表面清洁程度及养护条件等因素有关。(四)砂浆粘结力•砂浆的耐久性指砂浆在使用条件下经久耐用的性质，包括抗冻性、抗渗性等。(五)耐久性2砌筑砂浆技术...
