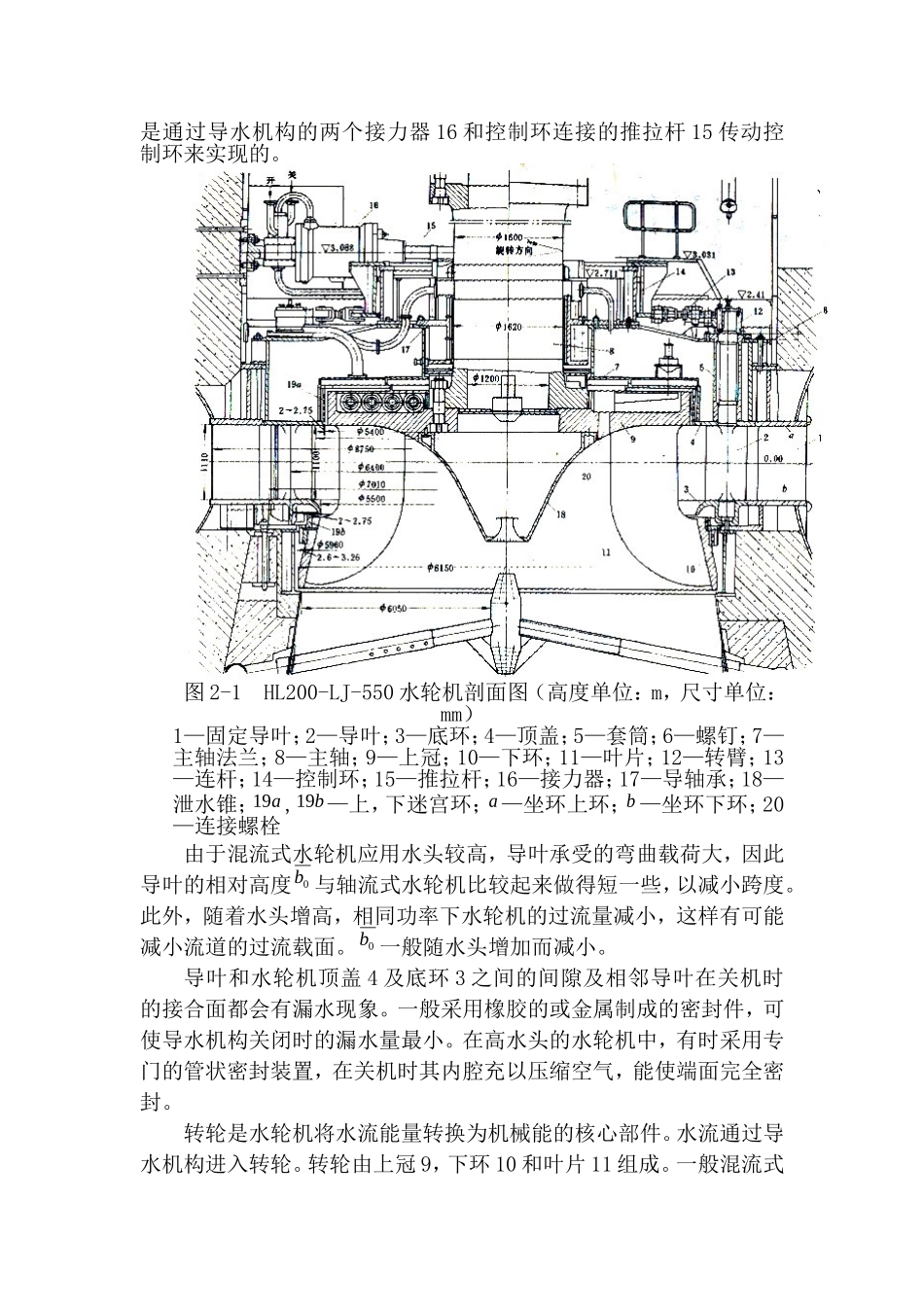

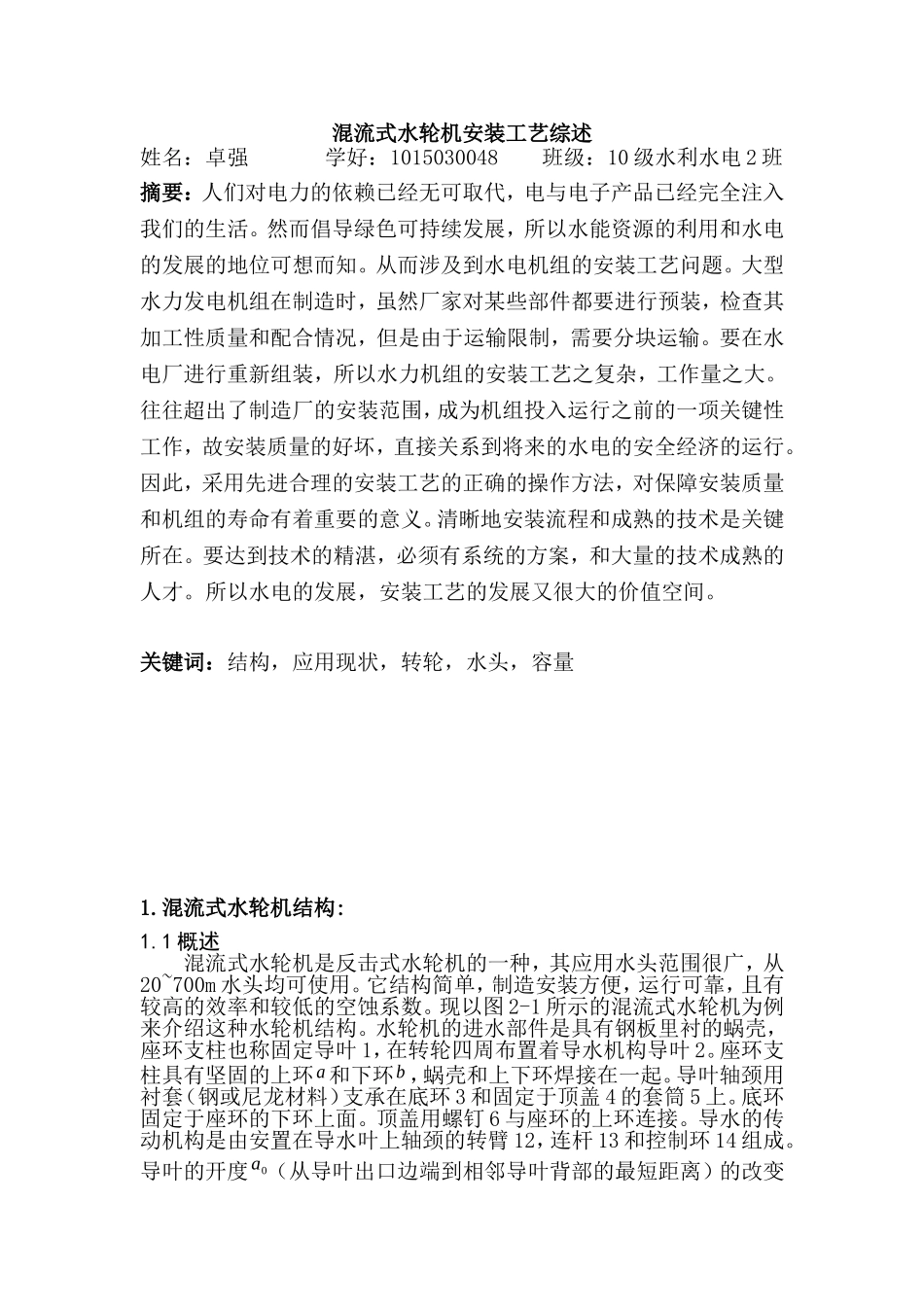

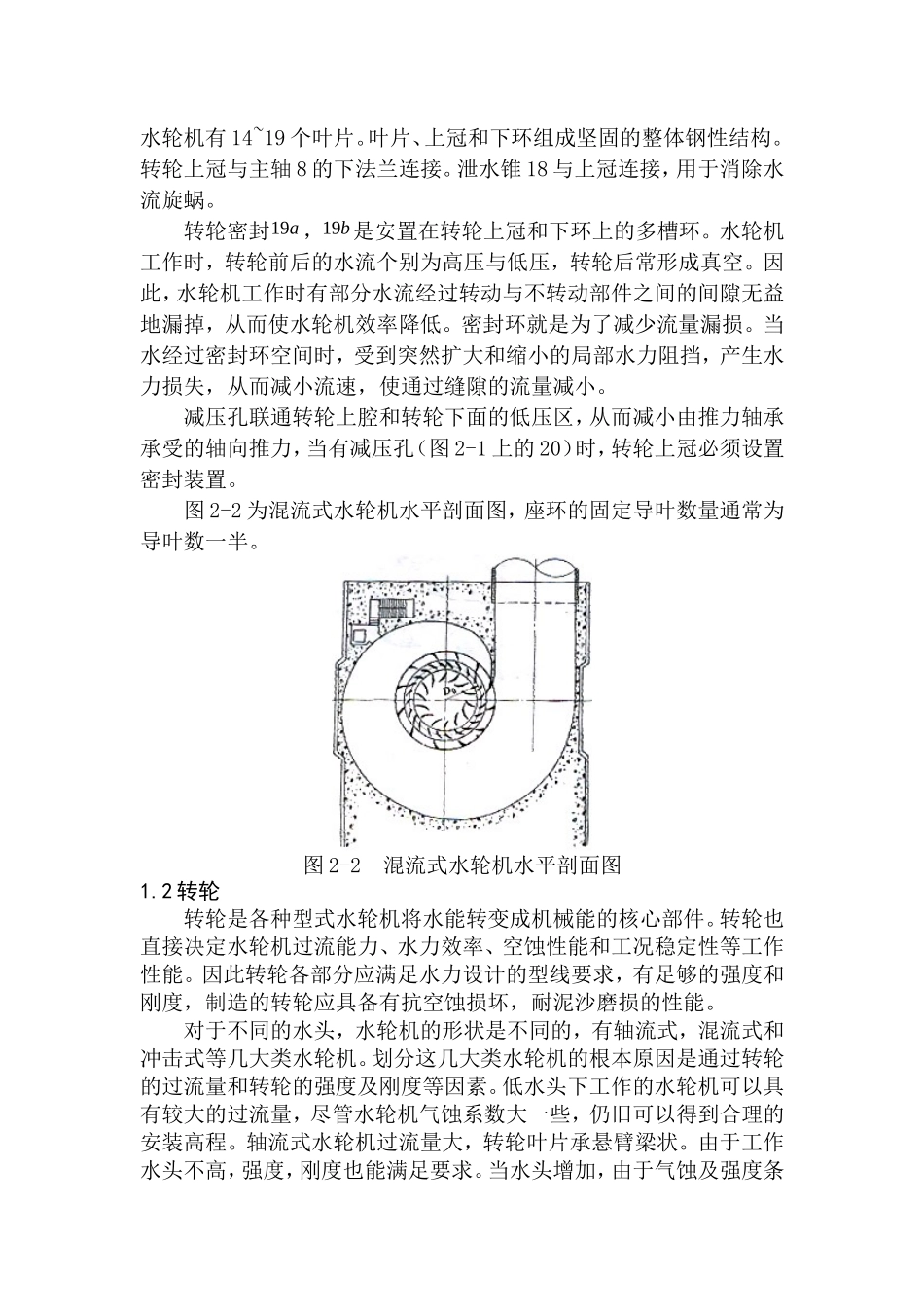

混流式水轮机安装工艺综述姓名:卓强学好:1015030048班级:10级水利水电2班摘要:人们对电力的依赖已经无可取代,电与电子产品已经完全注入我们的生活。然而倡导绿色可持续发展,所以水能资源的利用和水电的发展的地位可想而知。从而涉及到水电机组的安装工艺问题。大型水力发电机组在制造时,虽然厂家对某些部件都要进行预装,检查其加工性质量和配合情况,但是由于运输限制,需要分块运输。要在水电厂进行重新组装,所以水力机组的安装工艺之复杂,工作量之大。往往超出了制造厂的安装范围,成为机组投入运行之前的一项关键性工作,故安装质量的好坏,直接关系到将来的水电的安全经济的运行。因此,采用先进合理的安装工艺的正确的操作方法,对保障安装质量和机组的寿命有着重要的意义。清晰地安装流程和成熟的技术是关键所在。要达到技术的精湛,必须有系统的方案,和大量的技术成熟的人才。所以水电的发展,安装工艺的发展又很大的价值空间。关键词:结构,应用现状,转轮,水头,容量1.混流式水轮机结构:1.1概述混流式水轮机是反击式水轮机的一种,其应用水头范围很广,从20~700m水头均可使用。它结构简单,制造安装方便,运行可靠,且有较高的效率和较低的空蚀系数。现以图2-1所示的混流式水轮机为例来介绍这种水轮机结构。水轮机的进水部件是具有钢板里衬的蜗壳,座环支柱也称固定导叶1,在转轮四周布置着导水机构导叶2。座环支柱具有坚固的上环a和下环b,蜗壳和上下环焊接在一起。导叶轴颈用衬套(钢或尼龙材料)支承在底环3和固定于顶盖4的套筒5上。底环固定于座环的下环上面。顶盖用螺钉6与座环的上环连接。导水的传动机构是由安置在导水叶上轴颈的转臂12,连杆13和控制环14组成。导叶的开度0a(从导叶出口边端到相邻导叶背部的最短距离)的改变是通过导水机构的两个接力器16和控制环连接的推拉杆15传动控制环来实现的。图2-1HL200-LJ-550水轮机剖面图(高度单位:m,尺寸单位:mm)1—固定导叶;2—导叶;3—底环;4—顶盖;5—套筒;6—螺钉;7—主轴法兰;8—主轴;9—上冠;10—下环;11—叶片;12—转臂;13—连杆;14—控制环;15—推拉杆;16—接力器;17—导轴承;18—泄水锥;a19,b19—上,下迷宫环;a—坐环上环;b—坐环下环;20—连接螺栓由于混流式水轮机应用水头较高,导叶承受的弯曲载荷大,因此导叶的相对高度0b与轴流式水轮机比较起来做得短一些,以减小跨度。此外,随着水头增高,相同功率下水轮机的过流量减小,这样有可能减小流道的过流载面。0b一般随水头增加而减小。导叶和水轮机顶盖4及底环3之间的间隙及相邻导叶在关机时的接合面都会有漏水现象。一般采用橡胶的或金属制成的密封件,可使导水机构关闭时的漏水量最小。在高水头的水轮机中,有时采用专门的管状密封装置,在关机时其内腔充以压缩空气,能使端面完全密封。转轮是水轮机将水流能量转换为机械能的核心部件。水流通过导水机构进入转轮。转轮由上冠9,下环10和叶片11组成。一般混流式水轮机有14~19个叶片。叶片、上冠和下环组成坚固的整体钢性结构。转轮上冠与主轴8的下法兰连接。泄水锥18与上冠连接,用于消除水流旋蜗。转轮密封a19,b19是安置在转轮上冠和下环上的多槽环。水轮机工作时,转轮前后的水流个别为高压与低压,转轮后常形成真空。因此,水轮机工作时有部分水流经过转动与不转动部件之间的间隙无益地漏掉,从而使水轮机效率降低。密封环就是为了减少流量漏损。当水经过密封环空间时,受到突然扩大和缩小的局部水力阻挡,产生水力损失,从而减小流速,使通过缝隙的流量减小。减压孔联通转轮上腔和转轮下面的低压区,从而减小由推力轴承承受的轴向推力,当有减压孔(图2-1上的20)时,转轮上冠必须设置密封装置。图2-2为混流式水轮机水平剖面图,座环的固定导叶数量通常为导叶数一半。图2-2混流式水轮机水平剖面图1.2转轮转轮是各种型式水轮机将水能转变成机械能的核心部件。转轮也直接决定水轮机过流能力、水力效率、空蚀性能和工况稳定性等工作性能。因此转轮各部分应满足水力设计的型线要求,有足够的强度和刚度,制造的转轮应具备有抗空蚀损坏,耐泥沙磨损的性能。对于不...
