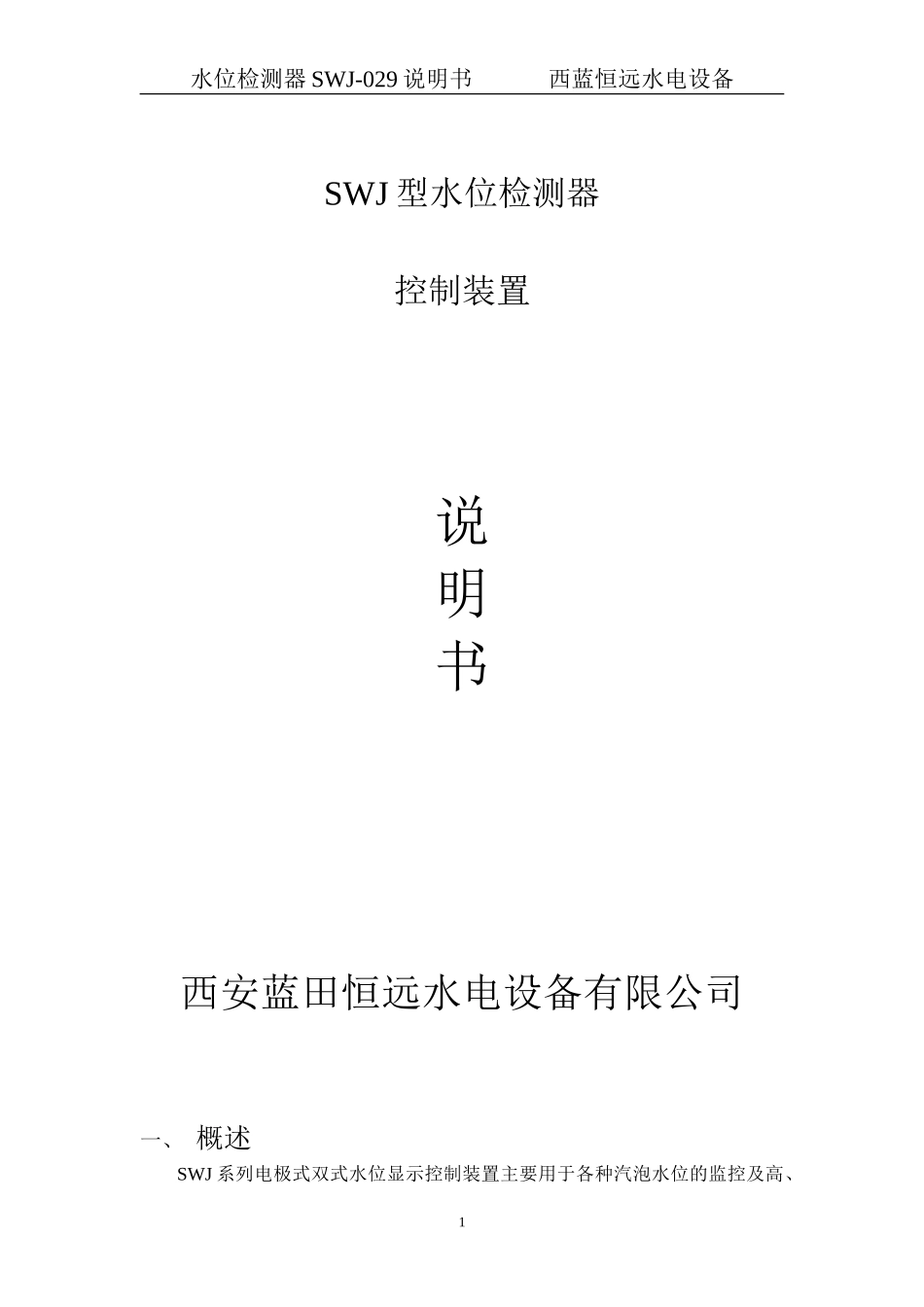

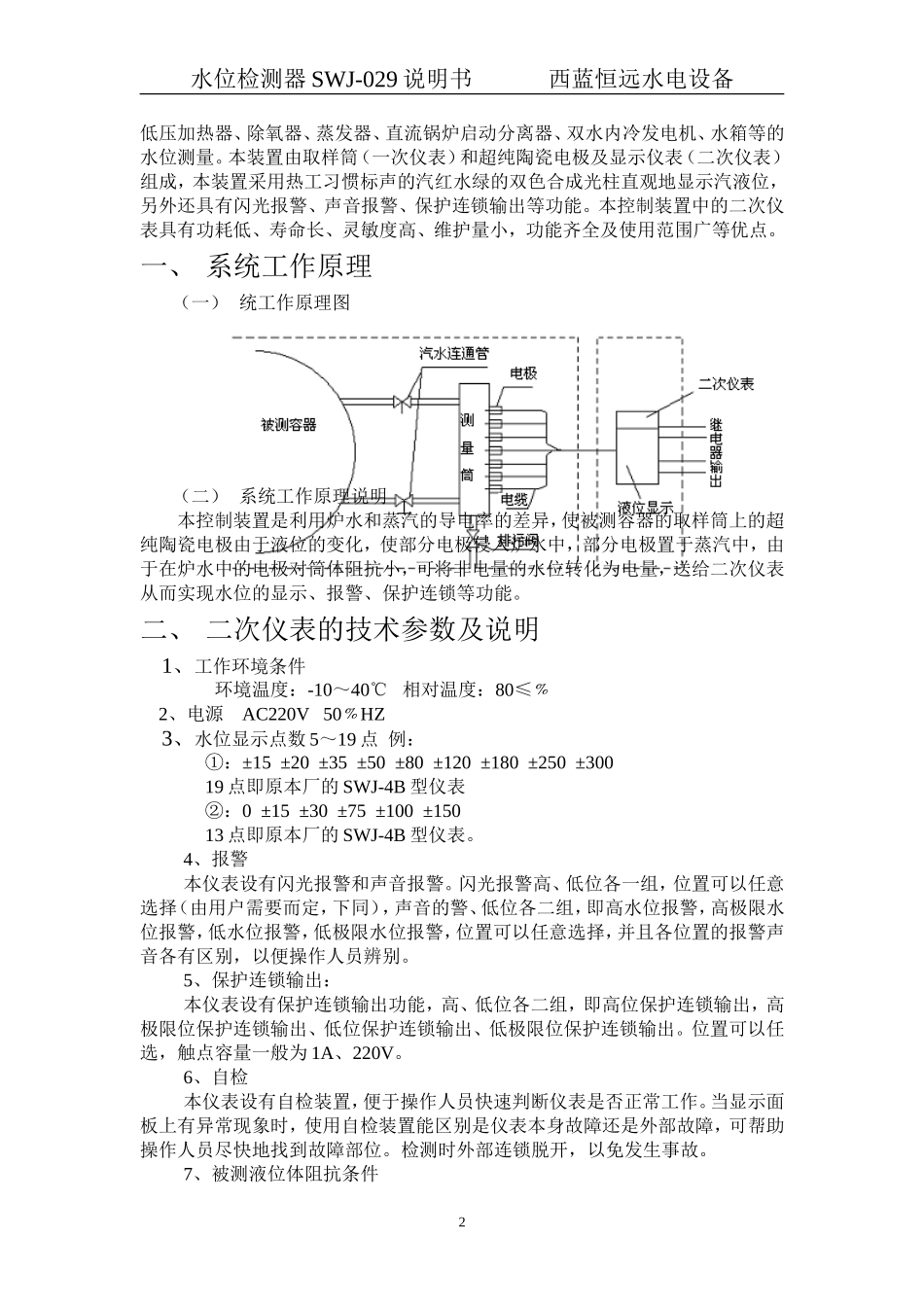

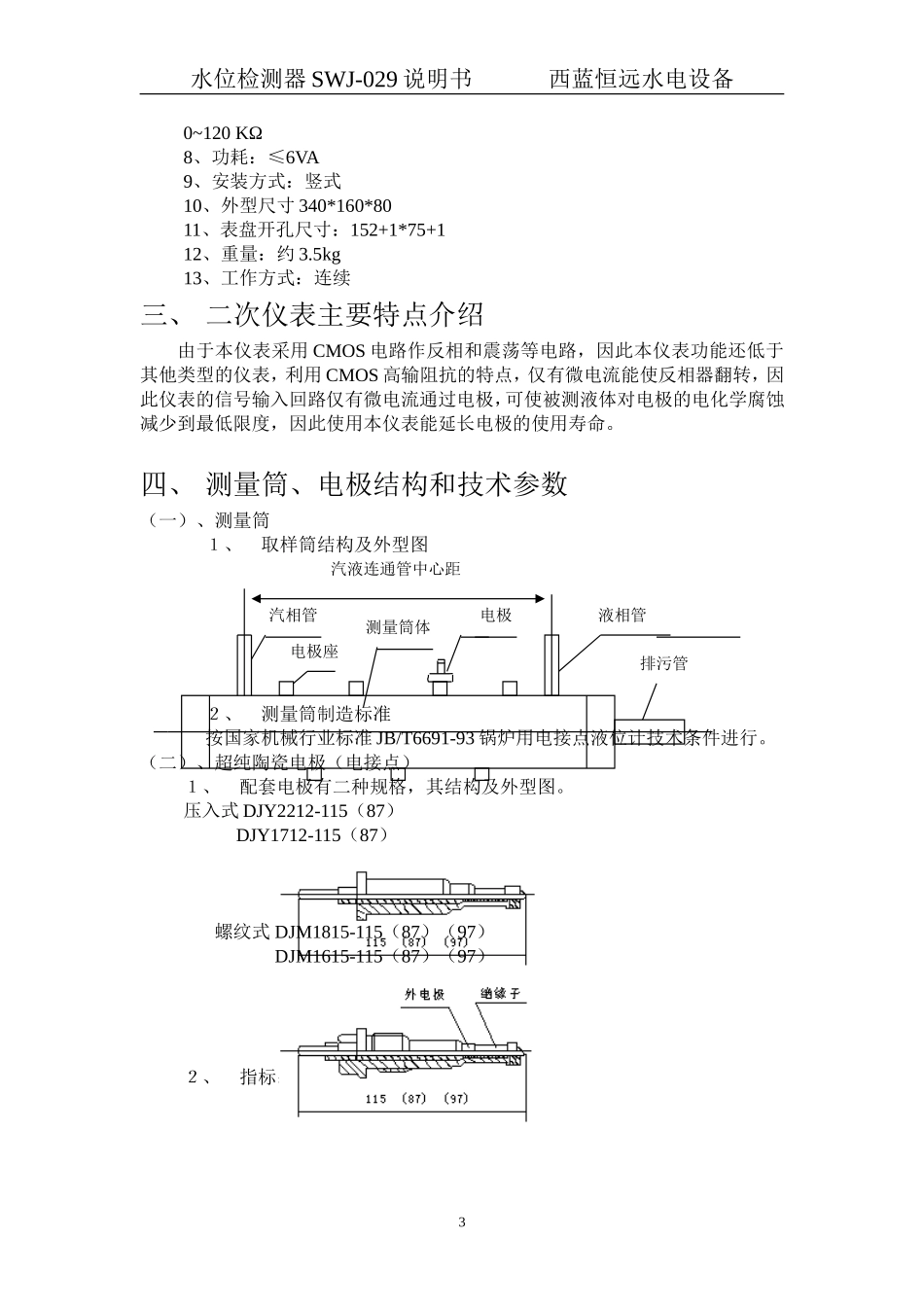

水位检测器SWJ-029说明书西蓝恒远水电设备SWJ型水位检测器控制装置说明书西安蓝田恒远水电设备有限公司一、概述SWJ系列电极式双式水位显示控制装置主要用于各种汽泡水位的监控及高、1水位检测器SWJ-029说明书西蓝恒远水电设备低压加热器、除氧器、蒸发器、直流锅炉启动分离器、双水内冷发电机、水箱等的水位测量。本装置由取样筒（一次仪表）和超纯陶瓷电极及显示仪表（二次仪表）组成，本装置采用热工习惯标声的汽红水绿的双色合成光柱直观地显示汽液位，另外还具有闪光报警、声音报警、保护连锁输出等功能。本控制装置中的二次仪表具有功耗低、寿命长、灵敏度高、维护量小，功能齐全及使用范围广等优点。一、系统工作原理（一）统工作原理图（二）系统工作原理说明本控制装置是利用炉水和蒸汽的导电率的差异，使被测容器的取样筒上的超纯陶瓷电极由于液位的变化，使部分电极侵入炉水中，部分电极置于蒸汽中，由于在炉水中的电极对筒体阻抗小，可将非电量的水位转化为电量，送给二次仪表从而实现水位的显示、报警、保护连锁等功能。二、二次仪表的技术参数及说明1、工作环境条件环境温度：-10～40℃相对温度：80≤﹪2、电源AC220V50﹪HZ3、水位显示点数5～19点例：①：±15±20±35±50±80±120±180±250±30019点即原本厂的SWJ-4B型仪表②：0±15±30±75±100±15013点即原本厂的SWJ-4B型仪表。4、报警本仪表设有闪光报警和声音报警。闪光报警高、低位各一组，位置可以任意选择（由用户需要而定，下同），声音的警、低位各二组，即高水位报警，高极限水位报警，低水位报警，低极限水位报警，位置可以任意选择，并且各位置的报警声音各有区别，以便操作人员辨别。5、保护连锁输出：本仪表设有保护连锁输出功能，高、低位各二组，即高位保护连锁输出，高极限位保护连锁输出、低位保护连锁输出、低极限位保护连锁输出。位置可以任选，触点容量一般为1A、220V。6、自检本仪表设有自检装置，便于操作人员快速判断仪表是否正常工作。当显示面板上有异常现象时，使用自检装置能区别是仪表本身故障还是外部故障，可帮助操作人员尽快地找到故障部位。检测时外部连锁脱开，以免发生事故。7、被测液位体阻抗条件2水位检测器SWJ-029说明书西蓝恒远水电设备0~120KΩ8、功耗：≤6VA9、安装方式：竖式10、外型尺寸340*160*8011、表盘开孔尺寸：152+1*75+112、重量：约3.5kg13、工作方式：连续三、二次仪表主要特点介绍由于本仪表采用CMOS电路作反相和震荡等电路，因此本仪表功能还低于其他类型的仪表，利用CMOS高输阻抗的特点，仅有微电流能使反相器翻转，因此仪表的信号输入回路仅有微电流通过电极，可使被测液体对电极的电化学腐蚀减少到最低限度，因此使用本仪表能延长电极的使用寿命。四、测量筒、电极结构和技术参数（一）、测量筒１、取样筒结构及外型图汽液连通管中心距２、测量筒制造标准按国家机械行业标准JB/T6691-93锅炉用电接点液位计技术条件进行。（二）、超纯陶瓷电极（电接点）１、配套电极有二种规格，其结构及外型图。压入式DJY2212-115（87）DJY1712-115（87）螺纹式DJM1815-115（87）（97）DJM1615-115（87）（97）２、指标：A、工作温度≤372℃B、工作压力≤22MpaC、绝缘性能＞1000MΩ3汽相管电极座测量筒体电极液相管排污管水位检测器SWJ-029说明书西蓝恒远水电设备六、安装、使用、维护（一）液位变送器必须与水平面垂直安装。（二）液位变送器与被检测容器中间用一定规格阀门连接，以利运行中对电极的更换和维护。（三）电极装入取样筒时螺纹处涂少许石墨油脂，以利维护、更换。（四）如需检查更换二次仪表内元件，只要抽出机芯即可。更换元件时所用的电烙铁、测试仪表都必须良好接地。（五）运用中如有故障。１、当检测开关打向“K1”时按自检按钮、液位绿灯应全亮，不亮的绿灯可能是此发光二极管损坏，否则是对应的显示单元元器件故障，如个别绿灯在正常工作时不亮，而检测时亮，则是此绿灯对应的电极到仪表的引线有断路故障。２、当检测开关打向“K2”时，按一下自检按钮，汽位红灯应全亮，否则是发光二极管损坏，或者对应的电路有故障。３、声光报警及保护连锁输...
