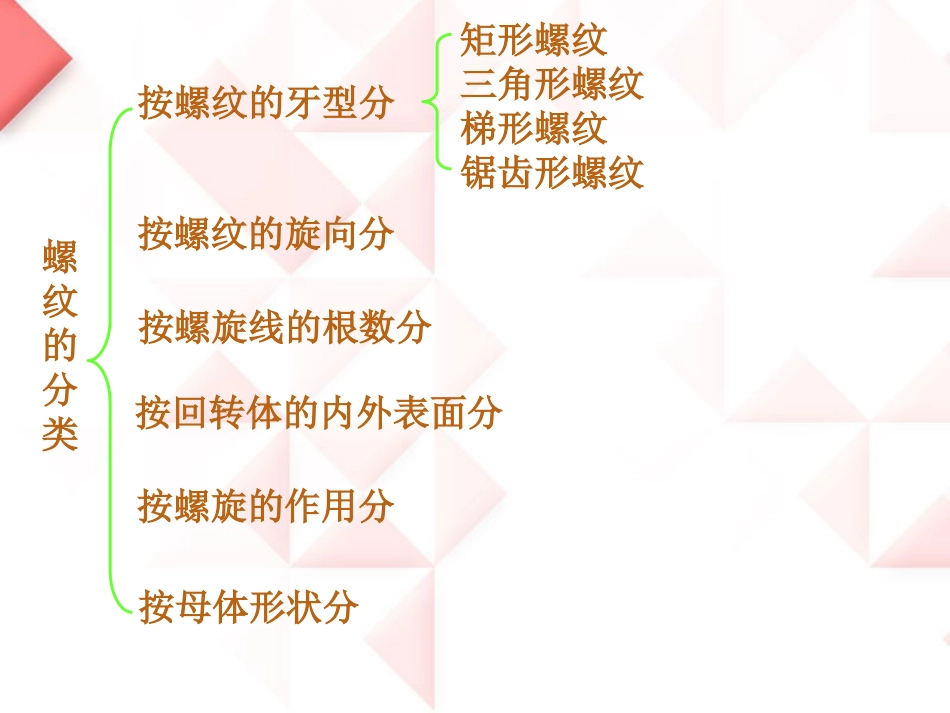

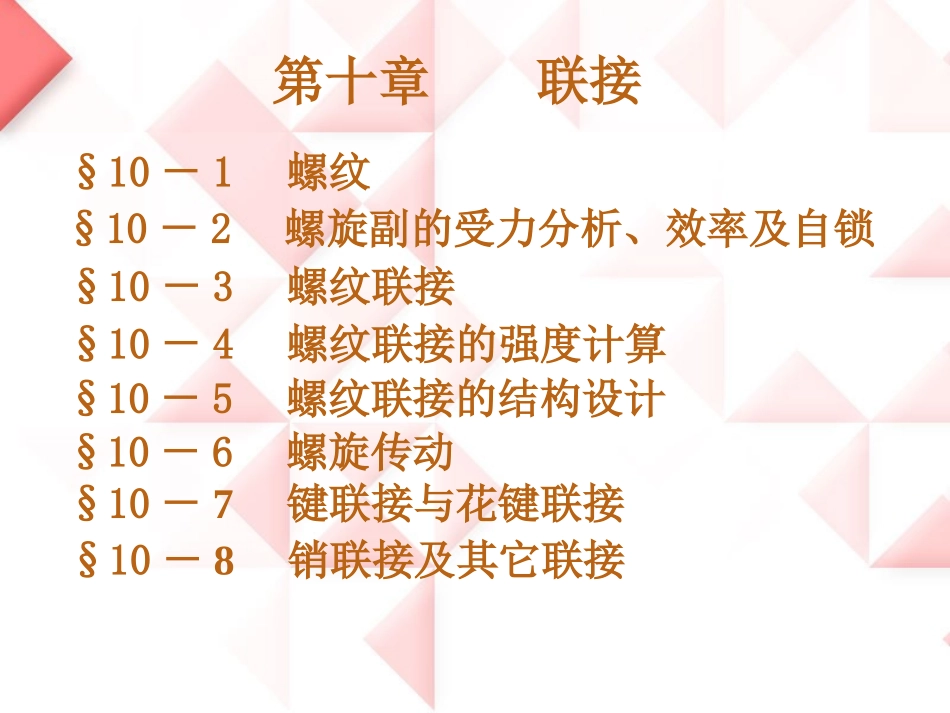

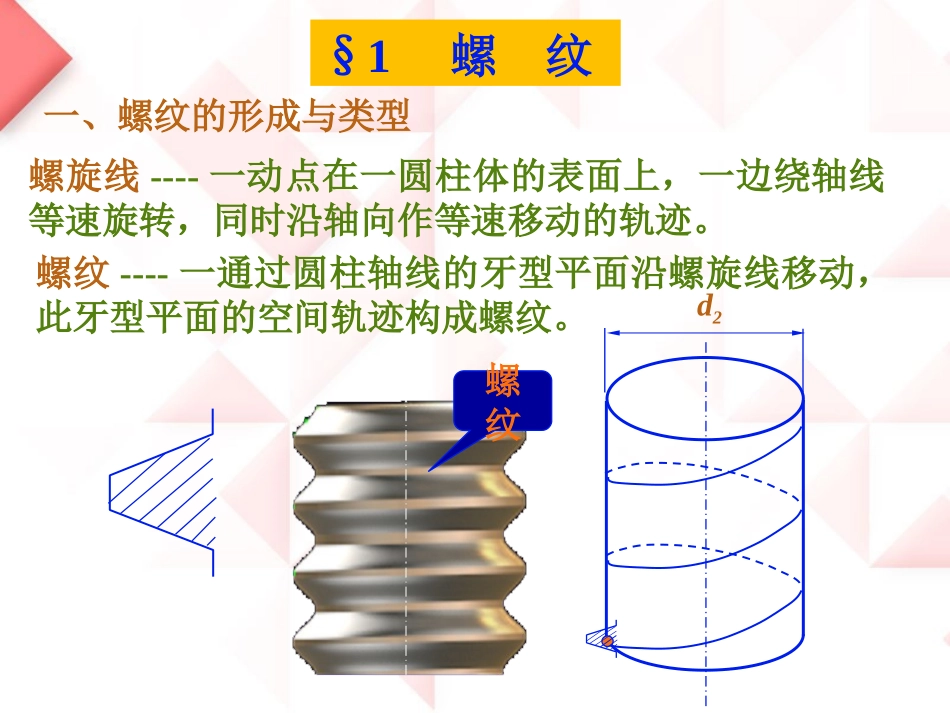

第十章联接§10－1螺纹§10－2螺旋副的受力分析、效率及自锁§10－3螺纹联接§10－5螺纹联接的结构设计§10－7键联接与花键联接§10－8销联接及其它联接§10－4螺纹联接的强度计算§10－6螺旋传动一、螺纹的形成与类型§1螺纹d2螺旋线----一动点在一圆柱体的表面上，一边绕轴线等速旋转，同时沿轴向作等速移动的轨迹。螺纹----一通过圆柱轴线的牙型平面沿螺旋线移动，此牙型平面的空间轨迹构成螺纹。螺纹按螺纹的牙型分螺纹的分类按螺纹的旋向分按螺旋线的根数分按回转体的内外表面分按螺旋的作用分按母体形状分矩形螺纹三角形螺纹梯形螺纹锯齿形螺纹螺纹的牙型矩形螺纹三角形螺纹梯形螺纹锯齿形螺纹15º30º3º30º按螺纹的牙型分螺纹的分类按螺纹的旋向分按螺旋线的根数分按回转体的内外表面分按螺旋的作用分按母体形状分矩形螺纹三角形螺纹梯形螺纹锯齿形螺纹右旋螺纹左旋螺纹普通螺纹管螺纹按螺纹的牙型分螺纹的分类按螺纹的旋向分按螺旋线的根数分按回转体的内外表面分按螺旋的作用分按母体形状分矩形螺纹三角形螺纹梯形螺纹锯齿形螺纹右旋螺纹左旋螺纹单线螺纹多线螺纹外螺纹内螺纹螺纹副外螺纹内螺纹按螺纹的牙型分螺纹的分类按螺纹的旋向分按螺旋线的根数分按回转体的内外表面分按螺旋的作用分按母体形状分矩形螺纹三角形螺纹梯形螺纹锯齿形螺纹右旋螺纹左旋螺纹单线螺纹多线螺纹外螺纹内螺纹联接螺纹传动螺纹螺旋传动联接螺纹传动螺纹按螺纹的牙型分螺纹的分类按螺纹的旋向分按螺旋线的根数分按回转体的内外表面分按螺旋的作用分按母体形状分矩形螺纹三角形螺纹梯形螺纹锯齿形螺纹右旋螺纹左旋螺纹单线螺纹多线螺纹外螺纹内螺纹联接螺纹传动螺纹圆柱螺纹圆锥螺纹圆柱螺纹圆锥螺纹管螺纹(3)中径d2也是一个假想圆柱的直径，该圆柱的母线上牙型沟槽和凸起宽度相等。βd1d2d(1)大径d公称直径与外螺纹牙顶(或内螺纹牙底)相重合的假想圆柱体的直径。(2)小径d1与外螺纹牙底(或内螺纹牙顶)相重合的假想圆柱体的直径。(4)螺距P相邻两牙在中径线上对应两点间的轴向距离。(5)导程Ph(6)螺纹升角ψ中径d2圆柱上，螺旋线的切线与垂直于螺纹轴线的平面的夹角(7)牙型角α轴向截面内螺纹牙型相邻两侧边的夹角。牙型侧边与螺纹轴线的垂线间的夹角。tgψ=πd2nP牙型斜角βαβψπd2PhψPh=nP同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离P二、螺纹的主要几何参数SPP/2P/2(8)接触高度h内外螺纹旋合后，接触面的径向高度。h§2螺旋副的受力分析、效率及自锁一、受力分析：1、矩形螺纹：旋紧螺母时：松退螺母时：)tan(FFt)tan(FFt2、非矩形螺纹：cosFFNFFFFcoscostancos令旋紧螺母时：松退螺母时：)tan(FFt)tan(FFt式中ρν——当量摩擦角二、效率与自锁：1.效率：效率为螺母旋转一圈有用功与总功的比值，即有）（）（输入总功有用功tantandFtantandFdFSF222t2.自锁：无论轴向载荷多大，螺母也不会自行松退，这种现象称为自锁。螺纹副的自锁条件为2πarctgdnPψ3.分析：由螺纹升角可知：螺纹的线数愈多，螺距愈大，升角也愈大。由右图可知螺纹升角愈大，效率愈高。故在螺旋传动中应采用多线、大螺距的螺纹以提高传动效率；在螺纹联接中应采用单线、小螺距的螺纹以提高自锁性能，增加联接的可靠性。此外三角形螺纹的较大，进而ρν较大，具有良好的自锁性能，多用于联接；梯形、锯齿形螺纹多用于传动。§3螺纹联接一、螺纹联接的基本类型除上述联接的基本类型外，在机器中，还有一些特殊结构的螺纹联接。如：T型槽螺栓联接、吊环螺钉联接和地脚螺栓联接等。㈠螺栓联接铰制孔用螺栓（又称受剪螺栓、或配合螺栓）普通螺栓（又称受拉螺栓）㈡双头螺柱联接㈢螺钉联接㈣紧定螺钉联接二、标准螺纹联接件螺纹联接的类型很多，在机械制造中常见的螺纹联接件的结构型式和尺寸都已经标准化，设计时可以根据有关标准选用。三、螺纹联接的预紧与防松1.螺纹联接的预紧螺纹联接使用时为增强联接的刚度、紧密性及可靠性，通常在装配时需要拧紧，使螺栓...
