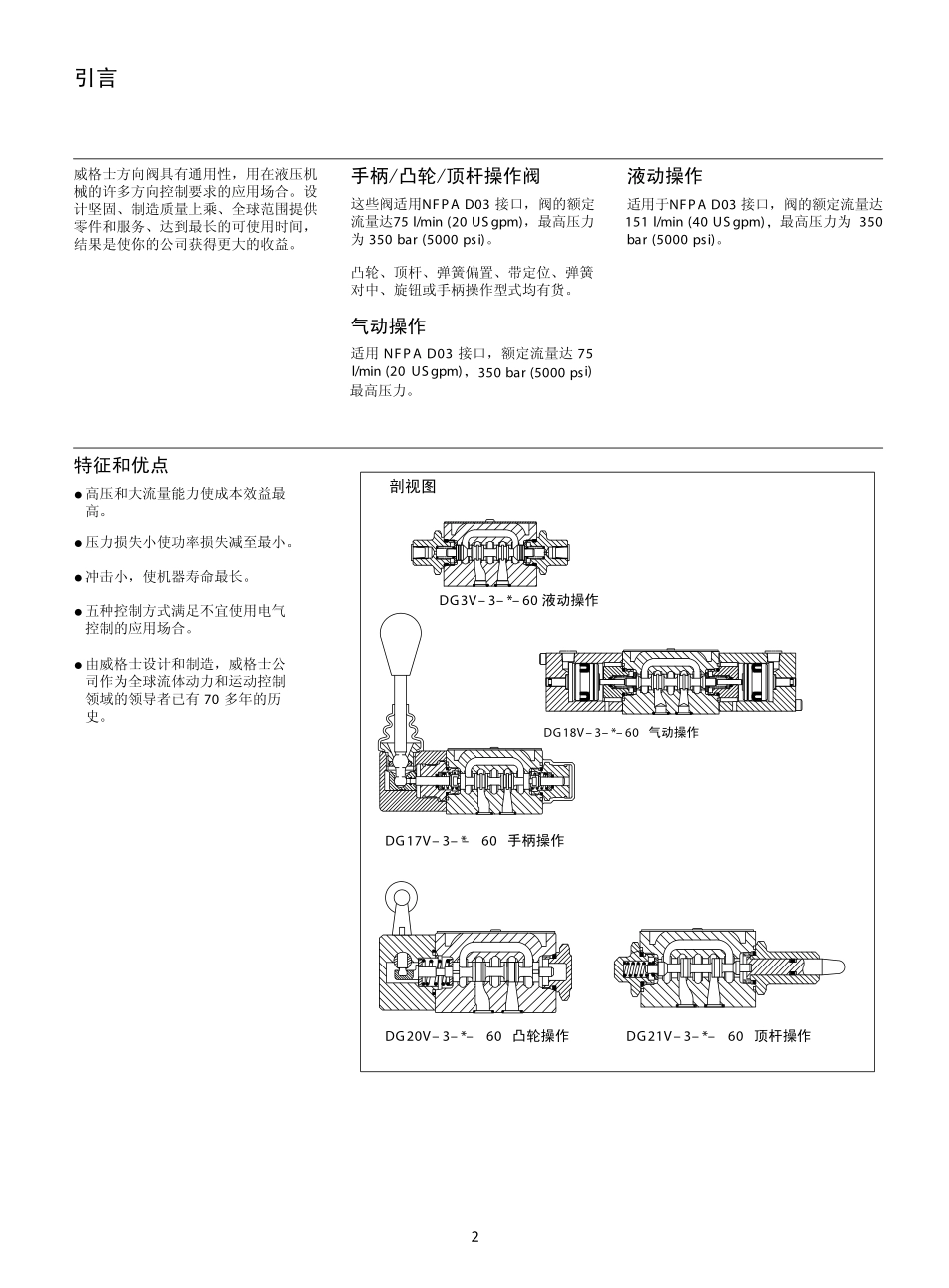

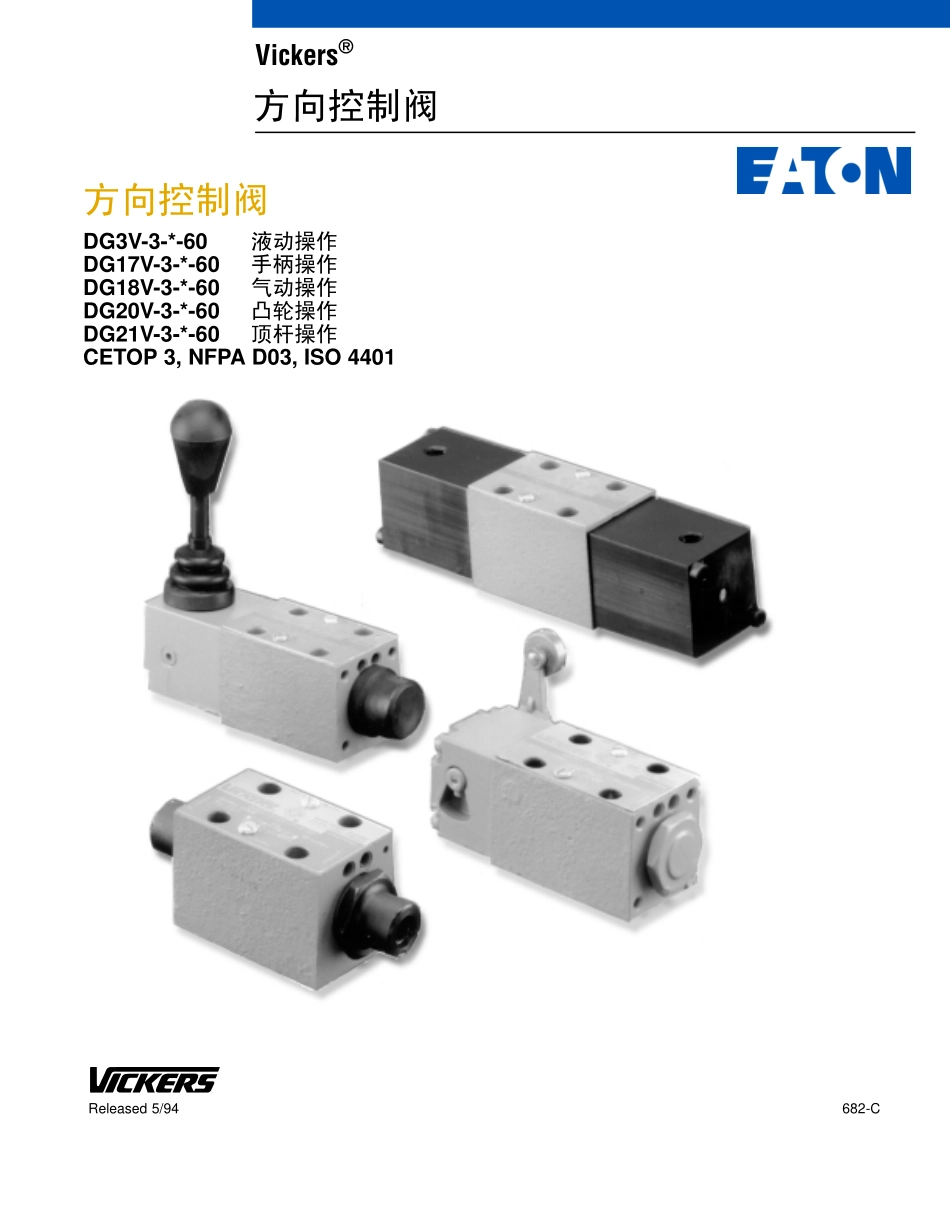

方向控制阀DG3V-3-*-60液动操作DG17V-3-*-60手柄操作DG18V-3-*-60气动操作DG20V-3-*-60凸轮操作DG21V-3-*-60顶杆操作CETOP3,NFPAD03,ISO4401682-CReleased5/94Vickers®方向控制阀2引言威格士方向阀具有通用性，用在液压机械的许多方向控制要求的应用场合。设计坚固、制造质量上乘、全球范围提供零件和服务、达到最长的可使用时间，结果是使你的公司获得更大的收益。手柄/凸轮/顶杆操作阀这些阀适用NFPAD03接口，阀的额定流量达75l/min(20USgpm)，最高压力为350bar(5000psi)。凸轮、顶杆、弹簧偏置、带定位、弹簧对中、旋钮或手柄操作型式均有货。适用NFPAD03接口，额定流量达75l/min(20USgpm)，350bar(5000psi)液动操作适用于NFPAD03接口，阀的额定流量达151l/min(40USgpm)，最高压力为350bar(5000psi)。特征和优点●�高压和大流量能力使成本效益最高。●�压力损失小使功率损失减至最小。●�冲击小，使机器寿命最长。●�五种控制方式满足不宜使用电气控制的应用场合。●�由威格士设计和制造，威格士公司作为全球流体动力和运动控制领域的领导者已有70多年的历史。DG17V–3–*–60手柄操作DG18V–3–*–60气动操作剖视图DG3V–3–*–60液动操作DG20V–3–*–60凸轮操作DG21V–3–*–60顶杆操作气动操作最高压力。3目录表概括资料4.................................................................................DG3V-3-*-60液动操作DG**V-3-*-60手柄/凸轮/顶杆操作DG18V-3-*-60气动操作安装位置5.................................................................................维护资料液压操作器型号编法7.......................................................................DG3V-3-60功能符号8......................................................................DG3V-3-60性能数据9.......................................................................DG3V-3-60安装尺寸10..................................................................手柄/凸轮/顶杆操作器型号编法11..............................................................DG17/20/21V-3-60功能符号12...............................................................压降DG17V-3-60安装尺寸15.................................................................DG20V-3-60安装尺寸16.................................................................DG21V-3-60安装尺寸17.................................................................气动操作器型号编法18............................................................................DG18V-3-60功能符号19....................................................................压降20..................................................................................DG18V-3-60安装尺寸21.................................................................安装接口23.................................................................................应用数据24...................................................................................................................................................................................................................................................4概括资料概述可以提供五种带有不同控制的阀，主要用来控制油液在系统中流动的起动、停止和方向。基本上这类阀是从著名的DG4V-3-60系列电磁阀(见威格士样本#GB-C-2015)发展起来的。这些手动阀有9种不同的阀芯型式可以选，取决于阀的配置，所有阀芯均设计成冲击小的特性。通过液压、手动、气动、凸轮或顶杆操作对控制输入的外部调节，可以适应不宜使用电气控制的几乎任何要求。型号包括无弹簧、弹簧偏置、弹簧对中和带定位的品种。DG3V-3-*-60液压操作液压操作的DG3V-3-*-60方向阀用于控制DG**V-3-*-60手动/凸轮/顶杆操作工作资料DG21V-3顶杆操作器阀是内部泄油至油DG17/20/21...
