山东大学考研专业课_机械设计第6章螺纹联接VIP免费

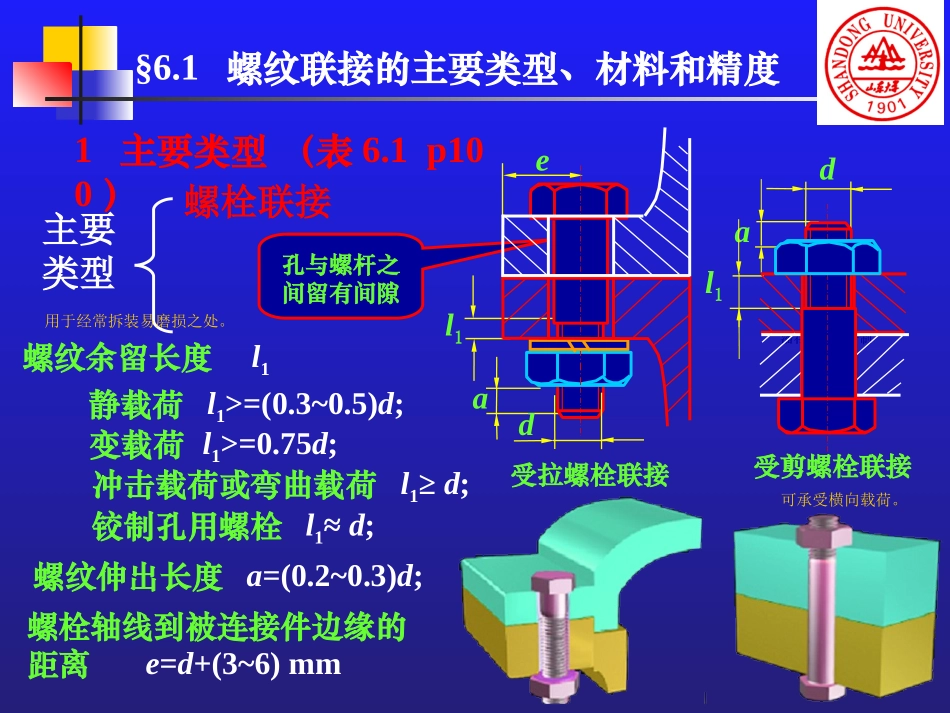

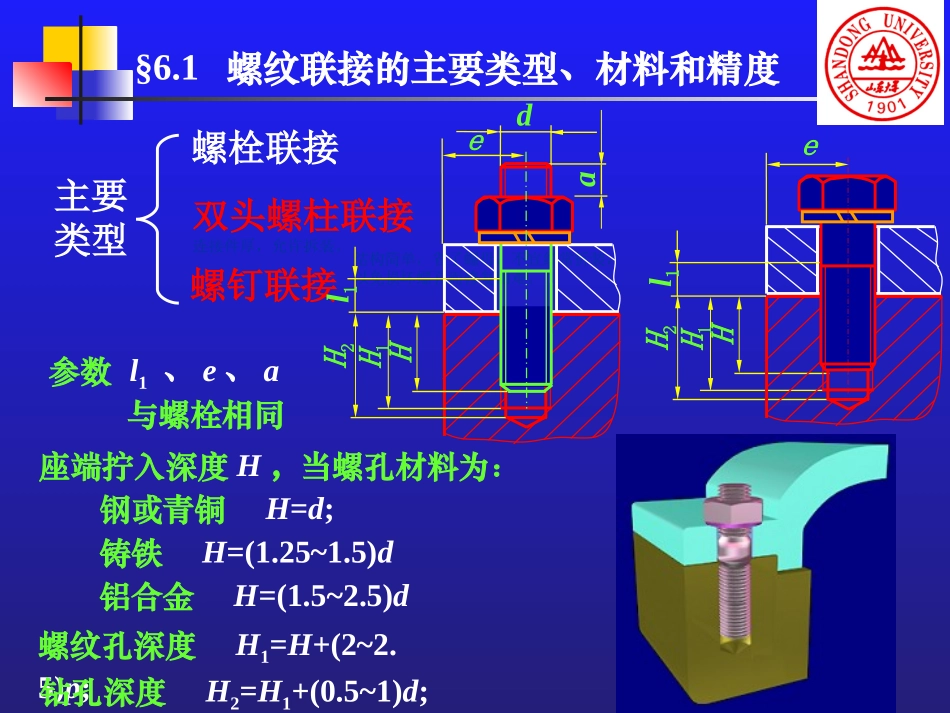

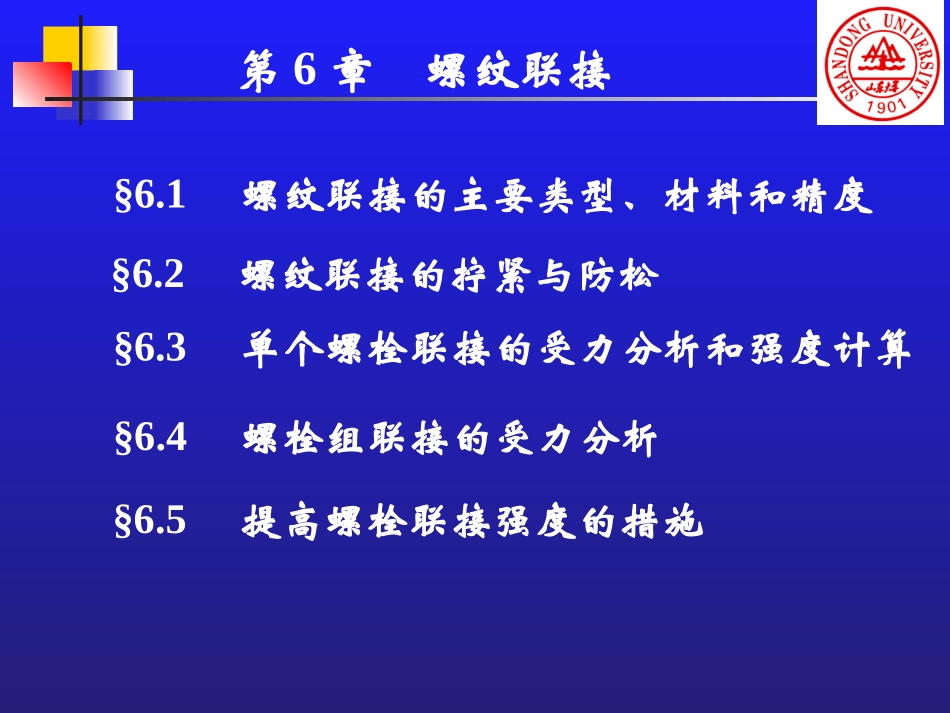

第6章螺纹联接§6.1螺纹联接的主要类型、材料和精度§6.2螺纹联接的拧紧与防松§6.3单个螺栓联接的受力分析和强度计算§6.5提高螺栓联接强度的措施§6.4螺栓组联接的受力分析1主要类型（表6.1p100）螺栓联接主要类型螺纹余留长度l1静载荷l1>=(0.3~0.5)d;变载荷l1>=0.75d;冲击载荷或弯曲载荷l1≥d;铰制孔用螺栓l1≈d;螺纹伸出长度a=(0.2~0.3)d;螺栓轴线到被连接件边缘的距离e=d+(3~6)mm用于经常拆装易磨损之处。孔与螺杆之间留有间隙可承受横向载荷。a受剪螺栓联接d潘存云教授研制l1§6.1螺纹联接的主要类型、材料和精度ael1d受拉螺栓联接§6.1螺纹联接的主要类型、材料和精度螺栓联接主要类型螺钉联接座端拧入深度H，当螺孔材料为：双头螺柱联接连接件厚，允许拆装。钢或青铜H=d;铸铁H=(1.25~1.5)d铝合金H=(1.5~2.5)d螺纹孔深度H1=H+(2~2.5)p;钻孔深度H2=H1+(0.5~1)d;参数l1、e、a与螺栓相同结构简单，省了螺母，不宜经常拆装，以免损坏螺孔而修复困难。eHH1H2l1ael1HH1H2d§6.1螺纹联接的主要类型、材料和精度紧定螺钉联接紧定螺钉螺栓联接主要类型螺钉联接双头螺柱联接§6.1螺纹联接的主要类型、材料和精度2螺纹紧固件的性能等级和材料螺栓、螺柱、螺钉的性能等级分为10级：3.64.65.65.86.88.89.810.912.9螺栓、螺柱、螺钉的材料：3.6－低谈钢4.6～6.8－低碳钢或中碳钢8.89.8－中碳钢或低碳合金钢10.9－中碳钢、低碳钢或中碳合金钢12.9－合金钢螺母的性能等级：m≥0.8D4568910120.5D≤m<0.8D0405螺母的材料：中碳钢§6.1螺纹联接的主要类型、材料和精度3螺纹公差和精度螺纹公差内螺纹的公差带为G和H两种，外螺纹的公差带为e,f,g,h四种。精度标准规定了三种不同的精度：精密、中等、粗糙。§6.2螺纹联接的拧紧与防松拧紧：大多数螺纹连接在装配时都需要拧紧，使之在承受工作载荷之前，预先受到力的作用，这个预加作用力称为预紧力。拧紧的目的：增强连接的可靠性和紧密性，以防止受载后被连接件间出现缝隙或发生相对移动。预紧力的确定原则：拧紧后螺纹连接件的预紧应力不得超过其材料的屈服极限s的80%。一般螺纹连接在装配时都必须拧紧，这时螺纹连接受到预紧力的作用。对于重要的螺纹连接，应控制其预紧力，因为预紧力的大小对螺纹连接的可靠性，强度和密封均有很大影响。碳素钢螺栓：F0≤(0.6~0.7)σsA1合金钢螺栓：F0≤(0.5~0.6)σsA1A1——危险截面积，A1≈πd21/41螺纹联接的拧紧§6.2螺纹联接的拧紧与防松拧紧力矩T1－克服螺纹副相对转动的阻力矩；T2－克服螺母支撑面上的摩擦阻力矩；设预紧力为F’或预紧力（不受轴向载荷）简化公式适用于M10~M60的粗牙螺纹，f’=0.15,fc=0.15,T≈0.2F’dF‘是由连接要求决定的，为了发挥螺栓的工作能力和保证预紧可靠，应取：注意：对于重要的连接，应尽可能采用大于M12的螺栓。F‘d0dT总力矩dFkdFdDdDdddTTTtv2021303122132tan21§6.2螺纹联接的拧紧与防松测力矩扳手预紧力控制方法:连接用三角形螺纹都具有自锁性，在静载荷和工作温度变化不大时，不会自动松脱。但在冲击、振动和变载条件下，预紧力可能在某一瞬时消失，连接仍有可能松动。高温下的螺栓连接，由于温度变形差异等，也可能发生松脱现象（如高压锅），因此设计时必须考虑防松。即防止相对转动。F定力矩扳手通常螺纹连接拧紧是凭工人的经验来决定的，重要螺栓则必须预紧力进行精确控制。(1)凭手感经验(2)测力矩扳手(3)定力矩扳手(4)测定伸长量LSLMLS§6.2螺纹联接的拧紧与防松尼龙圈锁紧螺母连接用三角形螺纹都具有自锁性，在静载荷和工作温度变化不大时，不会自动松脱。但在冲击、振动和变载条件下，预紧力可能在某一瞬时消失，连接仍有可能松动而失效。高温下的螺栓连接，由于温度变形差异可能发生松脱现象（如高压锅），因此设计时必须考虑防松，即防止相对转动。防松的方法利用摩擦防松弹簧垫圈对顶螺母2防松－防止螺旋副相对转动。§6.2螺纹联接的拧紧与防松开口销与六角开槽螺母串联钢丝直接锁住圆螺母用止动垫圈潘存云教授研制止动垫圈潘存云教授研制潘存云教授研制§6.2螺纹联接的拧紧与防松冲点防...
