房屋建筑构造3VIP免费

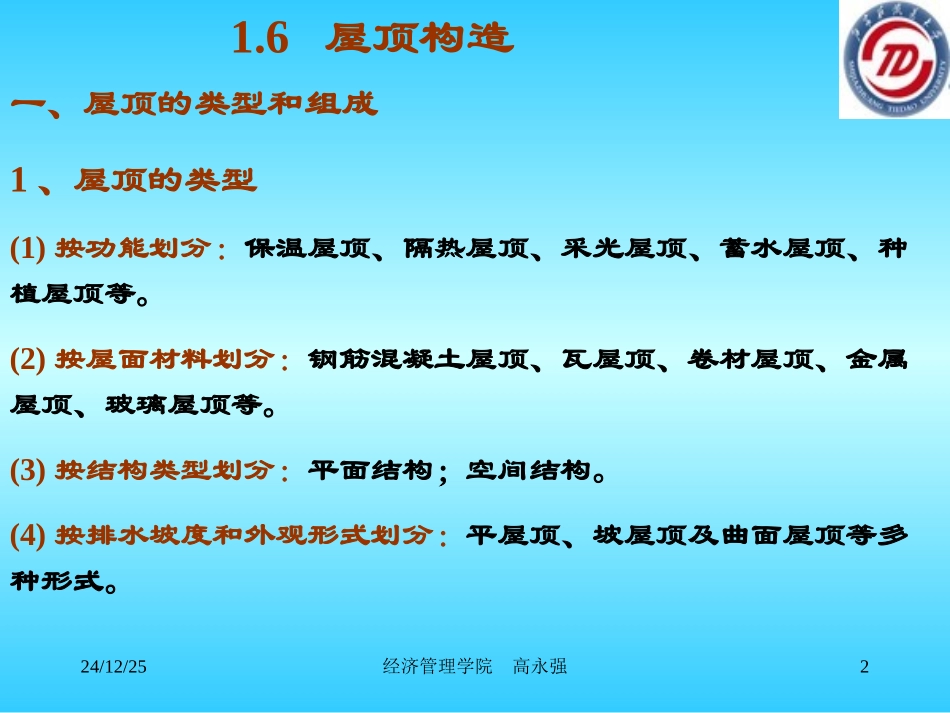

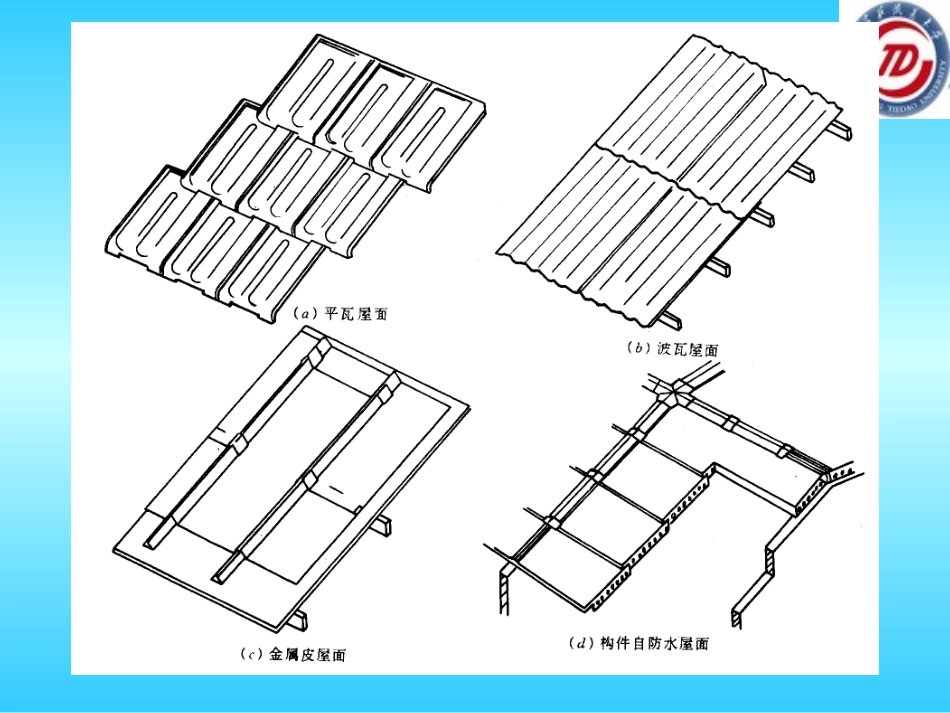

24/12/25经济管理学院高永强1房屋建筑构造高永强24/12/25经济管理学院高永强21.6屋顶构造一、屋顶的类型和组成1、屋顶的类型(1)按功能划分：保温屋顶、隔热屋顶、采光屋顶、蓄水屋顶、种植屋顶等。(2)按屋面材料划分：钢筋混凝土屋顶、瓦屋顶、卷材屋顶、金属屋顶、玻璃屋顶等。(3)按结构类型划分：平面结构；空间结构。(4)按排水坡度和外观形式划分：平屋顶、坡屋顶及曲面屋顶等多种形式。24/12/25经济管理学院高永强324/12/25经济管理学院高永强4各种类型屋顶的形态24/12/25经济管理学院高永强624/12/25经济管理学院高永强7老虎窗和威卢克斯窗24/12/25经济管理学院高永强824/12/25经济管理学院高永强924/12/25经济管理学院高永强1024/12/25经济管理学院高永强1124/12/25经济管理学院高永强122、屋顶的组成(1)屋面层起围护、抗渗、排水作用。(2)承重结构层屋面梁板结构、屋架、空间结构体系等。(3)保温隔热层保温和隔热作用。(4)顶棚层装饰美观，安装灯具，埋藏管线，有时起保温、通风作用。屋顶的组成（a）坡屋顶（b）平屋顶坡屋顶坡度的形成及屋面支承系统传统梁架支承坡屋顶24/12/25经济管理学院高永强143、屋顶的作用和设计要求屋顶的作用承重、围护、保温隔热、防水排水、立面造型设计要求(1)防水可靠，排水迅速(2)保温隔热性能良好(3)结构安全可靠(4)造型美观(5)其它功能要求(屋顶花园、停机坪、太阳能集热器等)。24/12/25经济管理学院高永强1524/12/25经济管理学院高永强16(二)屋顶的坡度1.坡度的表示斜率法、百分比法、角度法。平屋顶——坡度小于5％。常用2％、3％，上人屋面常用1％、2％。坡屋顶——坡度大于10％。24/12/25经济管理学院高永强17二、平屋顶构造平屋顶的组成1.防水层(整片铺设)2.保温隔热层3.承重结构层(梁板式结构)4.顶棚层(与楼板相同)24/12/25经济管理学院高永强18平屋顶的坡度一般小于5%，上人屋面为1%—2%，不上人屋面为2%—5%。（1）材料找坡（垫置找坡）采用轻质材料的找坡层铺垫形成坡度。（2）结构找坡（搁置找坡）采用结构层铺设形成坡度。1、平屋顶的排水坡度24/12/25经济管理学院高永强192、平屋顶的排水方式（1）无组织排水屋檐板挑出，使屋面的雨水自由落至室外地坪的散水上。多用于雨水量较少的地区(年降雨量≤900mm地区）。24/12/25经济管理学院高永强20（2）有组织排水在年降雨量＞900mm，檐口高度＞8m，或年降雨量＜900mm，檐口高度＞10m时，应采用有组织排水。将屋面雨水汇入檐沟或天沟，再通过雨水管排至明沟或暗沟。24/12/25经济管理学院高永强21(1)外排水A.挑檐沟排水在屋面四周或纵向檐口处挑出檐沟，沟底设雨水口连接雨水管。B.女儿墙排水高出屋面的女儿墙内沿屋面做1%垫坡，墙底设雨水口连接雨水管穿墙外引下。C.女儿墙挑檐沟排水既设挑檐沟又设女儿墙，墙底设排水口排向檐沟，沟底设雨水口连接雨水管。24/12/25经济管理学院高永强22挑檐沟外排水女儿墙挑檐沟外排水女儿墙外排水24/12/25经济管理学院高永强23图片长天沟外排水内落外排水暗管外排水24/12/25经济管理学院高永强24(2)内排水——雨水管沿室内引下。A.内垫坡排水——女儿墙内沿屋面做1%垫坡，屋面板底设雨水口连接雨水管。B.内檐沟排水——女儿墙内沿屋面做檐沟，沟底设雨水口连接雨水管。C.内天沟排水——屋顶中部设天沟，沟底设雨水口。适用于内廊式多层或高层建筑。24/12/25经济管理学院高永强2524/12/25经济管理学院高永强26内排水24/12/25经济管理学院高永强273.排水组织设计要点(1)檐沟净宽度≥200mm，分水线最小深度≥120mm。(2)雨水口的间距≤18m。(3)檐沟、天沟女儿墙内沿用材料垫坡0.5~1％。(4)屋面宽度＜12m时，可采用单坡排水。(5)雨水管管径100～125mm，用管箍卡在墙面上，管箍间距≤1.2m。24/12/25经济管理学院高永强2824/12/25经济管理学院高永强2924/12/25经济管理学院高永强30(四)平屋顶卷材防水屋面特点：能适应温度、振动、不均匀沉降等变化，整体性好，不易渗漏。适用于防水等级Ⅰ～Ⅳ级屋面。1.防水材料(1)卷材——A.沥青防水卷材（常用）B.高聚物改性沥青类卷材C.高分子类卷材(2)卷材胶粘剂——冷底子油、沥青胶。24/12/25经济管理学院高永...
