土木工程实验指导书VIP专享VIP免费

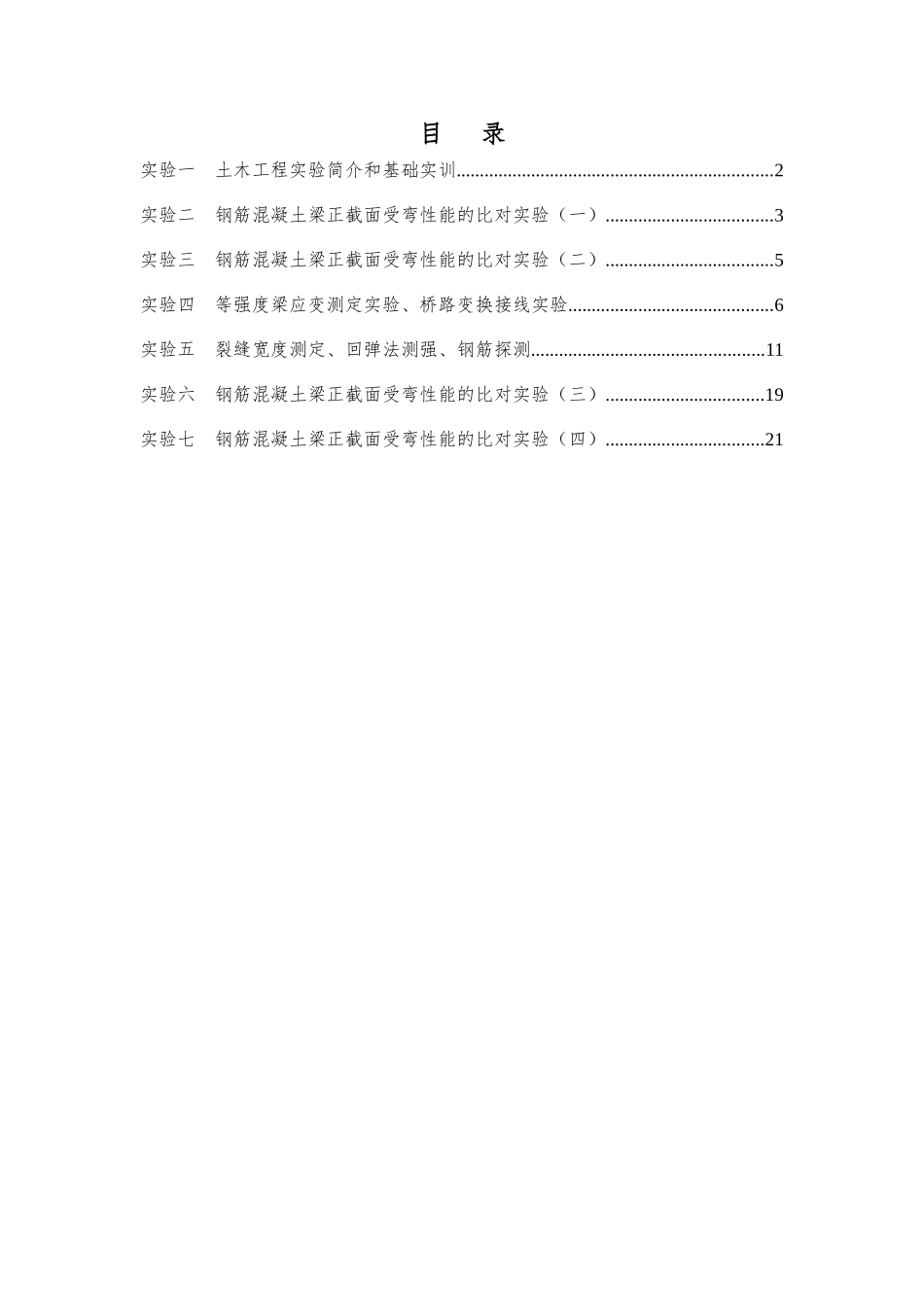

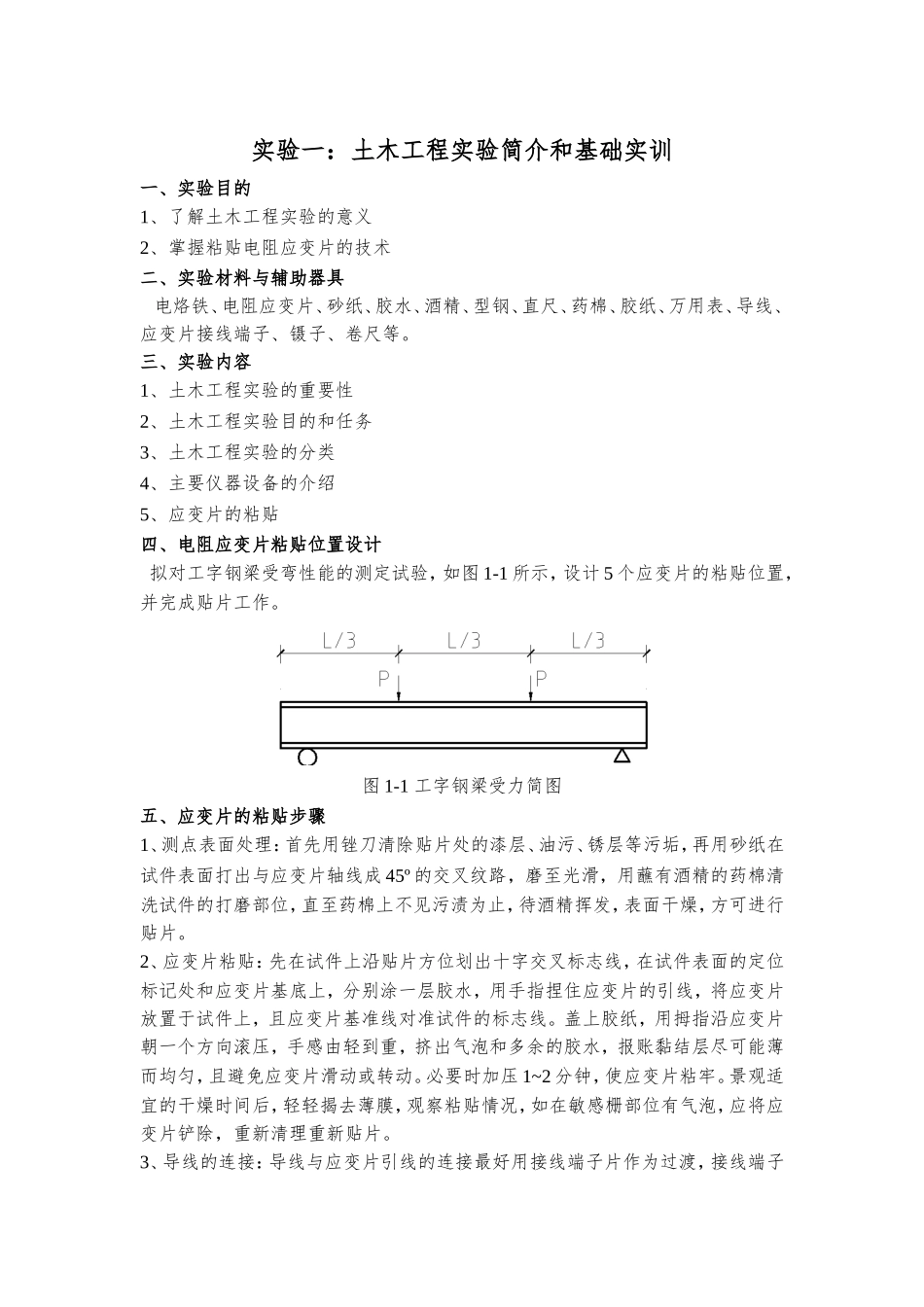

目录实验一土木工程实验简介和基础实训....................................................................2实验二钢筋混凝土梁正截面受弯性能的比对实验（一）....................................3实验三钢筋混凝土梁正截面受弯性能的比对实验（二）....................................5实验四等强度梁应变测定实验、桥路变换接线实验............................................6实验五裂缝宽度测定、回弹法测强、钢筋探测..................................................11实验六钢筋混凝土梁正截面受弯性能的比对实验（三）..................................19实验七钢筋混凝土梁正截面受弯性能的比对实验（四）..................................21实验一：土木工程实验简介和基础实训一、实验目的1、了解土木工程实验的意义2、掌握粘贴电阻应变片的技术二、实验材料与辅助器具电烙铁、电阻应变片、砂纸、胶水、酒精、型钢、直尺、药棉、胶纸、万用表、导线、应变片接线端子、镊子、卷尺等。三、实验内容1、土木工程实验的重要性2、土木工程实验目的和任务3、土木工程实验的分类4、主要仪器设备的介绍5、应变片的粘贴四、电阻应变片粘贴位置设计拟对工字钢梁受弯性能的测定试验，如图1-1所示，设计5个应变片的粘贴位置，并完成贴片工作。图1-1工字钢梁受力简图五、应变片的粘贴步骤1、测点表面处理：首先用锉刀清除贴片处的漆层、油污、锈层等污垢，再用砂纸在试件表面打出与应变片轴线成45º的交叉纹路，磨至光滑，用蘸有酒精的药棉清洗试件的打磨部位，直至药棉上不见污渍为止，待酒精挥发，表面干燥，方可进行贴片。2、应变片粘贴：先在试件上沿贴片方位划出十字交叉标志线，在试件表面的定位标记处和应变片基底上，分别涂一层胶水，用手指捏住应变片的引线，将应变片放置于试件上，且应变片基准线对准试件的标志线。盖上胶纸，用拇指沿应变片朝一个方向滚压，手感由轻到重，挤出气泡和多余的胶水，报账黏结层尽可能薄而均匀，且避免应变片滑动或转动。必要时加压1~2分钟，使应变片粘牢。景观适宜的干燥时间后，轻轻揭去薄膜，观察粘贴情况，如在敏感栅部位有气泡，应将应变片铲除，重新清理重新贴片。3、导线的连接：导线与应变片引线的连接最好用接线端子片作为过渡，接线端子片用胶水固定于试件上，导线头和接线端子片上的铜箔都预先挂锡，然后将应变片引线和导线焊接在端子片上，不能出现“虚焊”。最后，用胶布将导线固定在试件上。4、应变片的粘贴质量检查：万用表量测应变片的绝缘电阻，观察应变片的零点漂移，漂移值小于5（3分钟之内）任务合格。5、绝缘处理：用绝缘胶带将焊接裸露处与构件隔绝，同时将两线隔绝；用胶带将线固定在构件上，同时留有松弛段，胶带包紧即可，切忌过厚6、防水和防潮处理：防潮措施必须在检查应变片质量合格后立即进行，用松香石蜡或凡士林涂于应变片表面，使应变片与空气隔离达到防潮目的。防水处理采用环氧树脂胶，在应变片上涂上环氧树脂胶，待风干。实验二：钢筋混凝土梁正截面受弯性能的比对实验（一）一、实验目的根据钢筋混凝土少筋梁和适筋梁的配筋图，选取并绑扎钢筋。二、实验材料与辅助器具φ4铅丝、φ6钢筋、φ10钢筋、钩子、电烙铁、电阻应变片、砂纸、胶水、酒精、型钢、直尺、药棉、胶纸、万用表、导线、应变片接线端子、镊子、锉刀等。三、实验简图请根据钢筋混凝土少筋梁和适筋梁的配筋图，选取所需钢筋，量测钢筋长度是否与图示相符，并绑扎钢筋，见图2-1和图2-2。四、实验内容1、实验前，均预留三根长500mm的受力主筋，用作测试其应力应变关系：少筋梁的φ4铅丝和适筋梁的φ10钢筋。2、对受力钢筋分别预埋电阻应变片，贴片后要作特别的保护：用绝缘胶带包住应变片，包住即可，切忌太厚、太紧。3、需用钢丝把箍筋和纵向钢筋绑扎结实，最后做标记。图2-1少筋梁配筋图图2-2适筋梁的配筋图实验三：钢筋混凝土梁正截面受弯性能的比对实验（二）一、实验目的根据钢筋混凝土少筋梁和适筋梁的配筋图，浇筑混凝土梁。二、实验材料与辅助器具P.C32.5水泥、砂、石、手持振动棒、HCZT-1振动台、铲、搅拌盘、试...
