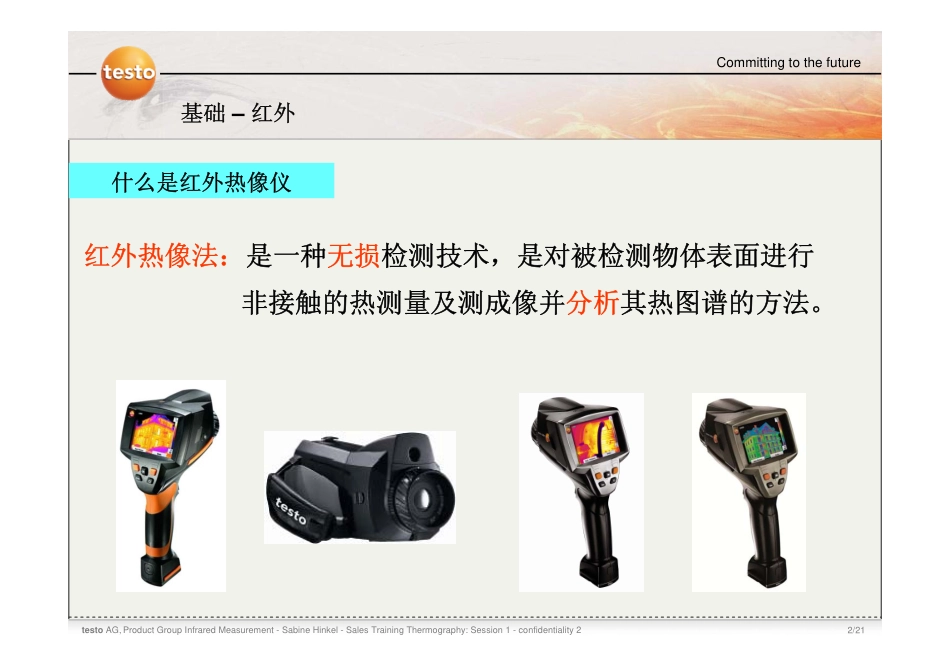

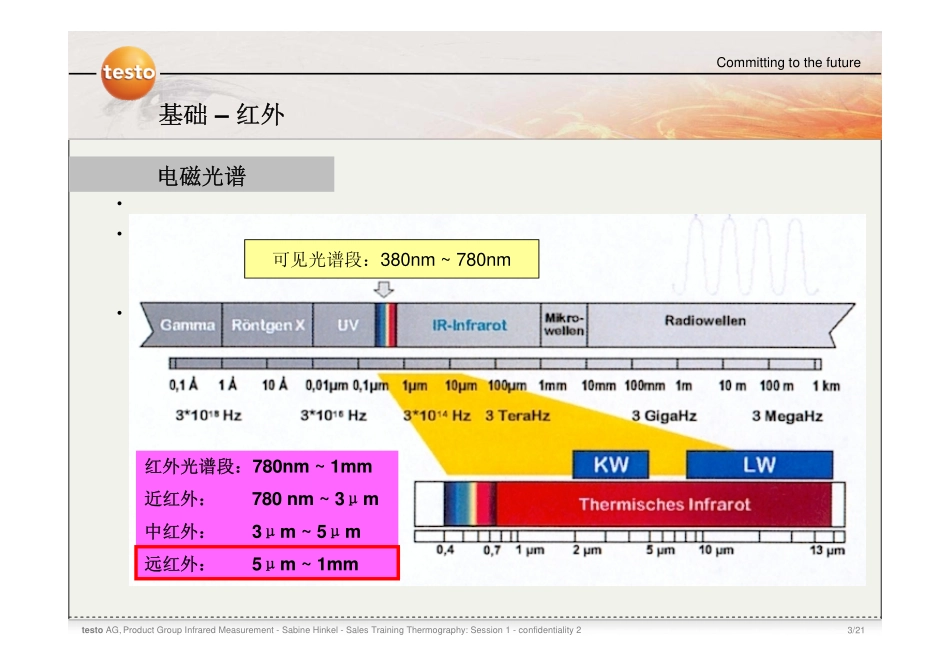

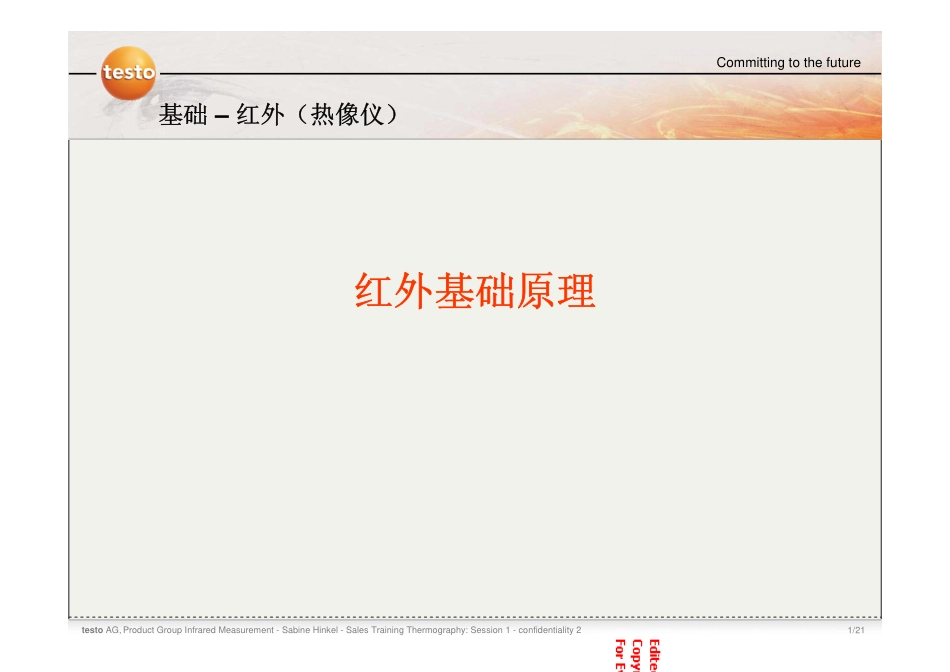

Committingtothefuture1/21testoAG,ProductGroupInfraredMeasurement-SabineHinkel-SalesTrainingThermography:Session1-confidentiality2基础–红外（热像仪）红外基础原理Committingtothefuture2/21testoAG,ProductGroupInfraredMeasurement-SabineHinkel-SalesTrainingThermography:Session1-confidentiality2红外热像法：是一种无损检测技术，是对被检测物体表面进行非接触的热测量及测成像并分析其热图谱的方法。基础–红外什么是红外热像仪Committingtothefuture3/21testoAG,ProductGroupInfraredMeasurement-SabineHinkel-SalesTrainingThermography:Session1-confidentiality2•••基础–红外可见光谱段：380nm~780nm电磁光谱红外光谱段：780nm~1mm近红外：780nm~3μm中红外：3μm~5μm远红外：5μm~1mmCommittingtothefuture4/21testoAG,ProductGroupInfraredMeasurement-SabineHinkel-SalesTrainingThermography:Session1-confidentiality2当我们用红外热像仪观察物体时，热像仪检测到的是来自物体表面的辐射能量。而实际拍摄到的热能往往产生于内部，然后才传到物体表面基础–红外图像分析Committingtothefuture5/21testoAG,ProductGroupInfraredMeasurement-SabineHinkel-SalesTrainingThermography:Session1-confidentiality2热像仪呈现了一幅来自物体表面的辐射能量热图热图像与被测物体的表面温度以及物体的类型、组成材料、表面工作状况以及检测期间的运行条件有直接的关系为正确解释图像，你必须清楚了解物体的材料及组成部件的工作方式�被测物体是如何运行的�被测物体的材料与结构�被测物体的正常温度及所处的环境基础–红外了解被测物体Committingtothefuture6/21testoAG,ProductGroupInfraredMeasurement-SabineHinkel-SalesTrainingThermography:Session1-confidentiality2红外测量基础理论热传递的形式为了了解被测物体的运行状态，我们必须认识特体内部与外表面之间的热传递机理。热传递在红外热成像中是个非常重要的概念，为正确地解析一副热图像，必须熟悉热从一个物体传输到另一个物体的三个方式：•热传导•热对流•热辐射Committingtothefuture7/21testoAG,ProductGroupInfraredMeasurement-SabineHinkel-SalesTrainingThermography:Session1-confidentiality2红外测量基础理论热传递的形式–热传导热传导将热能从一处传往另一处通常热传导发生在固体或液体状态的物质中，且热传导仅存在能量传递而无粒子运动Committingtothefuture8/21testoAG,ProductGroupInfraredMeasurement-SabineHinkel-SalesTrainingThermography:Session1-confidentiality2红外测量基础理论热传递的形式–热传导T2T1AqLq=A·k·T2–T1/Lq:单位时间内传递的热能A:区域面积K:材料的导热性T2–T1(△T):温差L：材料厚度Committingtothefuture9/21testoAG,ProductGroupInfraredMeasurement-SabineHinkel-SalesTrainingThermography:Session1-confidentiality2红外测量基础理论热传递的形式–热传导请解释一下这张热图的检测原理Committingtothefuture10/21testoAG,ProductGroupInfraredMeasurement-SabineHinkel-SalesTrainingThermography:Session1-confidentiality2红外测量基础理论热传递的形式–热对流热对流由于流体运动产生的热传递通常热对流发生在固体与液体或气体之间的相互作用。热量的流动始终是从高温流向低温。Committingtothefuture11/21testoAG,ProductGroupInfraredMeasurement-SabineHinkel-SalesTrainingThermography:Session1-confidentiality2红外测量基础理论热传递的形式–热对流请解释一下这张热图的现像注意：在室外检查时，风会影响测量结果。风是红外检测最大的障碍！！！有风：冷动效果无风：Committingtothefuture12/21testoAG,ProductGroupInfraredMeasurement-SabineHinkel-SalesTrainingThermography:Session1-confidentiality2红外测量基础理论热传递的形式–热辐射热辐射是指物体自身向外辐射热能的能力。热辐射发生在所有绝对零度以上的物体。物体辐射热能的能力从0~100%之间。Committingtothefuture13/21testoAG,ProductGroupInfraredMeasur...
