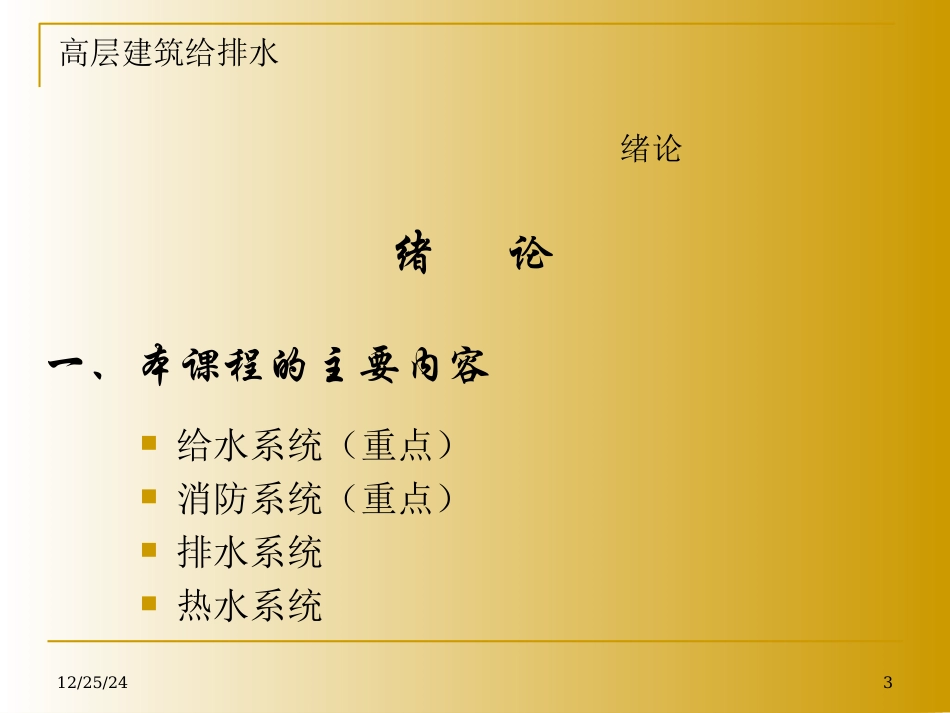

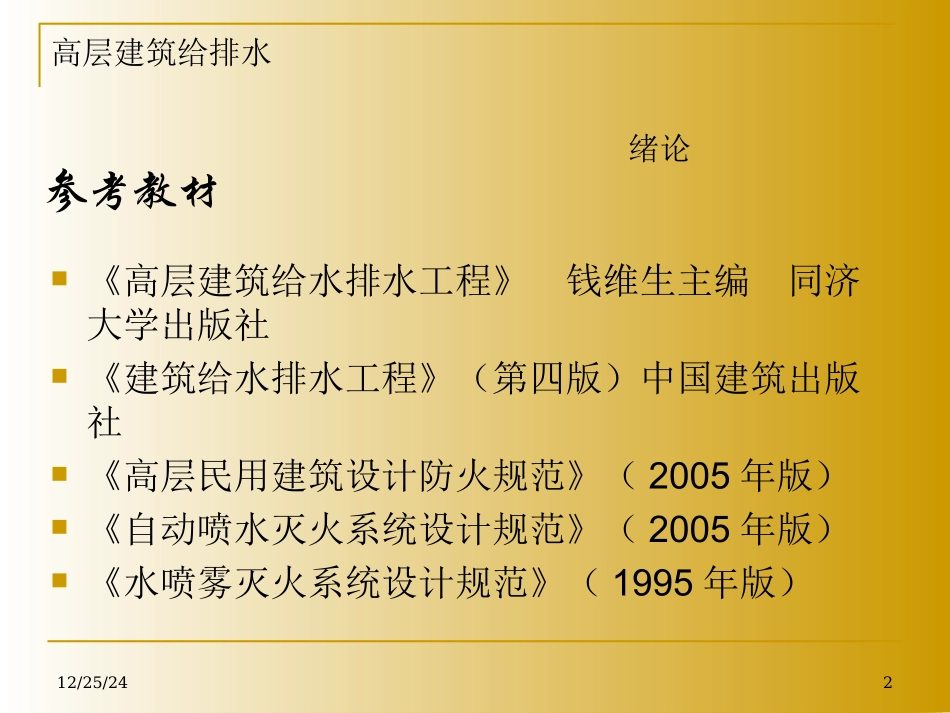

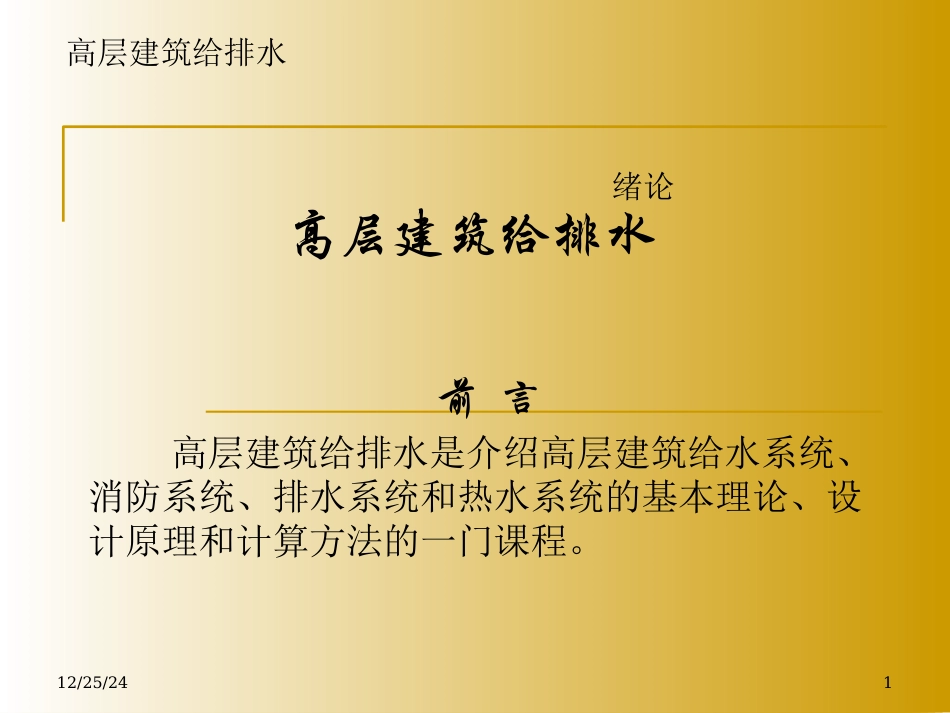

12/25/241高层建筑给排水前言高层建筑给排水是介绍高层建筑给水系统、消防系统、排水系统和热水系统的基本理论、设计原理和计算方法的一门课程。高层建筑给排水绪论12/25/242参考教材《高层建筑给水排水工程》钱维生主编同济大学出版社《建筑给水排水工程》（第四版）中国建筑出版社《高层民用建筑设计防火规范》（2005年版）《自动喷水灭火系统设计规范》（2005年版）《水喷雾灭火系统设计规范》（1995年版）高层建筑给排水绪论12/25/243绪论一、本课程的主要内容给水系统（重点）消防系统（重点）排水系统热水系统高层建筑给排水绪论12/25/244二、高层建筑分界1.各国对高层建筑划分的标准高层建筑给排水绪论国名高层建筑划分情况德国按最高一层地板（经常有人停留）高出地面以上22米日本层数>=11层或建筑高度>=31米英国建筑高度>=24.3米比利时地面以上建筑高度>=31米原苏联层数>=10层的居住建筑；层数>=7层的公共建筑美国建筑高度>=22~25米或层数>=7层12/25/2452.我国高层建筑划分的标准十层及十层以上的居住建筑（包括首层设置商业服务网点的住宅）；建筑高度超过24米的公共建筑。高层建筑给排水绪论12/25/2463.我国高层建筑划分的依据登高消防器材：登高消防车扑救24米左右高度以下的建筑火灾最为有效；消防车供水能力：大多数通用消防车在最不利情况下直接吸水扑救火灾的最大高度约24米左右；住宅建筑定为十层及十层以上的原因，除了考虑上述因素外，还考虑它占的数量，约占全部高层建筑的40%~50%；对于高层住宅，每个单元间防火分区面积不大，并有较好的防火分离，火灾发生时蔓延扩大受到一定限制，危害较小，故做区别对待。高层建筑给排水绪论12/25/247三、高层建筑给排水工程的特点保证供水安全性和排水通畅；给水、热水和消防系统须进行经济合理的竖向分区；必需设置可靠的室内消防给水系统，而且消防给水的设计应“立足自救”；必须考虑管道的防震、防沉降、防噪音、防水锤、防管道伸缩变位等技术措施；一般需设置技术层（设备层）和管道井。高层建筑给排水绪论12/25/248第一章高层建筑给水工程主要内容给水系统分类给水系统竖向分区（重点）供水方式（重点）组成部分及设计步骤高层建筑给排水第一章高层建筑给水工程12/25/249第一节给水系统分类高层建筑室内给水按其用途可分为三类：一、生活给水系统供厨房烹调饮用、卫生间洗浴、冲洗厕所等生活上的用水，水质必须严格符合国家规定的饮用水标准；在水资源缺乏的地方，冲洗厕所可采用海水或者“中水”，但必需设置独立的管道系统；直饮水系统。（注意：系统间要防止产生水质回流污染。）高层建筑给排水第一章高层建筑给水工程12/25/2410二、生产给水系统生产工艺用水空调冷却用水洗衣房、锅炉房软化用水高层建筑给排水第一章高层建筑给水工程12/25/2411三、消防给水系统消火栓系统自动喷淋灭火系统水喷雾系统水幕消防系统高层建筑给排水第一章高层建筑给水工程12/25/2412第二节给水系统竖向分区一、高层给水系统不分区的缺点龙头开启，水成射流喷溅，影响使用，难以关闭；必须采用耐高压管材、零件及配水器材；由于压力过高，龙头、阀门等器材磨损迅速，寿命缩短，漏水增加，检修频繁；高层建筑给排水第一章高层建筑给水工程12/25/2413下层龙头的流出水头过大，如不减压，其出流量比设计流量大得多，使管道内流速增加，以致产生流水噪音、振动噪音（塑料管材更明显），并使顶层龙头产生负压抽吸现象，容易形成回流污染；由于压力过大，容易产生水锤及水锤噪音（建筑高度较高时）；维修管理费用和水泵运转电费增高（重要原因是能量浪费）。高层建筑给排水第一章高层建筑给水工程12/25/2414二、给水系统竖向分区的标准各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，特殊情况下不宜大于0.55MPa；水压大于0.35MPa的入户管（或配水横管），宜设减压或调压设施；各分区最不利配水点的水压，应满足用水水压要求。注意：1.竖向分区的最大水压不是卫生器具正常使用的最佳水压；2.卫生器具正常使用的最佳水压宜为0.20~0.30MPa；3.各...
