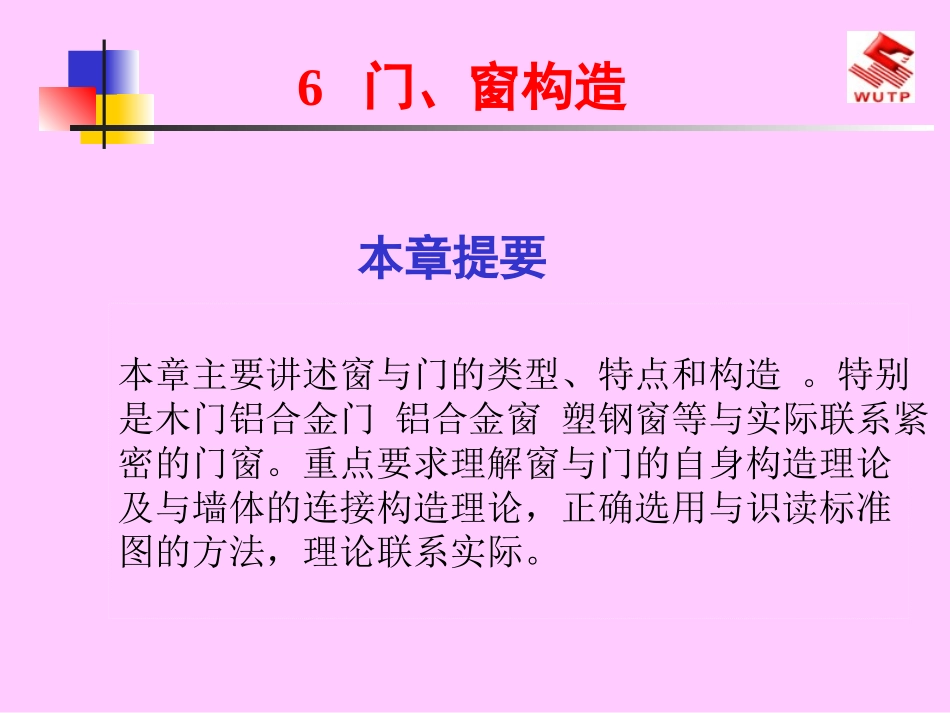

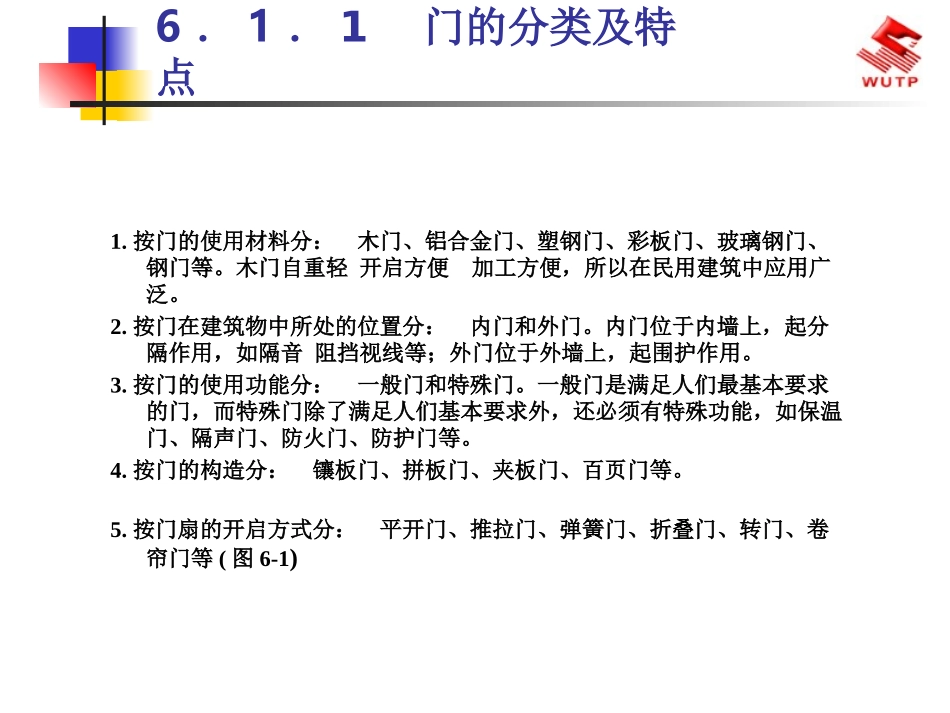

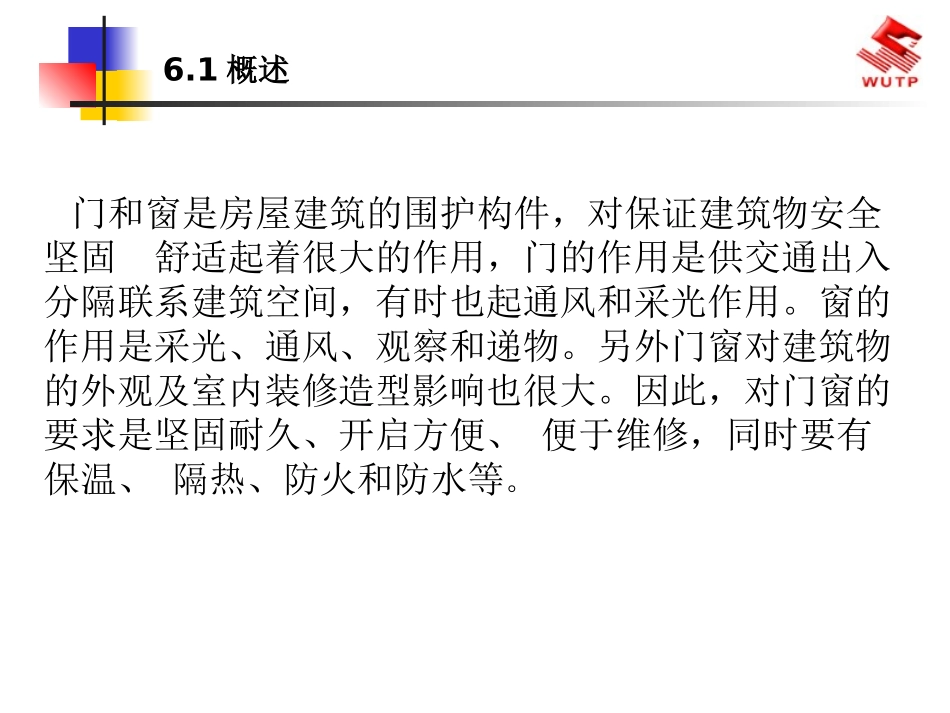

6门、窗构造本章提要本章主要讲述窗与门的类型、特点和构造。特别是木门铝合金门铝合金窗塑钢窗等与实际联系紧密的门窗。重点要求理解窗与门的自身构造理论及与墙体的连接构造理论，正确选用与识读标准图的方法，理论联系实际。门和窗是房屋建筑的围护构件，对保证建筑物安全坚固舒适起着很大的作用，门的作用是供交通出入分隔联系建筑空间，有时也起通风和采光作用。窗的作用是采光、通风、观察和递物。另外门窗对建筑物的外观及室内装修造型影响也很大。因此，对门窗的要求是坚固耐久、开启方便、便于维修，同时要有保温、隔热、防火和防水等。6.1概述1.按门的使用材料分：木门、铝合金门、塑钢门、彩板门、玻璃钢门、钢门等。木门自重轻开启方便加工方便，所以在民用建筑中应用广泛。2.按门在建筑物中所处的位置分：内门和外门。内门位于内墙上，起分隔作用，如隔音阻挡视线等；外门位于外墙上，起围护作用。3.按门的使用功能分：一般门和特殊门。一般门是满足人们最基本要求的门，而特殊门除了满足人们基本要求外，还必须有特殊功能，如保温门、隔声门、防火门、防护门等。4.按门的构造分：镶板门、拼板门、夹板门、百页门等。5.按门扇的开启方式分：平开门、推拉门、弹簧门、折叠门、转门、卷帘门等(图6-1)6．1．1门的分类及特点图6-1门的开启方式（a）平开门（b）弹簧门（c）推拉门（d）折叠门（e）旋转门（1）平开门：门扇与门框用铰链连接，门扇水平开启，有单扇、双扇及向内开、向外开之分。平开门构造简单，开启灵活，安装维修方便。（2）推拉门：门扇沿着轨道左右滑行来启闭，有单扇和双扇之分，开启后，门扇可隐藏在墙体的夹层中或贴在墙面上。推拉门开启时不占空间，受力合理，不易变形，但构造较复杂。（3）弹簧门：门扇与门框用弹簧铰链连接，门扇水平开启，分为单向弹簧门和双向弹簧门，其最大优点是门扇能够自动关闭。（4）折叠门：门扇由一组宽度约为600mm的窄门扇组成，窄门扇之间的铰链连接。开启时，窄门窗相互折叠推移到侧边，占空间少，但构造复杂（5）卷帘门：门扇由金属页片相互连接而成，在门洞的上方设转轴，通过转轴的转动来控制页片的启闭。特点是开启时不占使用空间，但加工制作复杂，造价较高。（6）旋转门：门扇由三扇或四扇通过中间的竖轴组合起来，在两侧的弧形门套内水平旋转来实现启闭。转门有利于室内的隔视线、保温、隔热和防风沙，并且对建筑立面有较强的装饰性。1.按窗的使用材料分：铝合金窗、塑钢窗、彩板窗、木窗、钢窗等。铝合金窗和塑钢窗材质好坚固耐久密封性好，所以在建筑工程中应用广泛，而木窗由于耐久性差易变形不利于节能，国家已限制使用。2.按窗的层数分：单层窗和双层窗。单层窗构造简单造价低，适用于一般建筑；双层窗保温隔热效果好，适用于对建筑要求高的建筑。3.按窗扇的开启方式分：固定窗、平开窗、悬窗、立转窗、推拉窗、百叶窗等(图6-2)。6.1.2窗的分类与特点图6-2窗的开启形式(a)固定窗（b）平开窗（单层外开）（c）平开窗（双层内外开）（d）上悬窗（e）中悬窗（f）下悬窗（g）立转窗（h）左右推拉窗（i）百叶窗（1）固定窗：将玻璃直接镶嵌在窗框上，不设可活动的窗扇。一般用于只要求有采光、眺望功能的窗，如走道的采光窗和一般窗的固定部分。（2）平开窗：窗扇一侧用铰链与窗框相连，窗扇可向外或向内水平开启。平开窗构造简单，开关灵活，制作与维修方便，在一般建筑中采用较多（3）悬窗：窗扇绕水平轴转动的窗。按照旋转轴的位置可分为上悬窗、中悬窗和下悬窗，上悬窗和中悬窗的防雨、通风效果好，常用作门上的亮子和不方便手动开启的高侧窗。（4）立转窗：窗扇绕垂直中轴转动的窗。这种窗通风效果好，但不严密，不宜用于寒冷和多风沙的地区。（5）百叶窗：窗扇一般用塑料、金属或木材等制成小板材，与两侧框料相连接，有固定式和活动式两种。百叶窗的采光效率低，主要用作遮阳、防雨及通风。(6)推拉窗：窗扇沿着导轨或滑槽推拉开启的窗，有水平推拉窗和垂直推拉窗两种。推拉窗开启后不占室内空间，窗扇的受力状态好，适宜安装大玻璃，但通风面积受限制。6.2.1门的组成与尺度1.门的组成门一般由门框、门扇...
