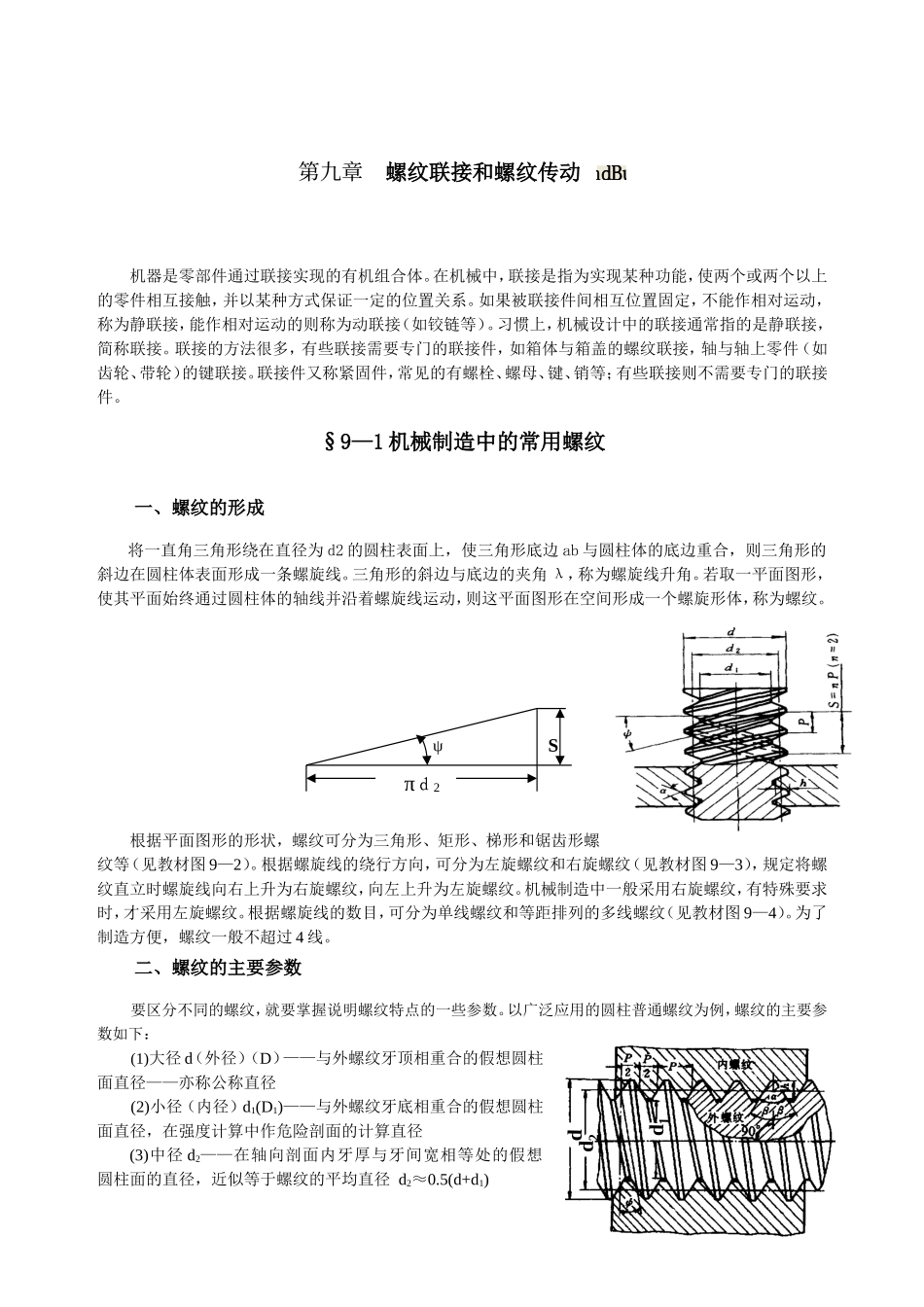

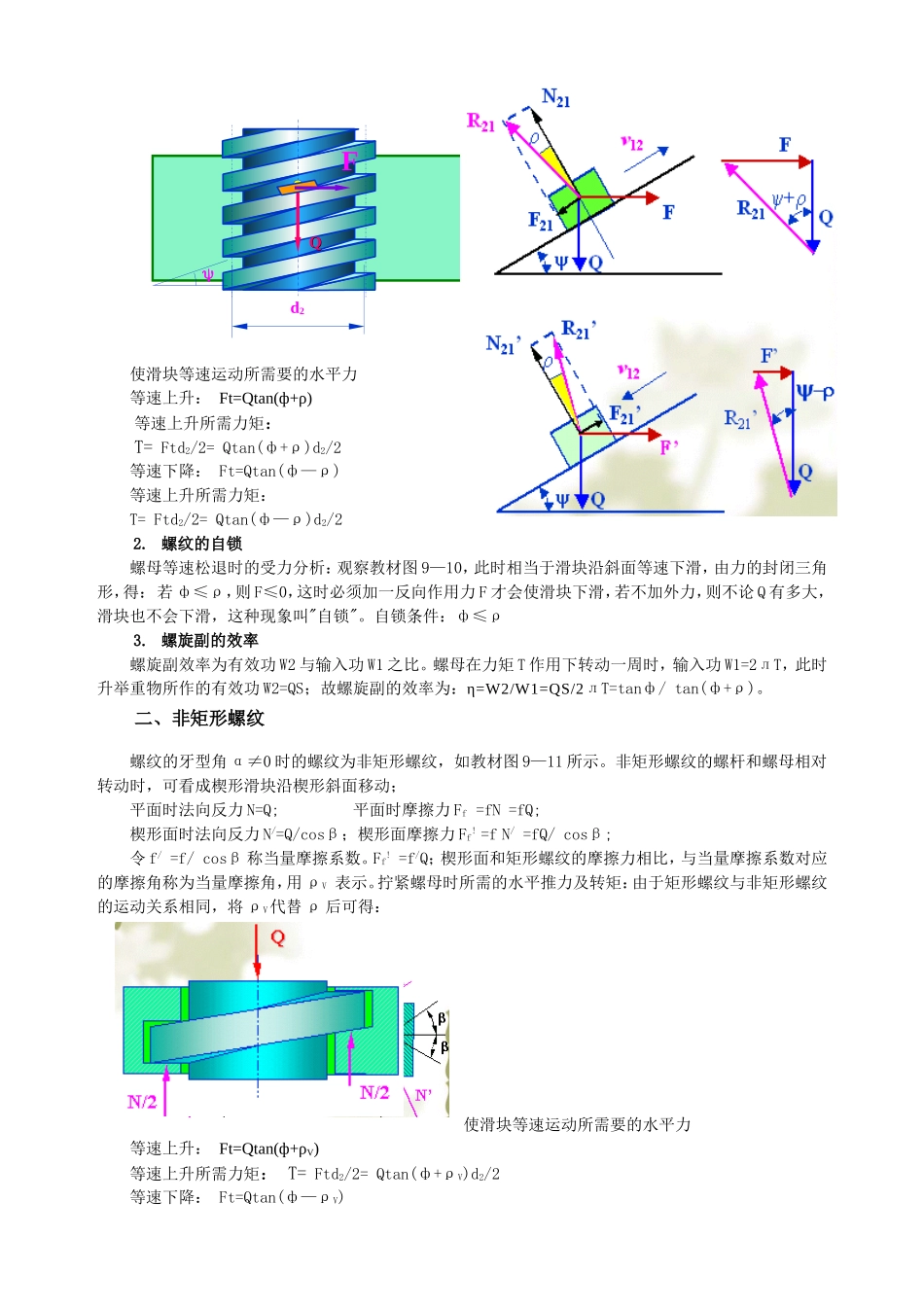

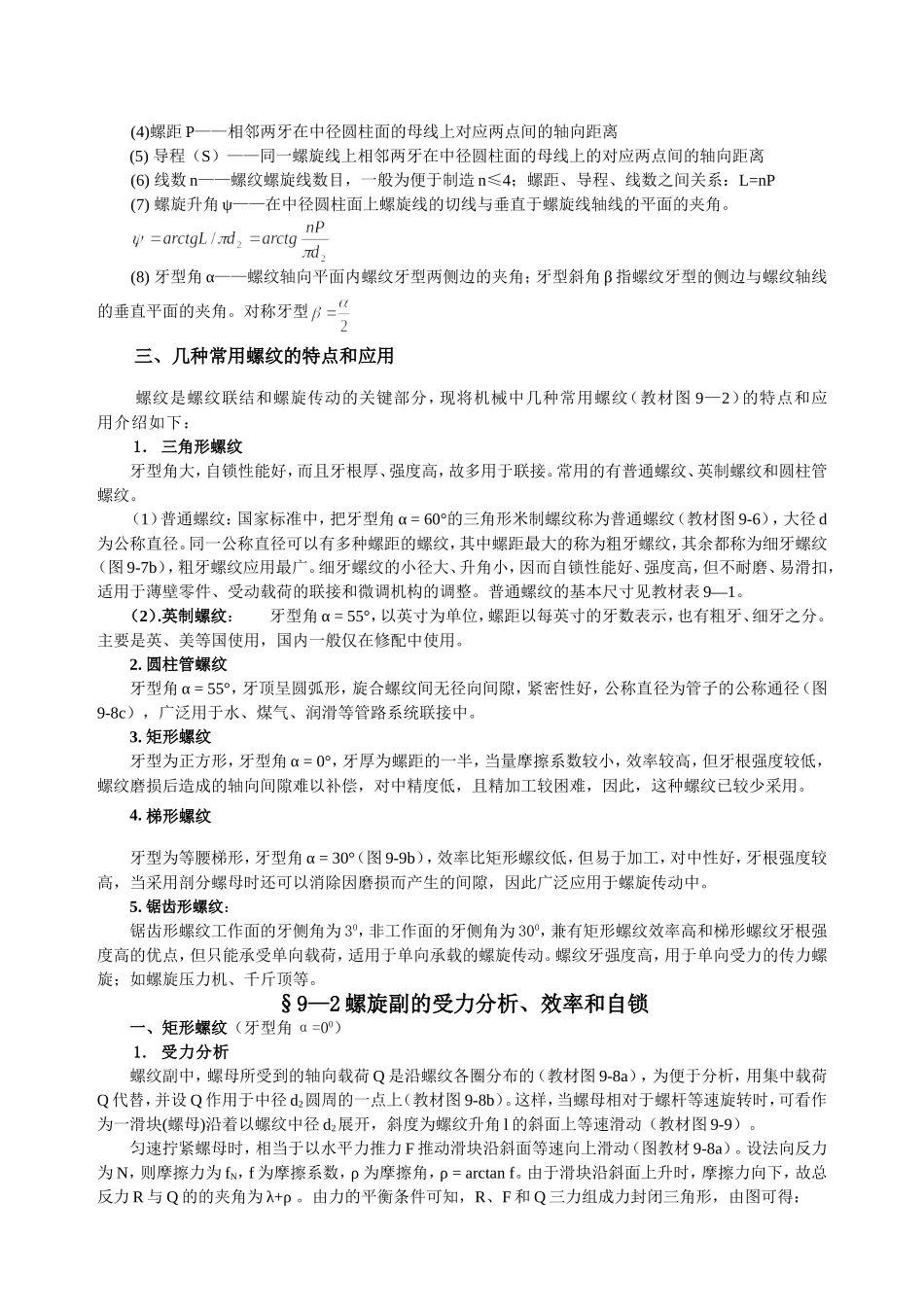

第九章螺纹联接和螺纹传动机器是零部件通过联接实现的有机组合体。在机械中，联接是指为实现某种功能，使两个或两个以上的零件相互接触，并以某种方式保证一定的位置关系。如果被联接件间相互位置固定，不能作相对运动，称为静联接，能作相对运动的则称为动联接（如铰链等）。习惯上，机械设计中的联接通常指的是静联接，简称联接。联接的方法很多，有些联接需要专门的联接件，如箱体与箱盖的螺纹联接，轴与轴上零件（如齿轮、带轮）的键联接。联接件又称紧固件，常见的有螺栓、螺母、键、销等；有些联接则不需要专门的联接件。§9—1机械制造中的常用螺纹一、螺纹的形成将一直角三角形绕在直径为d2的圆柱表面上，使三角形底边ab与圆柱体的底边重合，则三角形的斜边在圆柱体表面形成一条螺旋线。三角形的斜边与底边的夹角λ，称为螺旋线升角。若取一平面图形，使其平面始终通过圆柱体的轴线并沿着螺旋线运动，则这平面图形在空间形成一个螺旋形体，称为螺纹。根据平面图形的形状，螺纹可分为三角形、矩形、梯形和锯齿形螺纹等（见教材图9—2）。根据螺旋线的绕行方向，可分为左旋螺纹和右旋螺纹（见教材图9—3），规定将螺纹直立时螺旋线向右上升为右旋螺纹，向左上升为左旋螺纹。机械制造中一般采用右旋螺纹，有特殊要求时，才采用左旋螺纹。根据螺旋线的数目，可分为单线螺纹和等距排列的多线螺纹（见教材图9—4）。为了制造方便，螺纹一般不超过4线。二、螺纹的主要参数要区分不同的螺纹，就要掌握说明螺纹特点的一些参数。以广泛应用的圆柱普通螺纹为例，螺纹的主要参数如下：(1)大径d（外径）（D）——与外螺纹牙顶相重合的假想圆柱面直径——亦称公称直径(2)小径（内径）d1(D1)——与外螺纹牙底相重合的假想圆柱面直径，在强度计算中作危险剖面的计算直径(3)中径d2——在轴向剖面内牙厚与牙间宽相等处的假想圆柱面的直径，近似等于螺纹的平均直径d2≈0.5(d+d1)πｄ2Sψdd2d1dd2d1CommandButton1(4)螺距P——相邻两牙在中径圆柱面的母线上对应两点间的轴向距离(5)导程（S）——同一螺旋线上相邻两牙在中径圆柱面的母线上的对应两点间的轴向距离(6)线数n——螺纹螺旋线数目，一般为便于制造n≤4；螺距、导程、线数之间关系：L=nP(7)螺旋升角ψ——在中径圆柱面上螺旋线的切线与垂直于螺旋线轴线的平面的夹角。(8)牙型角α——螺纹轴向平面内螺纹牙型两侧边的夹角；牙型斜角β指螺纹牙型的侧边与螺纹轴线的垂直平面的夹角。对称牙型三、几种常用螺纹的特点和应用螺纹是螺纹联结和螺旋传动的关键部分，现将机械中几种常用螺纹（教材图9—2）的特点和应用介绍如下：1．三角形螺纹牙型角大，自锁性能好，而且牙根厚、强度高，故多用于联接。常用的有普通螺纹、英制螺纹和圆柱管螺纹。（1）普通螺纹：国家标准中，把牙型角α=60°的三角形米制螺纹称为普通螺纹（教材图9-6），大径d为公称直径。同一公称直径可以有多种螺距的螺纹，其中螺距最大的称为粗牙螺纹，其余都称为细牙螺纹（图9-7b），粗牙螺纹应用最广。细牙螺纹的小径大、升角小，因而自锁性能好、强度高，但不耐磨、易滑扣，适用于薄壁零件、受动载荷的联接和微调机构的调整。普通螺纹的基本尺寸见教材表9—1。（2）.英制螺纹：牙型角α=55°，以英寸为单位，螺距以每英寸的牙数表示，也有粗牙、细牙之分。主要是英、美等国使用，国内一般仅在修配中使用。2.圆柱管螺纹牙型角α=55°，牙顶呈圆弧形，旋合螺纹间无径向间隙，紧密性好，公称直径为管子的公称通径（图9-8c），广泛用于水、煤气、润滑等管路系统联接中。3.矩形螺纹牙型为正方形，牙型角α=0°，牙厚为螺距的一半，当量摩擦系数较小，效率较高，但牙根强度较低，螺纹磨损后造成的轴向间隙难以补偿，对中精度低，且精加工较困难，因此，这种螺纹已较少采用。4.梯形螺纹牙型为等腰梯形，牙型角α=30°（图9-9b），效率比矩形螺纹低，但易于加工，对中性好，牙根强度较高，当采用剖分螺母时还可以消除因磨损而产生的间隙，因此广泛应用于螺旋传动中。5.锯齿形螺纹：锯齿形螺纹工作面的牙侧角为30，非工作面的牙侧角为300，兼有矩形螺纹效率高和梯形螺纹牙根强度高...
