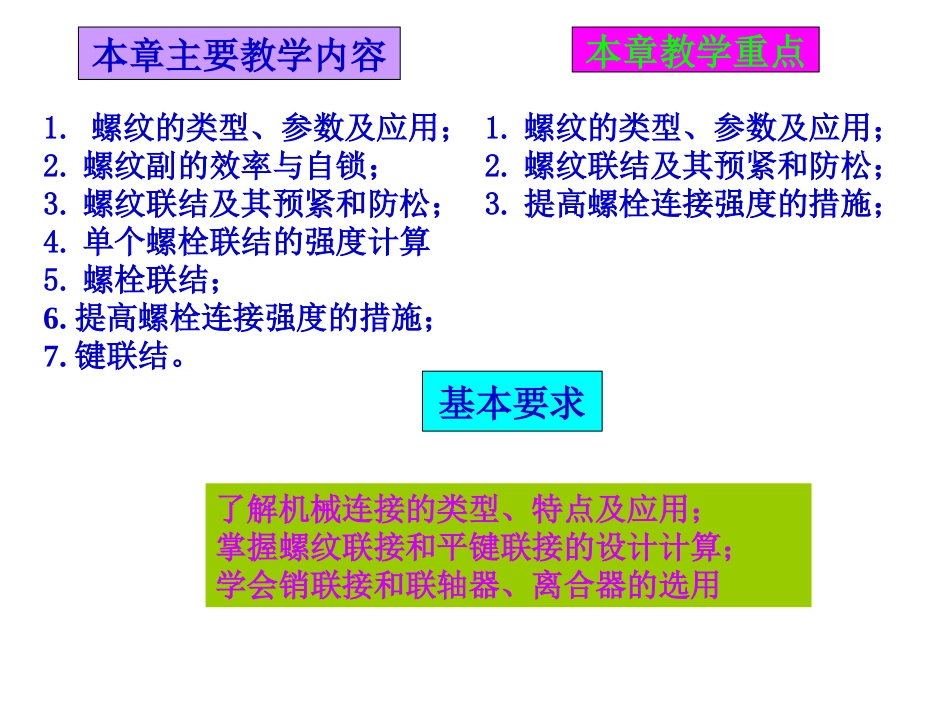

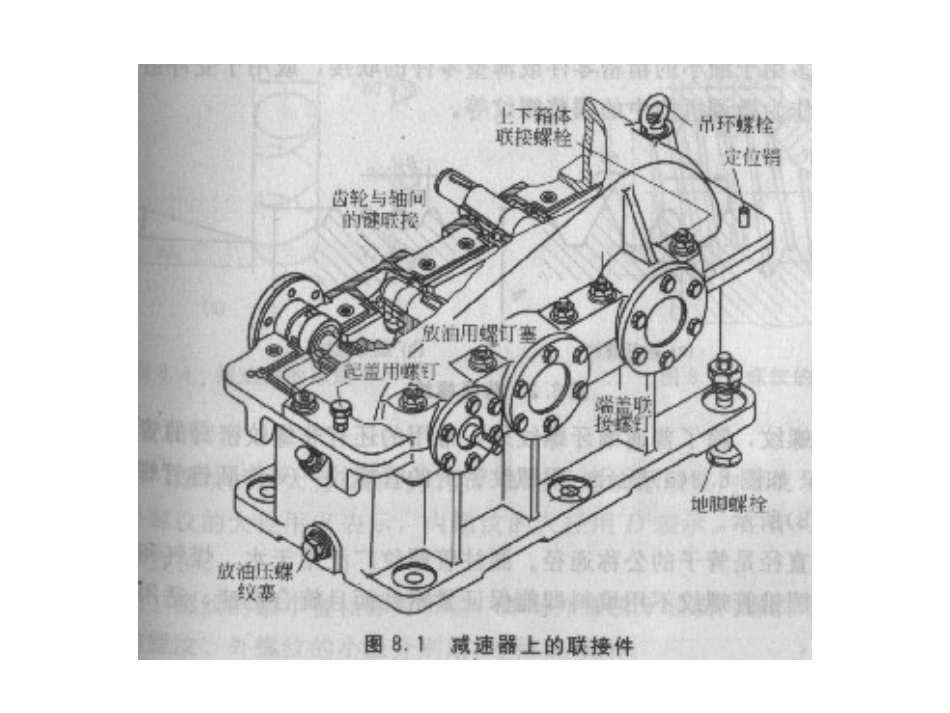

第九章联接1.螺纹的类型、参数及应用；2.螺纹副的效率与自锁；3.螺纹联结及其预紧和防松；4.单个螺栓联结的强度计算5.螺栓联结；6.提高螺栓连接强度的措施；7.键联结。1.螺纹的类型、参数及应用；2.螺纹联结及其预紧和防松；3.提高螺栓连接强度的措施；本章主要教学内容本章教学重点基本要求了解机械连接的类型、特点及应用；掌握螺纹联接和平键联接的设计计算；学会销联接和联轴器、离合器的选用在机械中，为了便于机器的制造安装、运输、维修等，广泛的应用各种链接联接。机械静联接又分为可拆联接不可拆联接螺纹联接键联接（平键、花键和楔键）销弹性环成形夹紧联接动联接；静联接；焊接铆接粘结过盈配合机械中的联接分为两大类：1、螺纹的形成如图所示，将直角三角形ABC绕到直径为d的圆柱体上，并使一直角边与圆柱体底面圆周重合，则斜边就在圆柱体表面形成一条螺旋线。如用车刀沿螺旋线切制出近似于三角形的沟槽，便得到三角形螺纹图(a)。同理，也可切制出矩形螺纹图(b)和梯形螺纹图(c)。6.1螺纹一、螺纹的形成和类型及主要参数1）按螺纹所在表面分为内螺纹和外螺纹；2）按螺纹的头数分为单线螺纹、双线螺纹和多线螺纹；3）按螺纹的旋向可分为左旋螺纹和右旋螺纹，常用右旋螺纹；4）按螺纹的直径是否变化分为圆柱螺纹和圆锥螺纹；5）按单位不同又可分为米制和英制螺纹；6）按所起的作用的不同分为联接螺纹和传动螺纹等。常用的螺纹主要有矩形螺纹梯形螺纹锯齿形螺纹普通螺纹管螺纹主要用于联接主要用于传动普通螺纹粗牙螺纹细牙螺纹2、螺纹的类型按轴向剖面形状（螺纹的牙型）三角形螺纹：常用于联接梯形螺纹：常用于传动锯齿形螺纹：常用于传动，单向受载按螺旋线数目单头螺纹：用于联接，易自锁多头螺纹：用于传动，效率高按螺旋线绕行方向分左旋右旋（常用）左旋右旋3、螺纹的主要参数包括螺纹的大径d、小径d1、中径d2、螺距P、导程S、升角ψ、牙型角a、牙型斜角β；1）螺纹的大径d：与外螺纹牙顶相重合的假想圆柱体直径,该直径为螺纹的公称直径2）小径d1：与外螺纹牙底相重合的假想圆柱体直径（计算用）3）中径d2：一假想圆柱的直径，该圆柱母线上的沟槽和凸起宽度相等。4）螺距P：相邻两牙在中径线上对应两点的轴向距离。5）导程S：同一条螺线上相邻两牙在中径线上对应两点间的轴向距离s=nP。6）升角ψ：在d2圆柱上，螺线切线与垂直于螺线轴线平面间的夹角2tandnp8）牙型半角β：牙型侧边与螺纹轴线垂线间的夹角称为牙型半角β。7）牙型角α：轴向剖面内牙型相邻两侧边的夹角，称为牙型角α。4、螺纹的应用螺纹的用途主要是传动和联接。1、由螺纹实现的传动又称为螺旋传动，一般用来将旋转运动转变为直线运动，要求传动的效率较高。2、由螺纹实现的联接称为螺纹联接，效率较低。螺纹联接是应用最广的可拆联接。特点是结构简单、拆装方便、成本低廉。二、螺纹联接的主要类型（一）常用螺纹联接件1、螺栓：有六角头螺栓、T型螺栓和地脚螺栓。2、双头螺柱双头螺柱没有头部。其两端均加工有螺纹。3、螺钉螺钉头部有多种形状，如图8.11。4、螺母常用的螺母有六角形的，也有圆形的。根据厚度的不同又有标准、厚、薄等三种。5、垫圈目的是增加被联接件的支承面积。常用的垫圈有平垫圈与斜垫圈、止动垫圈及弹簧垫圈等。螺栓、双头螺柱、螺钉、螺母、垫圈都是标准件1、螺栓联接螺栓联接有普通螺栓联接和铰制孔螺栓联接两种。普通螺栓联接：在工作时主要承受轴向载荷。特点是在螺栓与被联接件上的通孔之间留有间隙。对孔的加工精度要求较低，一般用于被联接的两个零件之间厚度不大、且易于钻出通孔，可从两边装配的场合。铰制孔螺栓联接：螺栓杆与螺栓孔之间没有间隙，对孔的加工精度要求较高。该类螺栓适用于承受垂直于螺栓轴线方向的横向载荷，或需要精确固定被联接件的相互位置。（二）螺纹联接的主要类型2、螺钉联接螺钉联接多用于被联接的两个零件之一较厚、受力不大且不经常拆卸的场合。3、双头螺柱联接双头螺柱联接由双头螺柱、螺母和垫圈组成。多用于被联接的两个零件之一较薄，而另一零件较厚不能钻成通孔，或为了结构紧凑不允许钻成通孔的盲孔联接。这种联接...
