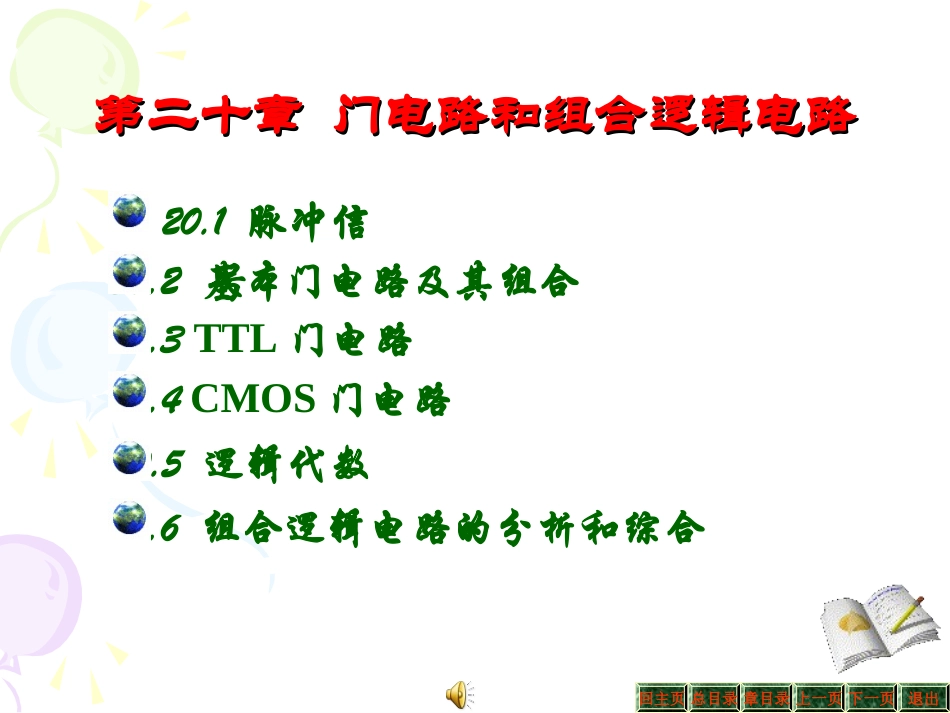

第二十章 门电路和组合逻辑电路VIP免费

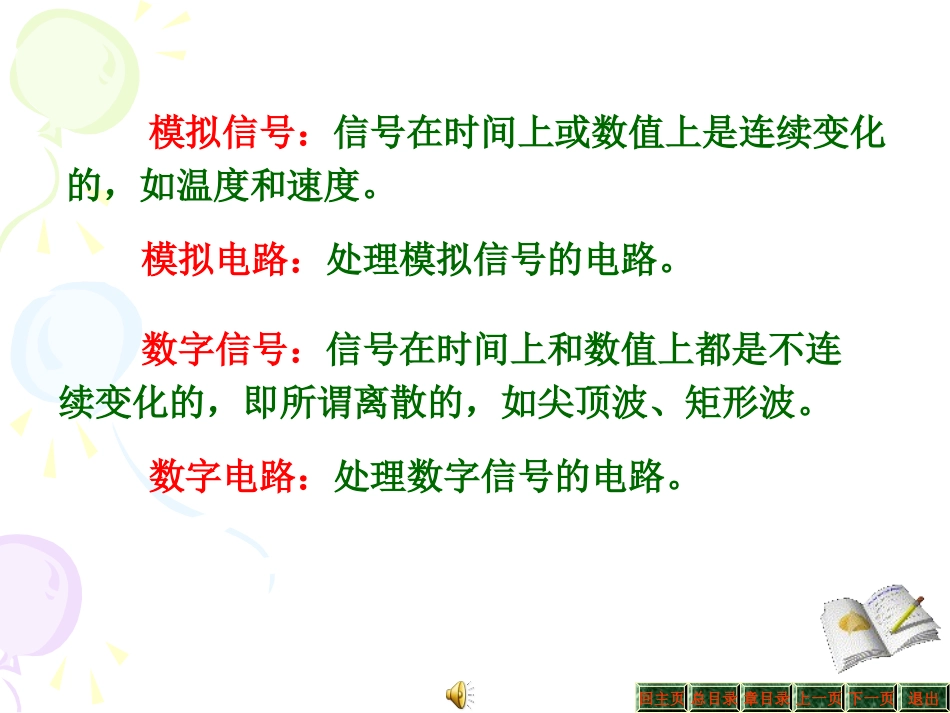

回主页总目录章目录上一页下一页退出20.1脉冲信号20.2基本门电路及其组合20.3TTL门电路20.4CMOS门电路20.5逻辑代数20.6组合逻辑电路的分析和综合第二十章门电路和组合逻辑电路第二十章门电路和组合逻辑电路回主页总目录章目录上一页下一页退出⒈掌握与门、或门、非门、与非门和异或门等的逻辑功能，了解TTL与非门及其电压传输特性和主要参数，了解CMOS门电路的特点，了解三态门和集电极开路门电路的作用；⒉掌握逻辑函数的表示方法，并能应用逻辑代数运算法则和卡诺图化简逻辑函数；⒊能分析和设计简单的组合逻辑电路。第二十章门电路和组合逻辑电路回主页总目录章目录上一页下一页退出模拟信号：信号在时间上或数值上是连续变化的，如温度和速度。模拟电路：处理模拟信号的电路。数字电路：处理数字信号的电路。数字信号：信号在时间上和数值上都是不连续变化的，即所谓离散的，如尖顶波、矩形波。回主页总目录章目录上一页下一页退出脉冲信号：是一种跃变信号，并且持续时间短暂。尖顶波t矩形波t在数字电路中，信号（电压和电流）是脉冲的。20.120.1脉冲信号脉冲信号回主页总目录章目录上一页下一页退出脉冲幅度A：脉冲信号变化的最大值；脉冲上升时间tr：从脉冲幅度的10%上升到90%所需的时间；脉冲下降时间tf：从脉冲幅度的90%下降到10%所需的时间；A0.9A0.5A0.1AtptrtfT以实际矩形波为例说明脉冲信号波形的一些参数20.120.1脉冲信号脉冲信号回主页总目录章目录上一页下一页退出脉冲周期T：周期性脉冲信号相邻两个上升沿（或下降沿）的脉冲幅度的10%两点之间的时间间隔。脉冲宽度tp：从上升沿的脉冲幅度的50%到下降沿的脉冲幅度的50%所需的时间；20.120.1脉冲信号脉冲信号A0.9A0.5A0.1AtptrtfT回主页总目录章目录上一页下一页退出脉冲信号正脉冲：脉冲跃变后的值比初始值高负脉冲：脉冲跃变后的值比初始值低如图：0+3V0-3V正脉冲0+3V0-3V负脉冲在数字电路中，通常是根据脉冲信号的有无、个数、宽度和频率来进行工作的，所以抗干扰能力较强（干扰往往只影响脉冲幅度），准确度较高。20.120.1脉冲信号脉冲信号回主页总目录章目录上一页下一页退出在数字电路中，门电路是最基本的逻辑元件。所谓“门”，就是一种开关，在一定条件下它能允许信号通过，条件不满足，信号就通不过。门电路的输入信号与输出信号之间存在一定的逻辑关系，所以门电路又称为逻辑门电路。20.2.1逻辑门电路的基本概念基本逻辑门电路有与门、或门和非门。20.220.2基本门电路及其组合基本门电路及其组合回主页总目录章目录上一页下一页退出逻辑表达式：A•B=Y⒈与逻辑与逻辑：只有决定事物结果的全部条件同时具备时，结果才会发生。220V+-BYABY220VA+-⒉或逻辑或逻辑：在决定事物结果的几个条件中只要有一个或一个以上条件具备时，结果就会发生。逻辑表达式：A+B=Y20.220.2基本门电路及其组合基本门电路及其组合回主页总目录章目录上一页下一页退出⒊非逻辑非逻辑：条件具备了，结果不发生；而条件不具备时，结果却发生了。逻辑表达式：Y220VA+-R在分析逻辑电路时只用两种相反的工作状态，并用1和0来代表。门电路的输入信号和输出信号都是用电位（或叫电平）的高低来表示的，而电位的高低则用1和0两种状态来区别。若规定高电位为1，低电位为0，则称为正逻辑系统；反之则称为负逻辑系统。20.220.2基本门电路及其组合基本门电路及其组合A=Y回主页总目录章目录上一页下一页退出⒈二极管与门电路⑴电路⑵逻辑功能输入变量A、B、C全为1时，输出变量Y为1。输入变量A、B、C不全为1时，输出变量Y为0；0V0V0V0V0V3V+U12VRDADCABYDBC3V3V3V0V00000010101011001000011001001111ABYC⑶与门逻辑状态表0V3V20.2.2分立元件基本逻辑门电路20.220.2基本门电路及其组合基本门电路及其组合回主页总目录章目录上一页下一页退出⑷逻辑表达式Y=ABC⑸逻辑符号&ABYC例：根据输入波形画出输出波形。ABY&ABY20.220.2基本门电路及其组合基本门电路及其组合回主页总目录章目录上一页下一页退出⒉二极管或门电路⑴电路0V0V0V0V0V3V3V3V3V0V00000011101111011001011101011111ABYC⑶或门逻辑状态表3V3V-U12VRDADCABYDBC⑵逻辑功能输入变量A、B...
