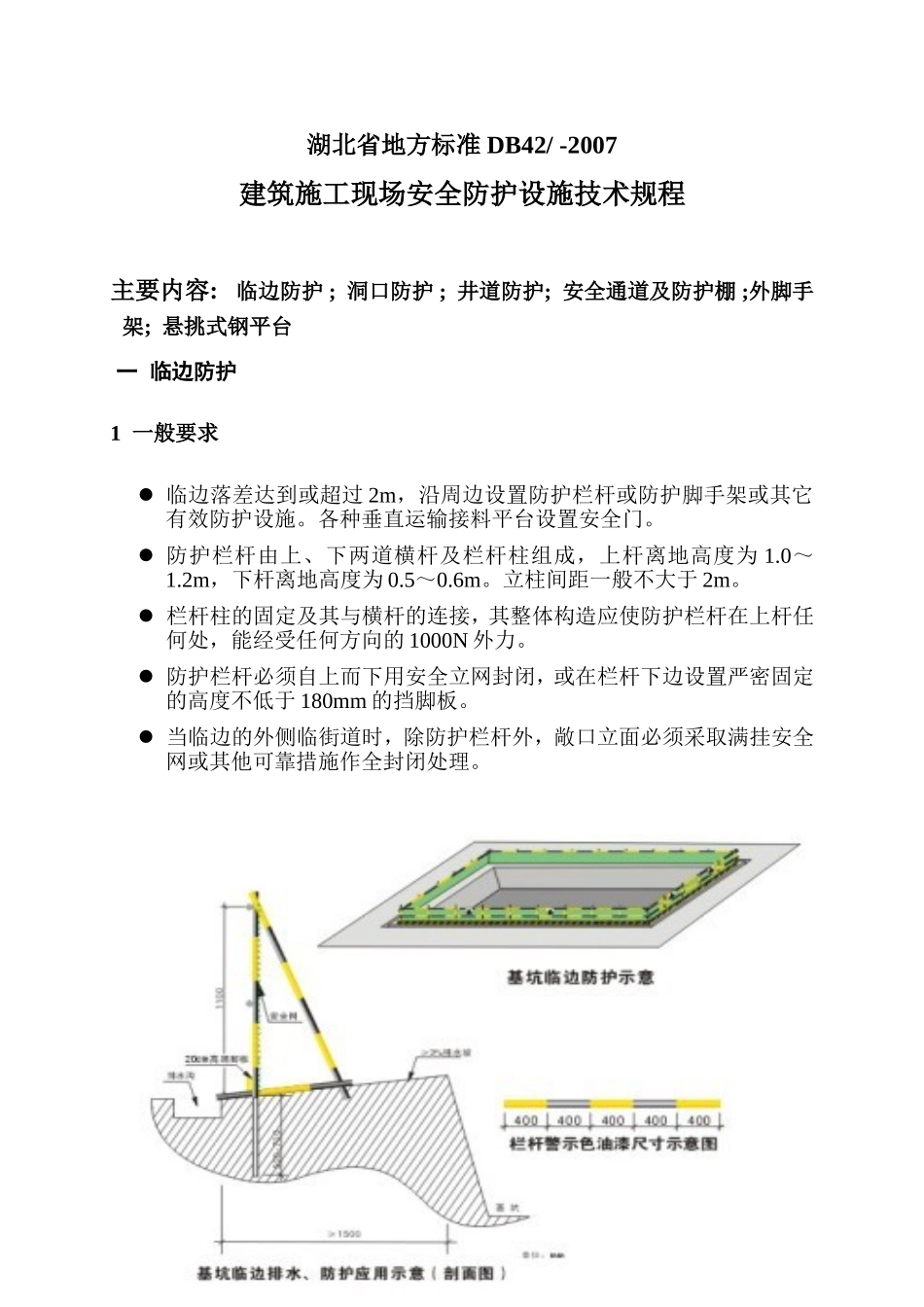

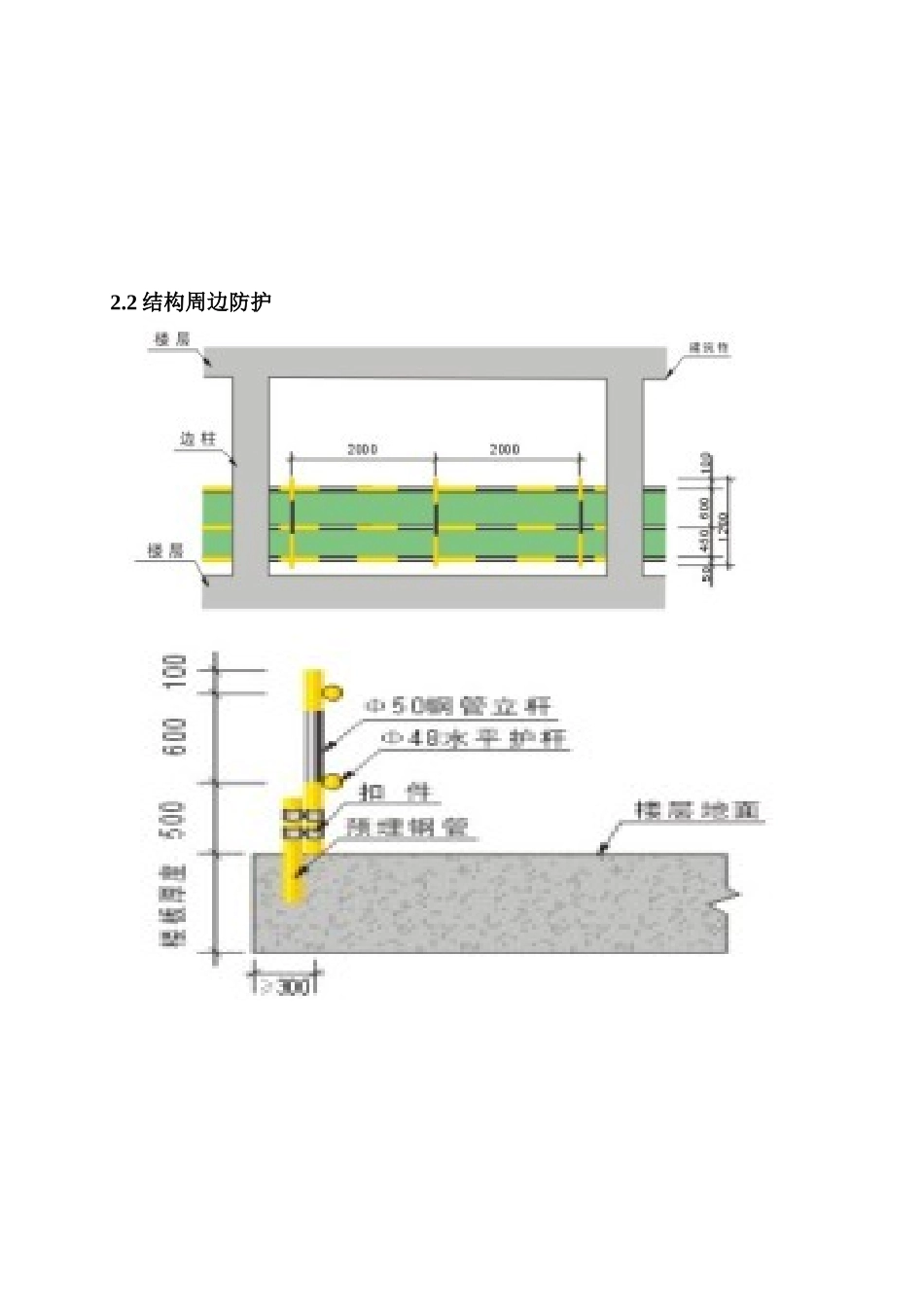

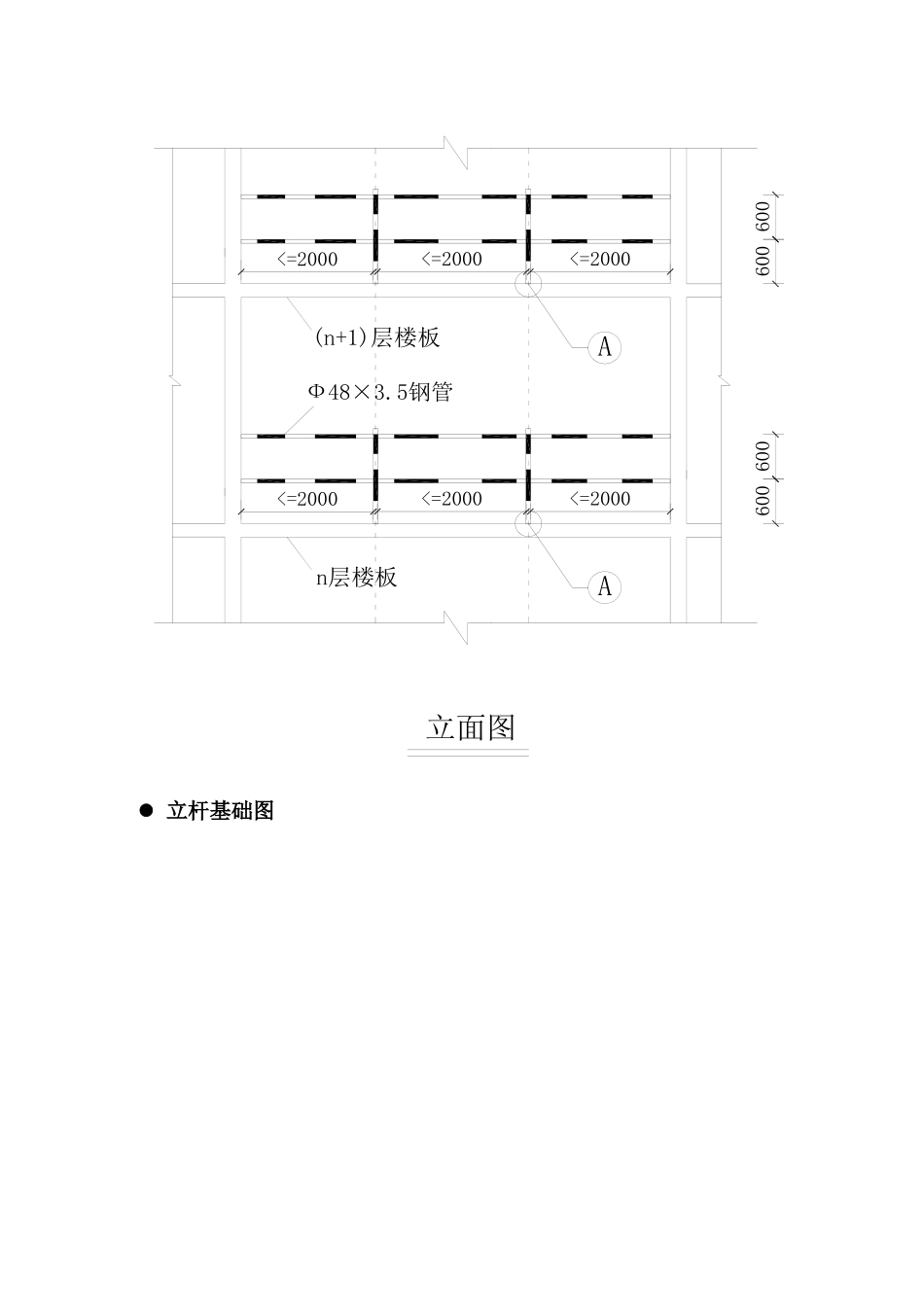

湖北省地方标准DB42/-2007建筑施工现场安全防护设施技术规程主要内容:临边防护;洞口防护;井道防护;安全通道及防护棚;外脚手架;悬挑式钢平台一临边防护1一般要求临边落差达到或超过2m，沿周边设置防护栏杆或防护脚手架或其它有效防护设施。各种垂直运输接料平台设置安全门。防护栏杆由上、下两道横杆及栏杆柱组成，上杆离地高度为1.0～1.2m，下杆离地高度为0.5～0.6m。立柱间距一般不大于2m。栏杆柱的固定及其与横杆的连接，其整体构造应使防护栏杆在上杆任何处，能经受任何方向的1000N外力。防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。当临边的外侧临街道时，除防护栏杆外，敞口立面必须采取满挂安全网或其他可靠措施作全封闭处理。2各部位邻边防护做法2.1基坑周边防护2.2结构周边防护600600<=2000A<=2000<=2000Ф48×3.5钢管立面图600600<=2000A<=2000<=2000n层楼板(n+1)层楼板立杆基础图A立杆基础详图5200砼梁立面图平面图楼面Ф48×3.5钢管膨胀螺栓Ф48×3.5钢管A立杆基础详图1200砼梁Ф48×3.5钢管A立杆基础详图2200砼梁200□焊接hf=4~6mmФ20钢筋或Ф48×3.5钢管Ф20钢筋2.3预制构件周边防护梁桥面临时护栏示意图钢索梁桥面A预埋件-100×100×10A混凝土预埋件焊接示意图Ф48×3.5钢管□围焊hf=4~6mm2.4楼梯临边防护2.5物料提升机楼层出入口防护图2.6物料提升机楼层出入口防护门示意图150宽30厚钢板钢丝网片￠40×4方钢物料提升机50厚木板￠48×3.5钢管物料提升机楼层出入口防护门正立面物料提升机楼层出入口防护门侧立面600防护门nF(n+1)F插锁6006001200100±2050厚木板500-600说明：1、门边采用40方钢焊接2、门中间采用30×150钢板3、两门关闭采用横向插锁4、门则采用对开形式5、防护门在安装时，横向插锁应装在建筑物一侧，并由楼层人员开启。2.7施工电梯楼层出口及防护门示意图二洞口防护1、小洞口防护等处边长250～500mm的洞口、安装预制构件时的洞口以及其它各类洞口，应使用竹、木等材料作盖板，均衡搁置盖住洞口并牢固固定。处于剪力墙的墙角或其他不便于盖板防护的洞口，应预设贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于200mm，并在其上满铺脚手板。2、大洞口防护3、井道防护电梯井、管井必须设置防止人员坠落和落物伤人的防护设施，并加设明显标志警示。电梯井洞口、宽度超过400mm管井洞口等竖向落地洞口，必须设置防护门，井道内应每隔两层且不超过10m设一道安全平网。井口防护采用上下翻转防护门。门高1.40m，下部设200mm踢脚板，紧贴楼地面安装，门两侧边超出电梯井口边不小于100mm，上端固定，门栅间距不大于150mm。使用钢筋直径不得小于Φ14mm。井道防护门安全通道及防护棚施工作业面最大高度（米）最小坠落半径（米）2-525-15315-304>305需要搭设安全通道的范围，主要基于此表，但应根据周边环境状况来确定防护区域，对地处闹市、人流密级等场所要加大防护范围。2、需要搭设安全通道的部位（1）、临近建筑物的街道（2）、施工现场内的通道（3）、进入建筑物的出入口（4）、施工电梯、物料提升机地面进料口场区内安全通道示意图通入建筑物的安全通道施工电梯、物料提升机地面进料口安全通道设备防护棚示意图外脚手架悬挑式外脚手架脚手架施工用悬挑脚手架宜采用16号以上工字钢作为主悬挑梁，外挑段不宜超过1.50m，锚固段不小于外挑段的1.25倍。严禁采用脚手架钢管作为主挑梁。采用槽钢作为主挑梁时应有防侧弯措施。1、框架或剪力墙上开孔形式2、直接在剪力墙或边梁上预埋形式3、结构边缘为悬挑板形式连墙件的设置24m以下的单、双排脚手架，可采用拉顶结合式柔性连墙件，拉顶结合式柔性连墙件必须一一对应设置，严禁使用仅有拉筋的柔性连墙件。24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。连墙件应水平设置，当不能水平设置时，与脚手架连接的一端可下斜连接，下斜角度不得超过10°。悬挑式钢平台悬挑式钢平台安全使用规定使用塔吊等机械向建筑楼层转运材料，不能直接吊运至建筑结构楼层内时，必须采用定型制作的悬挑式钢平台，悬挑式钢平台...
