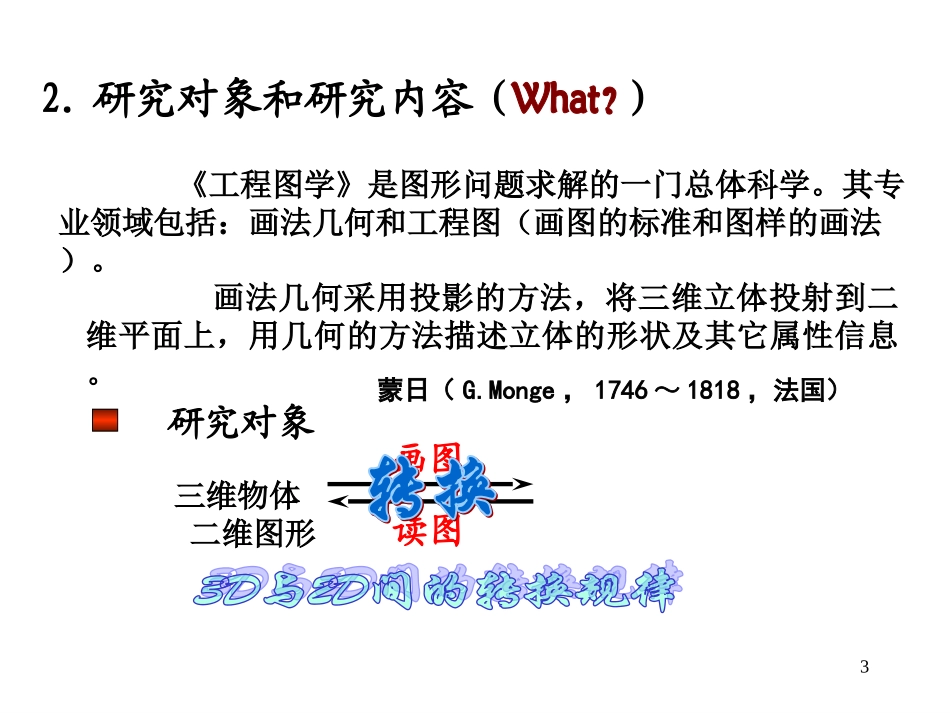

12绪论1.本门课程的学习意义（）语言是人们交流思想、传递信息的工具。自古以来，声音、图形和文字就是人类的共同语言。在现代社会的许多领域，如制造、建筑、电子、计算机等，其产品的诞生都经历了类似的过程——先绘制出图样，然后由生产者按图样制造、加工，最终才能得到相应的产品。工程图誉为“工程界的语言”从最初的象形文字到现代集成制造技术、扫描技术、计算机图形学……,都与图形技术有密切的联系。32.研究对象和研究内容（）《工程图学》是图形问题求解的一门总体科学。其专业领域包括：画法几何和工程图（画图的标准和图样的画法）。研究对象画图读图画法几何采用投影的方法，将三维立体投射到二维平面上，用几何的方法描述立体的形状及其它属性信息。三维物体二维图形蒙日（G.Monge，1746～1818，法国）40.03D0.04C5画、读工程图样的方法投影理论和方法国家标准的规定计算机软件绘制图形的方法（扩展）计算机绘图（CAD）计算机绘图（CAD）画法几何(DG)画法几何(DG)制图基础(DF)制图基础(DF)工程图(ED)工程图(ED)研究内容：63.学习目标掌握投影的基本知识和技能，具备看工程图的能力培养形象思维能力和图形表达能力培养图学素质、工学素质74.学习方法（）一个中心二个基本点三个要求2D与3D的转换规律投影分析与空间想象相结合基本概念基本方法：投影分析方法听课（要求、重点、基本方法）练习（巩固提高）观察（多看模型，图与模型对照）（听、做、看）85.教学安排教学学时：学习评价平时作业：15％期中测验：20％（第8/9周）期末考试：65％（第17或18周，学校安排）答疑：面对面（周?，精仪系2楼东2402乙）东门北东西向机动车道左侧100米路北总学时：3291．绪论；点的投影；直线的投影；两直线相对位置2．中秋放假3．平面的投影；线面和面面相对位置4．体的投影；基本体；简单叠加体5．截切6．相贯7．组合体8．轴测图9．期中测验10．机件的表达方法一11．机件的表达方法二；尺寸标注12．计算机辅助绘图（AutoCAD）（CAD中心）13．螺纹及连接件画法；表面粗糙度14．零件图（公差配合）15．装配图16.复习、总结教学进度安排10参考资料网络学堂：讲课课件作业答案，次周公布每章全部习题答案（每章结束后）AutoCAD上机操作指导其它资料：带*号习题，答案附在《习题集》后11联系方式：Tel:13552449497Email:huanglp@tsinghua.edu.cn《机械制图》杨惠英、王玉坤主编，清华大学出版社，2002年8月第一版，《机械制图习题集》杨惠英、王玉坤主编，清华大学出版社，2002年7第一版教材透明三角板一对；圆规一个；铅笔2支：细线（HorHB），粗线（HB）绘图仪器12（一）投影的概念及分类（二）点的投影（三）直线的投影13投射中心、物体、投影面三者之间的相对距离对投影的大小有影响。投影特性物体投影投影面投射中心投射线投影的概念中心投影法14平行投影法投影特性投影大小与物体和投影面之间的距离无关。投射线互相平行且垂直于投影面直角（正）投影法投射线互相平行且倾斜于投影面斜角投影法15投影方法中心投影法平行投影法正投影法斜角投影法投影分类工程图工程图透视图透视图正轴测图正轴测图斜二轴测图斜轴测图斜轴测图正等轴测图161718（一）投影的概念及分类（二）点的投影（三）直线的投影两点的相对位置点的投影特性19MPa●●AP采用多面投影。过空间点A的投射线与投影面P的交点（垂足）即为点A在P面上的投影。A1●A2●A3●点在一个投影面上的投影不能确定点的空间位置。一、点在一个投影面上的投影a●●a20HWV二、点的三面投影投影面◆正立投影面（简称正面或V面）◆水平投影面（简称水平面或H面）◆侧立投影面（简称侧面或W面）投影轴OXZOX轴V面与H面的交线OZ轴V面与W面的交线OY轴H面与W面的交线Y三投影面体系21WHVOX空间点A在三个投影面上的投影a点A的正面投影a点A的水平投影a●a●a●A●ZYa点A的侧面投影22WVH●●●●XYZOVHWAaaaxaazay不动投影面展开aaZaayayaXYYO●●az●x23●●●●XYZOVHWAaaa点的投影规律①aa⊥OX轴aax=aaz=Aa(A到V面的距离)②aax=aay=Aa(A到H面的距离)aay=aaz=Aa(A到W面的距离)xaazay●●YZazaXY...
