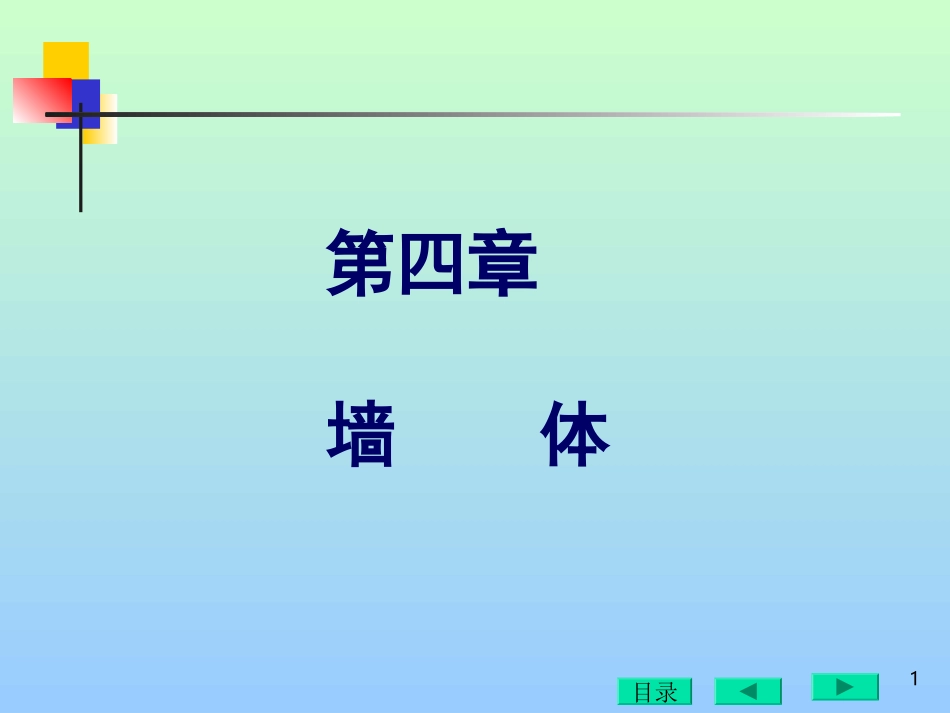

房屋建筑构造 墙体VIP免费

1第四章墙体目录2第四章墙体§4.1墙体的类型及设计要求§4.2砌体墙§4.3幕墙§4.4隔墙§4.5墙面装修0目录3第四章墙体4.1.1墙体的类型4.1.2墙体的设计要求0目录4§4.1墙体的类型及设计要求4.1.1墙体的类型1按墙体所在位置分类；外墙、内墙、纵墙、横墙、窗间墙、窗下墙、女儿墙（如图4-1所示）按墙体受力情况分类：承重墙非承重墙自承重墙填充墙幕墙隔墙5目录按构造方式分类：实体墙、空体墙、组合墙按墙体施工方法分类：块材墙、板筑墙、板材墙按墙体所用材料的不同分类：砖墙、砌块墙、钢筋混凝土墙、石墙§4.1墙体的类型及设计要求6返回§4.1墙体的类型及设计要求图4-1墙体各部分名称74.1.2墙体的设计要求具有足够的强度和稳定性墙体的强度是指墙体承受荷载的能力墙体的稳定性与墙的高度、长度和厚度有关。满足热工要求墙体的保温要求墙体的隔热要求满足建筑节能要求满足隔声要求§4.1墙体的类型及设计要求8目录§4.1墙体的类型及设计要求满足防火要求满足防水防潮要求满足建筑工业化要求9§4.2砌体墙4.2.1砖墙4.2.2砌块墙目录104.2.1砖墙砖墙是用砂浆将一块块砖按一定技术要求砌筑而成的砌体§4.2砌体墙一、砖墙材料：现在常用的砖有粘土多孔砖、空心砖、工业小砖、承重及非承重混凝土砌块。砂浆是砌块的胶结材料。常用的砂浆有水泥砂浆、混合砂浆、石灰砂浆和粘土砂浆。砖墙11§4.2砌体墙1）砖墙的厚度砖墙的厚度应根据其在建筑物中所起的作用不同而有所不同，同时还应考虑与砖的规格相适应。A.实心粘土砖规格：240mm×115mm×53mm所砌墙的厚度：习惯上以砖长为基数来称呼，如半砖墙、一砖墙、一砖半墙等砖墙二、砖墙的构造1、砖墙的尺度122§4.2砌体墙工程上以它们的标志尺寸来称呼，如12墙、24墙、37墙等常用墙厚的尺寸砖墙13§4.2砌体墙B.粘土多孔砖孔洞的形式有圆形和方形通孔等有模数多孔砖（DM型）、普通多孔砖（KP1型）等类型。砖墙14§4.2砌体墙砖墙DM型多孔砖墙厚采用1/2（按50mm）进级制，如：100、150、200、250、300、350、400mm等。K1P型多孔砖的基本砖型为240×115×90mm，与普通粘土砖非常相似，其墙厚采用2.5M制，如120、240、370、405mm等。15§4.2砌体墙2）墙段长度和洞口尺寸实心粘土砖的模数为125mm，多孔粘土砖墙的厚度是按50mm进级。而我国现行《建筑模数协调统一标准》中规定房间的开间、进深、门窗洞口尺寸为3M的整倍数。两者有冲突。在实际工程中，可通过调整灰缝大小（施工规范允许竖缝宽度为8-12mm）来解决这个问题。当墙段长度超过1M时可不考虑砖模数，当墙段长度小于1M时，应使墙段长度符合砖模数。砖墙16§4.2砌体墙3）砖墙高度按砖模数要求,砖墙的高度应是53+10=63的整倍数。但现行统一模数协调系列多为3M。为此，砌筑前必须事先按设计尺寸反复推敲砌筑皮数，适当调整灰缝厚度，并制作若干根皮数杆以作为砌筑的依据。砖墙172、砖墙的组砌方式指砖在砖墙中的排列方式。砌筑要求：砖缝横平竖直、上下错缝、内外搭接、避免形成竖向通缝，砂浆应饱满，厚薄均匀。实体砖墙砌筑方式：全顺式、一顺一丁、多顺一丁、十字式（也称梅花丁）等。（如下图）顺砖是指长边平行于墙面砌筑的砖；丁砖是指垂直于墙面砌筑的砖。§4.2砌体墙砖墙18§4.2砌体墙a）240砖墙一顺一丁(b)240砖墙多顺一丁(c)240砖墙十字式(d)120砖墙全顺式(e)180砖墙(f)370砖墙砖墙193§4.2砌体墙复合墙：即用砖和其他保温材料组合成的墙。常用的保温材料：有矿棉、矿棉毡、聚苯乙烯泡沫塑料、加气混凝土等。常用做法：墙体一侧附加保温材料、墙体中间填充保温材、砖墙的中间留空气间层(如下图所示)砖墙20§4.2砌体墙(a)墙体一侧附加保温材料(b)墙体中间填充保温材(c)砖墙的中间留空气间层砖墙21§4.2砌体墙三、砖墙的细部构造墙体的细部构造包括勒脚、墙身防潮层、散水、明沟、构造柱、圈梁、防火墙、门窗过梁、窗台和变形缝等。1、勒脚指位于室外地面与室内地面之间的这段外墙体。作用：保护近地墙身，避免受雨水直接侵蚀、受冻以致破坏，增强建筑物立面美观。砖墙22§4.2砌体墙构造做法：①采用20～30mm厚1：3水泥砂浆抹面，或用水刷石、斩...
