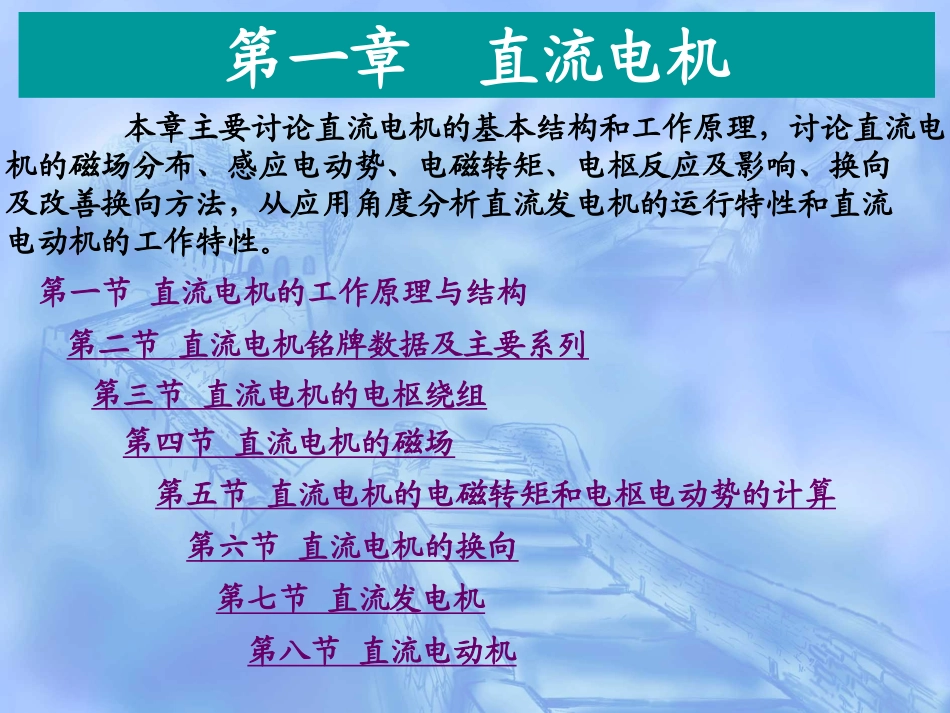

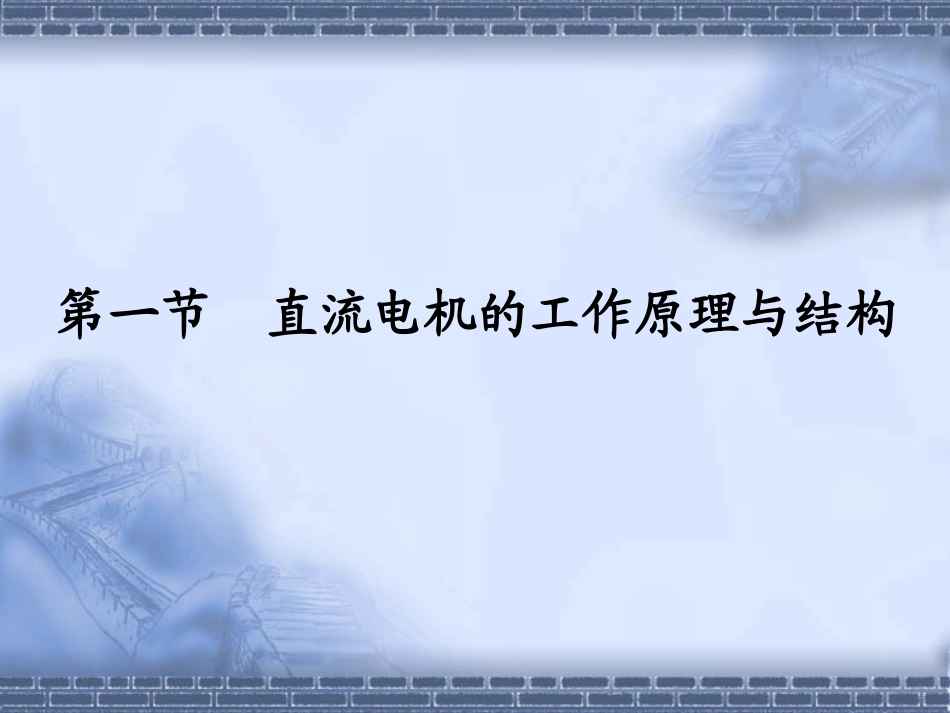

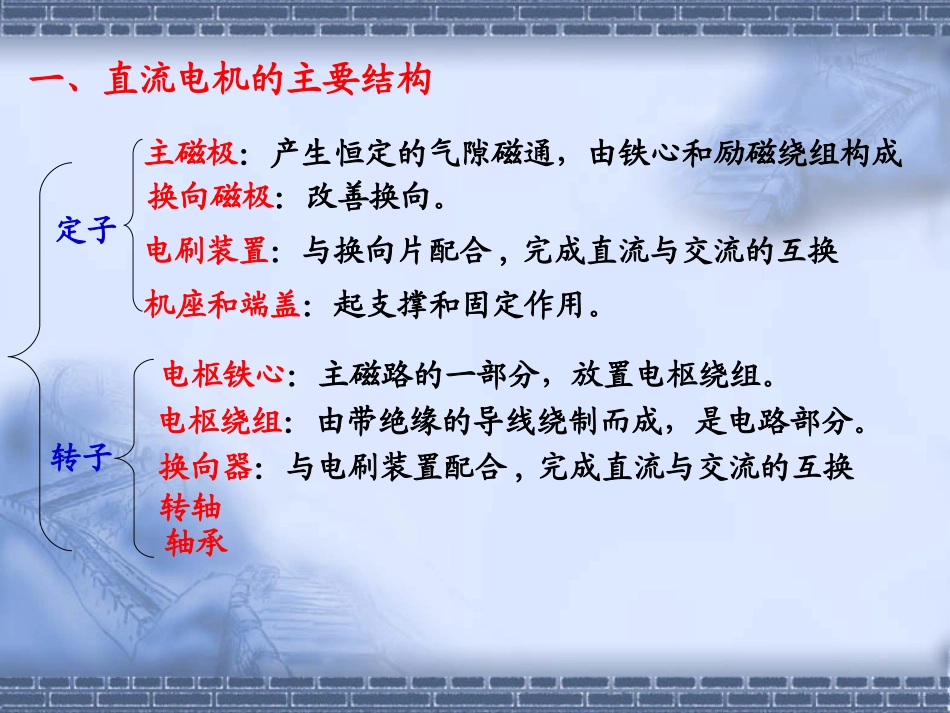

第二节直流电机铭牌数据及主要系列第三节直流电机的电枢绕组本章主要讨论直流电机的基本结构和工作原理，讨论直流电机的磁场分布、感应电动势、电磁转矩、电枢反应及影响、换向及改善换向方法，从应用角度分析直流发电机的运行特性和直流电动机的工作特性。第四节直流电机的磁场第五节直流电机的电磁转矩和电枢电动势的计算第六节直流电机的换向第七节直流发电机第一节直流电机的工作原理与结构第一章直流电机第八节直流电动机第一节直流电机的工作原理与结构一、直流电机的主要结构定子转子主磁极：产生恒定的气隙磁通，由铁心和励磁绕组构成换向磁极：改善换向。电刷装置：与换向片配合,完成直流与交流的互换机座和端盖：起支撑和固定作用。电枢铁心：主磁路的一部分，放置电枢绕组。电枢绕组：由带绝缘的导线绕制而成，是电路部分。换向器：与电刷装置配合,完成直流与交流的互换转轴轴承二、直流电机的工作原理（一）直流发电机工作原理直流发电机是将机械能转变成电能的旋转机械。右图为直流发电机的物理模型，N、S为定子磁极，abcd是固定在可旋转导磁圆柱体上的线圈，线圈连同导磁圆柱体称为电机的转子或电枢。线圈的首末端a、d连接到两个相互绝缘并可随线圈一同旋转的换向片上。转子线圈与外电路的连接是通过放置在换向片上固定不动的电刷进行的。当原动机驱动电机转子逆时针旋转时同，线圈abcd将感应电动势。如右图，导体ab在N极下，a点高电位，b点低电位；导体cd在S极下，c点高电位，d点低电位；电刷A极性为正，电刷B极性为负。当原动机驱动电机转子逆时针旋转后，如右图。0180导体ab在S极下，a点低电位，b点高电位；导体cd在N极下，c点低电位，d点高电位；电刷A极性仍为正，电刷B极性仍为负。与电刷A接触的导体总是位于N极下，与电刷B接触的导体总是位于S极下,电刷A的极性总是正的，电刷B的极性总是负的，在电刷A、B两端可获得直流电动势。实际直流发电机的电枢是根据实际需要有多个线圈。线圈分布在电枢铁心表面的不同位置，按照一定的规律连接起来，构成电机的电枢绕组。磁极也是根据需要N、S极交替旋转多对。（二）直流电动机工作原理直流电动机是将电能转变成机械能的旋转机械。把电刷A、B接到直流电源上，电刷A接正极，电刷B接负极。此时电枢线圈中将电流流过。在磁场作用下，N极性下导体ab受力方向从右向左，S极下导体cd受力方向从左向右。该电磁力形成逆时针方向的电磁转矩。当电磁转矩大于阻转矩时，电机转子逆时针方向旋转。当电枢旋转到右图所示位置时原N极性下导体ab转到S极下，受力方向从左向右，原S极下导体cd转到N极下，受力方向从右向左。该电磁力形成逆时针方向的电磁转矩。线圈在该电磁力形成的电磁转矩作用下继续逆时针方向旋转。与直流发电机相同，实际的直流电动机的电枢并非单一线圈，磁极也并非一对。直流电动机的工作原理示意图:（三）直流电机的可逆原理一台电机既可作为发电机运行，又可作为电动机运行，这就是直流电机的可逆原理。从上述直流电机的工作原理来看，一台直流电机若在电刷两端加上直流电压，输入电能，即可拖动生产机械，将电能变为机械能而成为电动机；反之若用原动机带动电枢旋转，输入机械能，就可在电刷两端得到一个直流电动势作为电源，将机械能变为电能而成为发电机。第二节直流电机的铭牌数据及主要系列一、直流电机的铭牌数据额定条件下电机所能提供的功率NP额定功率指电刷间输出的额定电功率发电机指轴上输出的机械功率电动机发电机：是指输出额定电压；电动机：是指输入额定电压。在额定工况下，电机出线端的平均电压NU额定电压在额定电压下，运行于额定功率时对应的电流NI额定电流在额定电压、额定电流下，运行于额定功率时对应的转速。Nn额定转速fNI额定励磁电流对应于额定电压、额定电流、额定转速及额定功率时的励磁电流电机铭牌上还标有其它数据，如励磁电压、出厂日期、出厂编号等。电机运行时，所有物理量与额定值相同——电机运行于额定状态。电机的运行电流小于额定电流——欠载运行；运行电流大于额定电流——过载运行。长期欠载运行将造成电机浪费，而长期过载运行会缩短电机的使用寿命。电机最好运行于额定...
