基于51单片机的声光控延时灯VIP免费

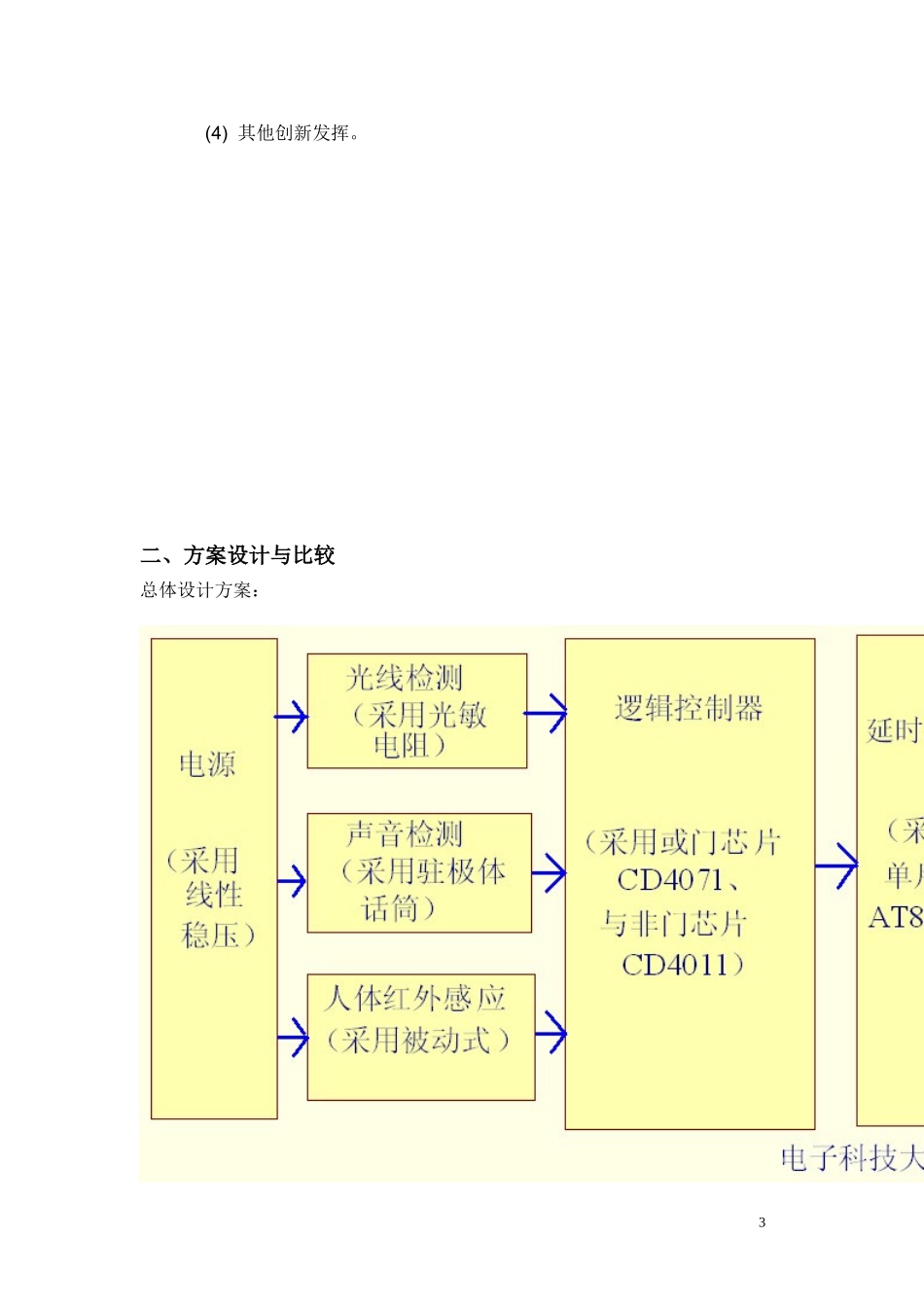

1于51单片机的声光控延时闪烁灯以及人体红释感应灯基目录一、实验任务要求................................................................................................................3二、方案设计与比较..........................................................................................................42.1电源模块...........................................................................................................42.2显示方式.............................................................................................................52.3光控模块...........................................................................................................62.4声控模块.............................................................................................................72.5人体红外感应模块...........................................................................................82.6逻辑模块...........................................................................................................102.7延时模块.........................................................................................................112.8LED模块...........................................................................................................12三．实验心得与体会.......................................................................................................12四．参考文献..............................................................................................................................132附录A汇编源程序.............................................................................................................13附录B制作过程图片展示..........................................................................................31摘要：本次设计了一款基于AT89S52的可由声光控及人体红外感应的LED智能照明系统，并讨论了各模块的电路组成、工作原理及相关元器件的参数，通过对这些问题的分析，探讨了电路设计所需的注意事项及电路调试方法。对传感器电路进行更改，也可实现烟雾报警，有毒气体报警，湿度报警等扩展功能。【关键词】MCS-51单片机；智能控制；声音传感器；光敏电阻；热释电一、实验任务要求1.基本要求(1)当有光照亮时，光线检测输出有信号，当有声音时，声音检测输出有信号。(2)逻辑控制器在光线检测有信号时，逻辑控制器没有输出；在没有光线信号时，且没有声音信号时，没有输出；在没有光线信号且有声音信号时，逻辑控制器有输出。(3)延时电路使得LED亮5秒后熄灭。(4)自制电源，电源电压根据设计自行选取。要求电源具备总开关和LED指示灯。2.发挥部分(1)增加功能切换开关。开关闭合时，LED持续亮；开关打开时，LED又声光系统控制亮灭。(2)增加LED闪烁功能，使得LED发出肉眼可见的闪烁。(3)延时时间1~10秒可调，步进为1秒。3(4)其他创新发挥。二、方案设计与比较总体设计方案：42.1电源模块方案一：采用稳压芯片LM7805稳压电路，将输入的12V降压并稳定在5V，较为稳定。缺点是线性稳压电路,所有有其特有的内部功率损耗大,全部压降均转换为热量损失了,效率较低。方案二：采用开关电压调节器LM2596，将输入的9V降压并稳定在5V。它是降压型电源管理单片集成电路能够输出3A的驱动电流，转换效率高，带载能力大，但输出电压波纹大，不适合作单片机电源，并且会造成人体红外感应（热释电）模块的误触发。5比较上述两种方案，考虑到传感器模块和51单片机的工作电流都不大，效率较低也不会造成太大的损耗，因此为了系统的稳定，选择方案一2.2显示模块方案一：使用1602液晶显示，可以显示英文和数字字符，比较省电，可以保持显示的内容，但显示数据传输比数码管较复杂。方案二：使用数码管动态显示，数据传输较为简...
