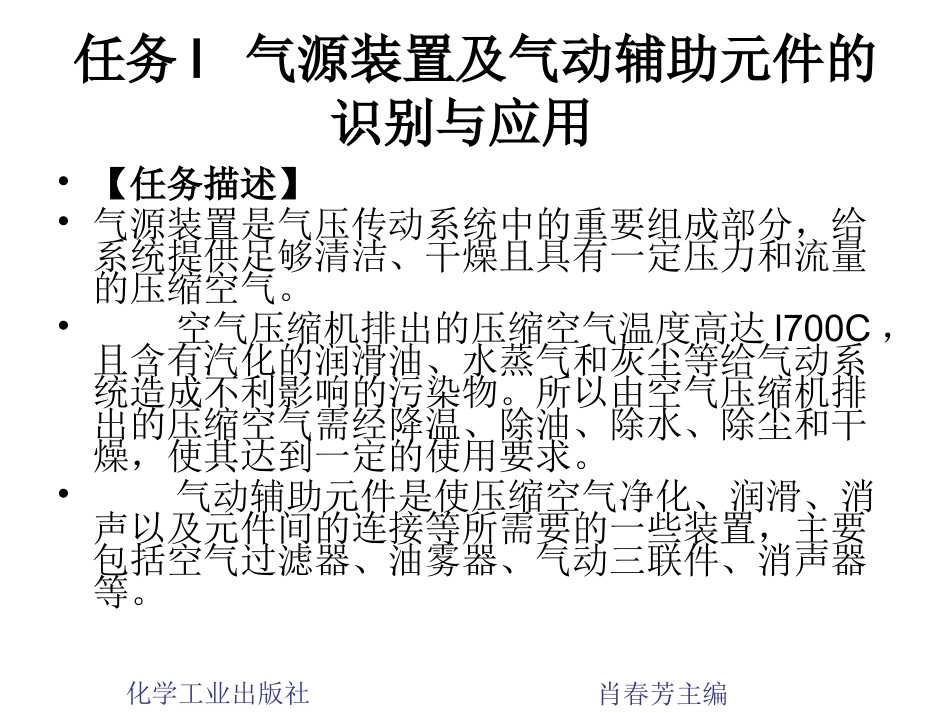

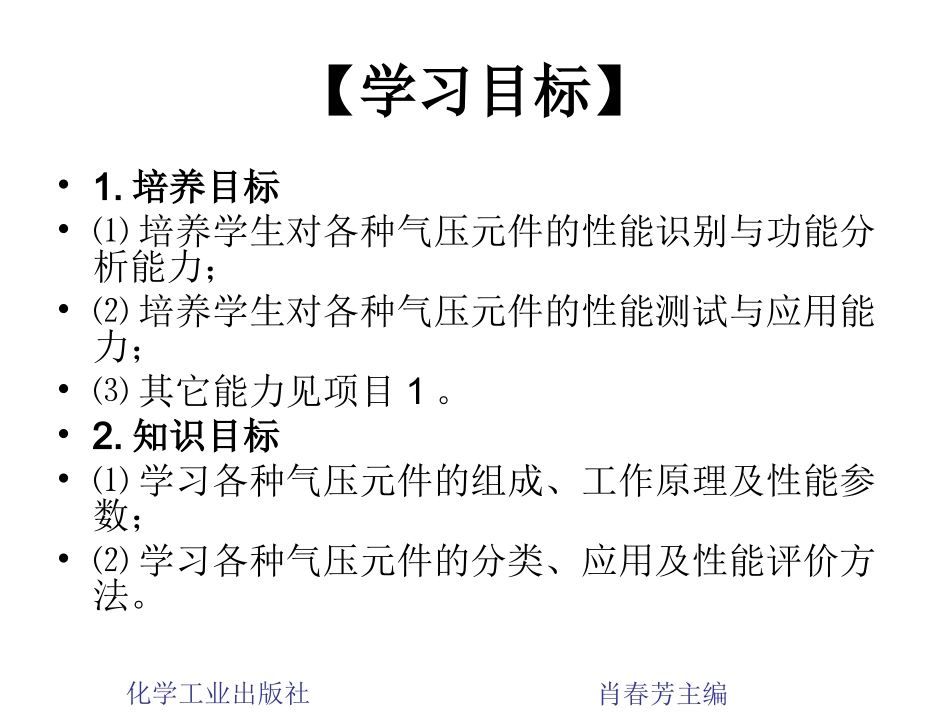

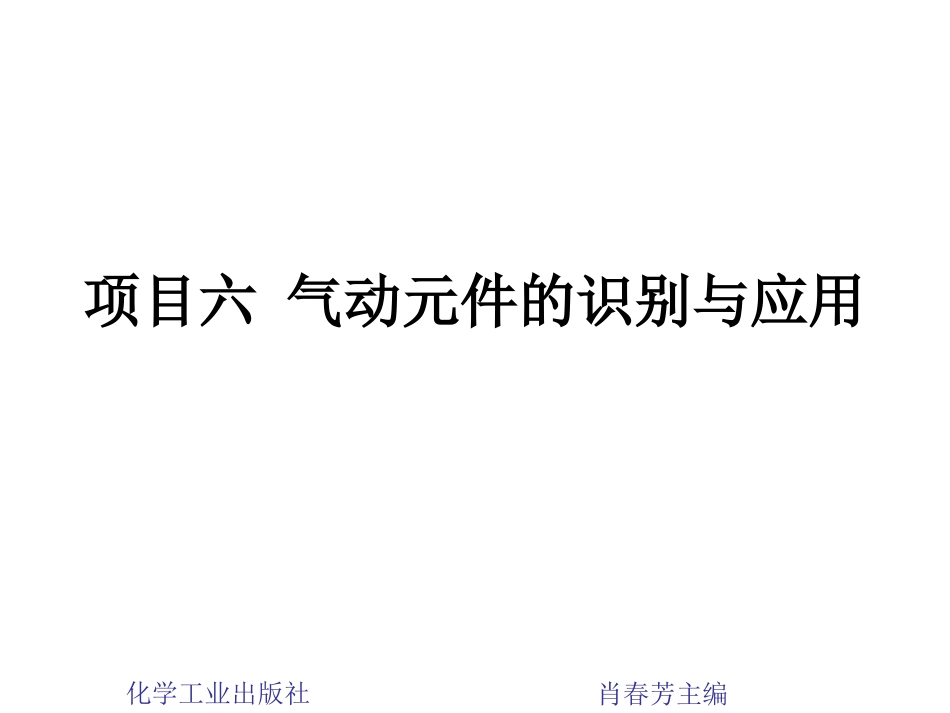

化学工业出版社肖春芳主编项目六气动元件的识别与应用化学工业出版社肖春芳主编【学习目标】•1.培养目标•⑴培养学生对各种气压元件的性能识别与功能分析能力；•⑵培养学生对各种气压元件的性能测试与应用能力；•⑶其它能力见项目1。•2.知识目标•⑴学习各种气压元件的组成、工作原理及性能参数；•⑵学习各种气压元件的分类、应用及性能评价方法。化学工业出版社肖春芳主编任务l气源装置及气动辅助元件的识别与应用•【任务描述】•气源装置是气压传动系统中的重要组成部分，给系统提供足够清洁、干燥且具有一定压力和流量的压缩空气。•空气压缩机排出的压缩空气温度高达l700C，且含有汽化的润滑油、水蒸气和灰尘等给气动系统造成不利影响的污染物。所以由空气压缩机排出的压缩空气需经降温、除油、除水、除尘和干燥，使其达到一定的使用要求。•气动辅助元件是使压缩空气净化、润滑、消声以及元件间的连接等所需要的一些装置，主要包括空气过滤器、油雾器、气动三联件、消声器等。化学工业出版社肖春芳主编【任务分析】•空气压缩机是将机械能转换成气体压力能的装置，是气动系统的动力源。过滤器的作用是滤除压缩空气中的杂质微粒，达到气压传动系统所要求的净化程度，在气动系统中起着重要作用。常用的过滤器有一次过滤器和二次过滤器。•油雾器是一种特殊的注油装置，其作用是使润滑油雾化后注入空气流中，随着空气流进入需要润滑的部件，达到润滑的目的。•气动三联件是指将空气过滤器、减压阀和油雾器三种气源处理元件组装在一起。•消声器是通过阻尼或增加排气面积等方法降低排气的速度和功率，达到降低噪声的目的，一般有三种：吸收型、膨胀干涉型和膨胀干涉吸收型。化学工业出版社肖春芳主编【知识与技能】•一、气源装置•空气压缩站是气压传动系统的动力源装置。1—空气压缩机；2—后冷却器；3—贮气罐化学工业出版社肖春芳主编•1.空气压缩机•空气压缩机是空压站的心脏部分，它是把电动机输出的机械能转换成气体压力能的能量转换装置。图6.2所示为空气压缩机的工作原理示意图及外形图。1—曲柄；2—连杆；3—活塞；4—缸体；5—排气阀；6—排气管；7—进气阀；8—进气管；9—空气过滤器化学工业出版社肖春芳主编2．后冷却器•后冷却器的作用就是安装在空压机排气口处，将空压机出口的高压空气冷却到40℃～50℃，将大量水蒸气和油雾冷凝成液态水滴和油滴，从空气中分离出来。（a）蛇管式（b）列管式化学工业出版社肖春芳主编5．空压机使用时应注意的事项•（1）空压机的安装地点必须清洁，应无粉尘、通风好、湿度小、温度低，且要留有维护保养的空间，所以一般要安装在专用机房内。•（2）因为空压机一运转就产生噪声，所以必须考虑噪声的防治，如设置隔声罩、设置消声器、选择噪声较低的空压机等。一般而言，螺杆式空压机的噪声较小。•（3）使用专用润滑油并定期更换，启动前应检查润滑油位，并用手拉动传动带使机轴转动几圈，以保证启动时的润滑。启动前和停车后都应及时排除空压机气罐中的水分。化学工业出版社肖春芳主编二、辅助元件•1．油水分离器•油水分离器用于分离压缩空气中所含有的油分和水分，安装在后冷却器和贮气罐之间，按结构形式分有环形回转式、撞击折回式、离心旋转式、水浴式及以上形式的组合使用等。化学工业出版社肖春芳主编2．空气干燥器•空气干燥器的作用就是吸收和排出压缩空气中的水分、油分和杂质，使湿空气变成干空气的装置。•目前使用的干燥方法很多，主要有冷冻法、吸附法、机械法和离心法等。化学工业出版社肖春芳主编3．空气过滤器•空气过滤器的作用是滤除外界空气和压缩空气中的水分、灰尘、油滴和杂质，达到系统所要求的净化程度。常用的有一次过滤器、二次过滤器和高效过滤器。1—旋风叶子；2—滤芯；3—存水杯；4—挡水板；5—排水阀化学工业出版社肖春芳主编4．油雾器•油雾器是一种特殊的注油装置，它以压缩空气为动力，将润滑油喷射成雾状并混合于压缩空气中，随着压缩空气进入需要润滑的部位，达到润滑气动元件的目的。化学工业出版社肖春芳主编5．消声器•消声器是一种能阻碍声音传播而让气流通过的、防治空气动...
