相图基础-上课8-2013VIP免费

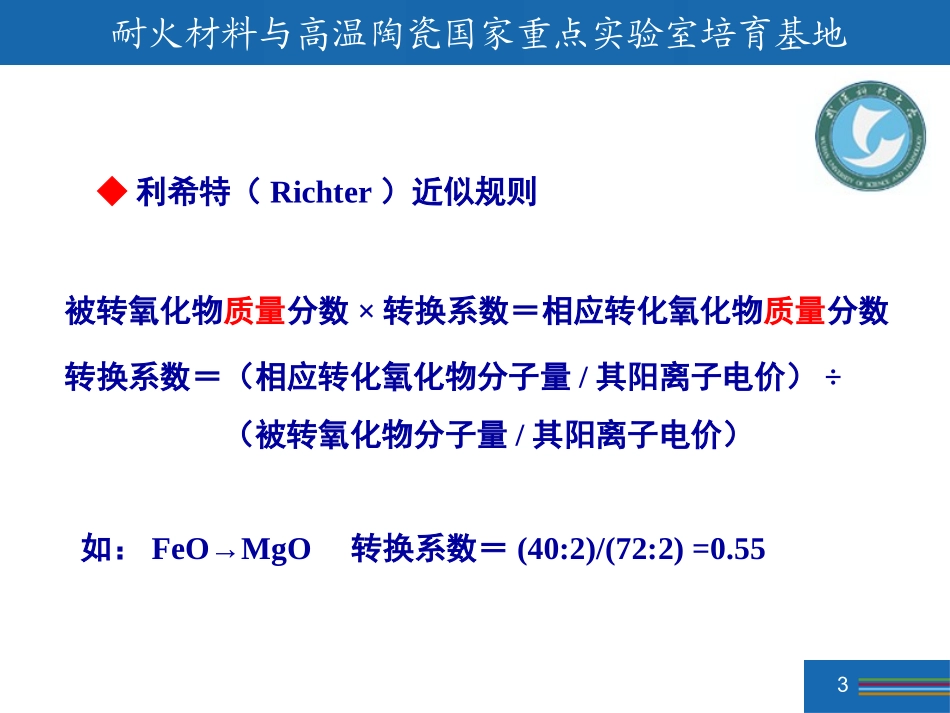

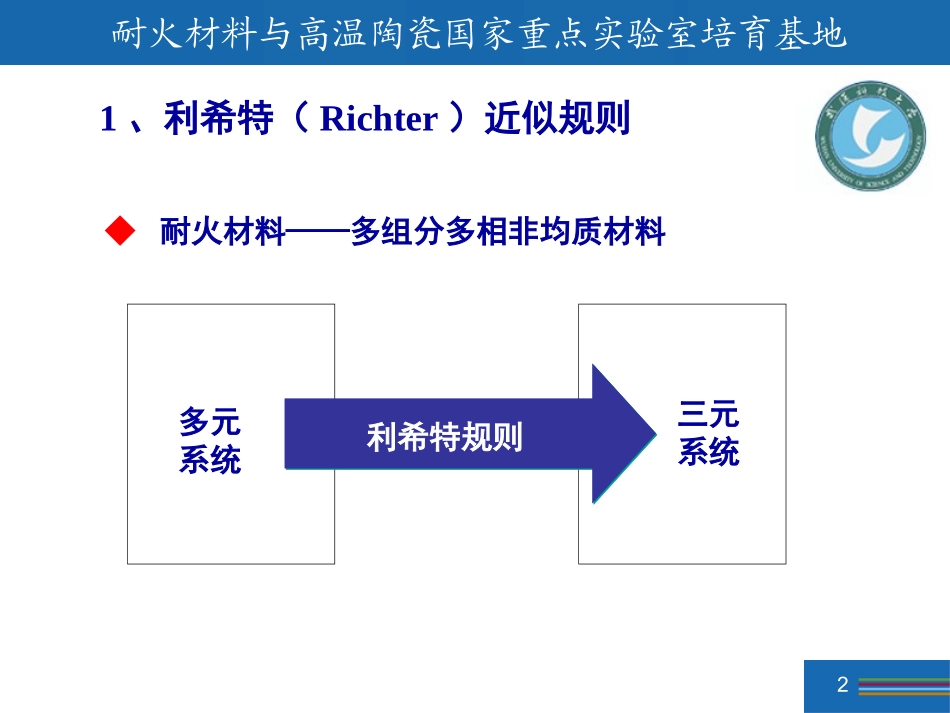

耐火材料与高温陶瓷国家重点实验室培育基地1第六节多元系统转换为三元系统耐火材料与高温陶瓷国家重点实验室培育基地21、利希特（Richter）近似规则◆耐火材料——多组分多相非均质材料多元系统利希特规则三元系统耐火材料与高温陶瓷国家重点实验室培育基地3◆利希特（Richter）近似规则被转氧化物质量分数×转换系数＝相应转化氧化物质量分数转换系数＝（相应转化氧化物分子量/其阳离子电价）÷（被转氧化物分子量/其阳离子电价）如：FeO→MgO转换系数＝(40:2)/(72:2)=0.55耐火材料与高温陶瓷国家重点实验室培育基地4◆转换系数根据新建系统和被转换领域不同而变非常规计算的转换系数部分氧化物转换系数耐火材料与高温陶瓷国家重点实验室培育基地5对于MgO-Cr2O3-SiO2系，通常不考虑领域之分，其某些氧化物转换系数：FeO→MgO0.55MnO→MgO0.56CaO→MgO0.71Na2O→MgO0.32Al2O3→Cr2O31.47Fe2O3→Cr2O30.94TiO2→SiO20.76大家可以尝试计算耐火材料与高温陶瓷国家重点实验室培育基地6运用利希特规则转换需注意：■硅酸铝耐火材料系统：换算前Fe2O3应该小于3%。■碱性耐火材料系统：C/S在换算前后偏差不大。当多元系统中二元总和超过剩余总数很多时，耐火材料与高温陶瓷国家重点实验室培育基地72、转换举例例1某单位合成堇青石所用原料的化学组成见表，用MgO-Al2O3-SiO2三元相图确定三种原料的比例。耐火材料与高温陶瓷国家重点实验室培育基地8原料名称Al2O3SiO2TiO2Fe2O3CaOMgO灼减高铝矾土78.472.862.221.450.050.0814.52滑石0.4461.760.311.2131.354.92粘土36.4843.561.81.520.430.9215.92三种原料的化学成分，%堇青石理论化学组成：Al2O334.9%,SiO251.3%,MgO3.8%耐火材料与高温陶瓷国家重点实验室培育基地9◆将含有灼减的原料换算成灼减为零的基础组成。原料名称Al2O3SiO2TiO2Fe2O3CaOMgO高铝矾土92.183.362.611.700.060.09滑石0.4664.960.331.2732.98粘土43.3851.801.401.810.511.09SiO2Al2O3MgO耐火材料与高温陶瓷国家重点实验室培育基地10◆进行组成计算■高铝矾土：w(Al2O3)=92.18+1.7×0.6=93.20；w(MgO)=0.09+0.06×0.70=0.132；w(SiO2)=3.36+2.61×0.76=5.3436；w(Al2O3+MgO+SiO2)=98.68换算成质量百分数：w(Al2O3)=94.45%；w(MgO)=0.13%；w(SiO2)=5.42%原料名称Al2O3SiO2TiO2Fe2O3CaOMgO高铝矾土92.183.362.611.700.060.09SiO2Al2O3MgO↑↑↑耐火材料与高温陶瓷国家重点实验室培育基地11■滑石：w(Al2O3)=0.46+0.33×0.6=0.658；w(MgO)=32.98+1.27×0.70=33.87；w(SiO2)=64.98；w(Al2O3+MgO+SiO2)=99.498换算成质量百分数：w(Al2O3)=0.66%；w(MgO)=34.05%；w(SiO2)=65.29%原料名称Al2O3SiO2TiO2Fe2O3CaOMgO滑石0.4664.960.331.2732.98SiO2Al2O3MgO↑↑↑耐火材料与高温陶瓷国家重点实验室培育基地12■粘土：w(Al2O3)=43.38+1.81×0.6=44.466w(MgO)=1.09+0.51×0.70=1.447w(SiO2)=51.80+1.40×0.76=52.864；w(Al2O3+MgO+SiO2)=98.777换算成质量百分数：w(Al2O3)=45.01%；w(MgO)=1.47%；w(SiO2)=53.52%原料名称Al2O3SiO2TiO2Fe2O3CaOMgO粘土43.3851.801.401.810.511.09SiO2Al2O3MgO↑↑↑耐火材料与高温陶瓷国家重点实验室培育基地13M：堇青石A：高铝矾土B：滑石C：粘土Aa：29.5mm,ab：44.5mm,bB：10.0mm如：高铝矾土需(bB/AB)×100％耐火材料与高温陶瓷国家重点实验室培育基地14例2：有一种工业固体废弃物，其化学成分如下，请利用MgO-Al2O3-CaO三元系统相图，判断这种料可能在多高温度下开始形成液相，1600℃下的矿相组成。成分SiO2Al2O3Fe2O3CaOMgOK2ONa2OTiO2V2O5MnO2IL含量(wt%)0.5764.330.1010.8922.850.040.370.070.70.060.36耐火材料与高温陶瓷国家重点实验室培育基地15换算成无灼减的组成：成分SiO2Al2O3Fe2O3CaOMgOK2ONa2OTiO2V2O5MnO2含量(wt%)0.5764.560.1010.9322.930.040.370.070.70.06经计算，各氧化物的转换系数分别为：SiO2→Al2O3：0.57；Fe2O3→Al2O3：0.6;TiO2→Al2O3：1.7;V2O5→Al2O3：1.02;MnO2→Al2O3：1.56;K2O→CaO/MgO：0.3/0.21;Na2O→MgO：0.32；耐火材料与高温陶瓷国家重点实验室培育基地16进行组成换算：w(Al2O3)=64.56+0.57×0.57+0.1×0.6+...
