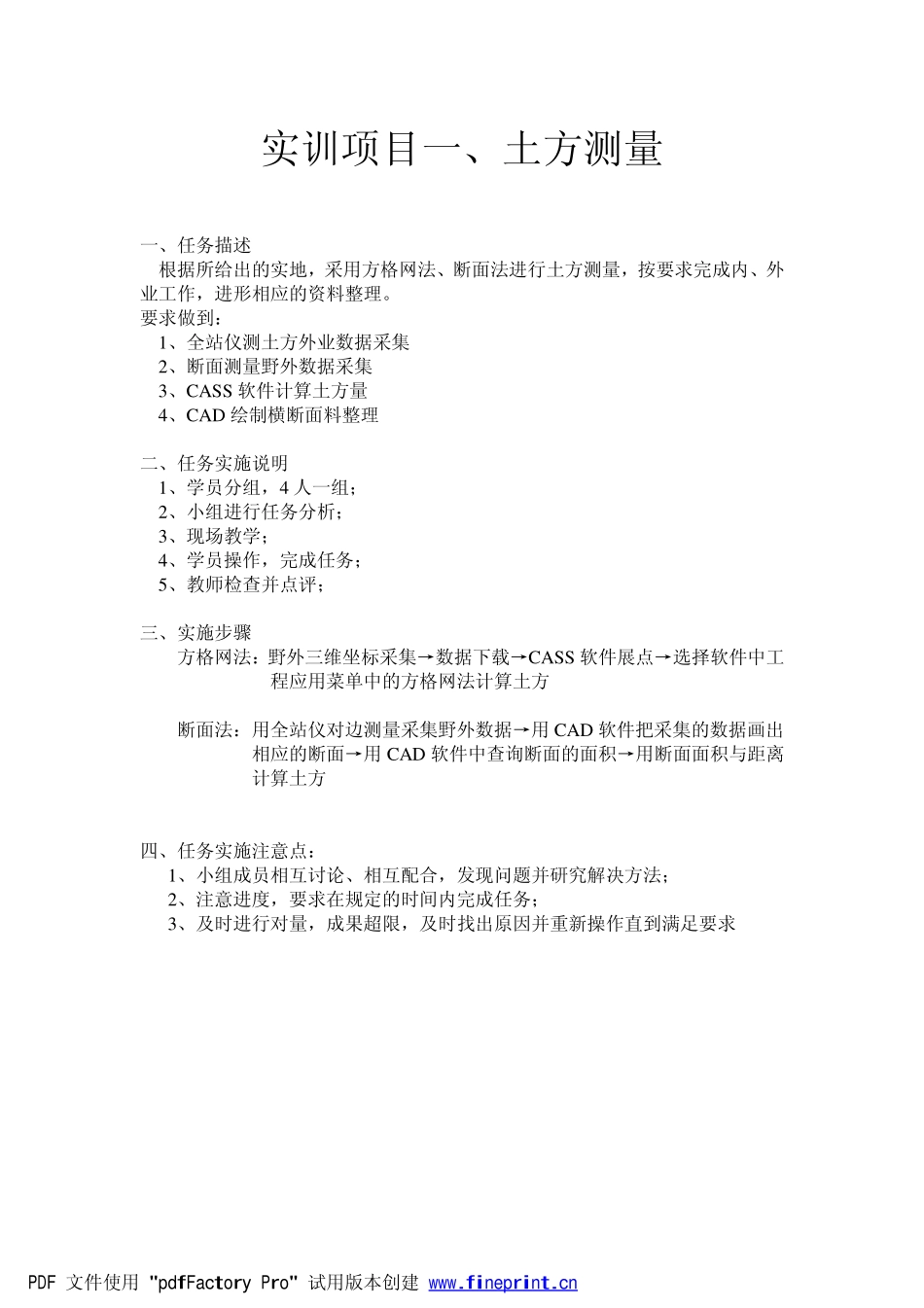

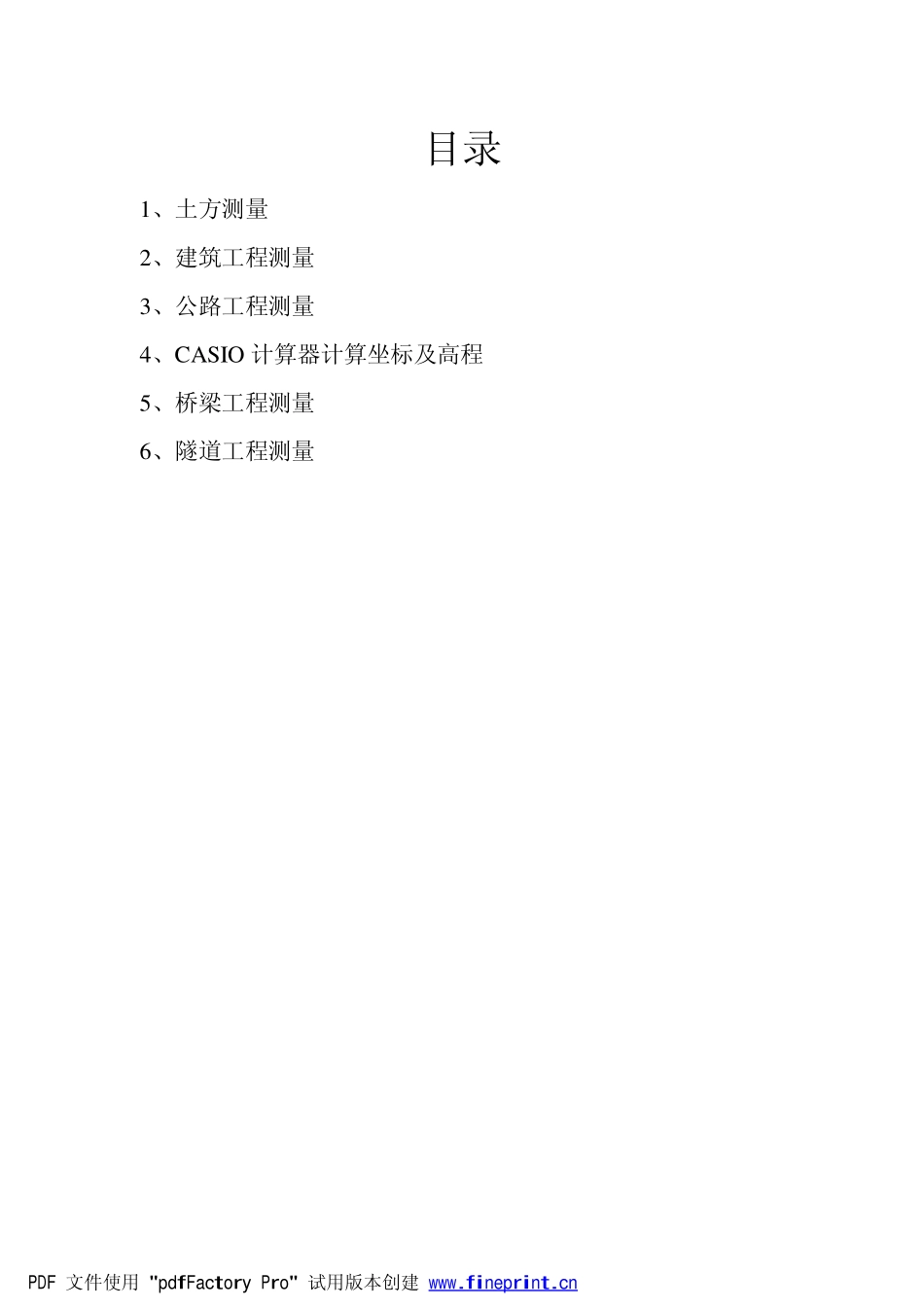

工程测量实训教材湖南工程职业技术学院测量教研室彭华编写PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn目录1、土方测量2、建筑工程测量3、公路工程测量4、CASIO计算器计算坐标及高程5、桥梁工程测量6、隧道工程测量PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn实训项目一、土方测量一、任务描述根据所给出的实地，采用方格网法、断面法进行土方测量，按要求完成内、外业工作，进形相应的资料整理。要求做到：1、全站仪测土方外业数据采集2、断面测量野外数据采集3、CASS软件计算土方量4、CAD绘制横断面料整理二、任务实施说明1、学员分组，4人一组；2、小组进行任务分析；3、现场教学；4、学员操作，完成任务；5、教师检查并点评；三、实施步骤方格网法：野外三维坐标采集→数据下载→CASS软件展点→选择软件中工程应用菜单中的方格网法计算土方断面法：用全站仪对边测量采集野外数据→用CAD软件把采集的数据画出相应的断面→用CAD软件中查询断面的面积→用断面面积与距离计算土方四、任务实施注意点：1、小组成员相互讨论、相互配合，发现问题并研究解决方法；2、注意进度，要求在规定的时间内完成任务；3、及时进行对量，成果超限，及时找出原因并重新操作直到满足要求PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn实训项目二、建筑工程测量一、任务描述根据所给出的施工图纸和控制点的实地位置，用测量仪器布设控制桩，用全站仪或经纬在实地放出轴线、墙体的位置，用水准以放样高程，按要求完成相应资料整理。要求做到：1、建筑总平面图、平面图、剖面图、基础详图的识读2、建筑物轴线控制桩的布设3、建筑物轴线放样数据计算4、建筑物基础工程、墙体工程的放样5、建筑工程施工测量资料整理二、任务实施说明1、学员分组，4人一组；2、小组进行任务分析；3、现场教学；4、学员操作，完成任务；5、教师检查并点评；三、实施步骤识图→数据计算→室外操作→资料整理四、任务实施注意点1、小组成员相互讨论、相互配合，发现问题并研究解决方法；2、注意进度，要求在规定的时间内完成任务；3、及时进行对量，成果超限，及时找出原因并重新操作直到满足要求；附：施工图纸PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn1:500总平面定位图PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn∑S=2948.4m2S=674m21:120一层平面图PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn实训项目三、公路工程测量一、任务描述根据给给出的施工图纸和控制点的实地位置，完成定测阶段中线、红线放样，纵横断面测量，施工阶段路基工程横断面测量、坡口、破脚放样,、碎落台的放样，施工阶段路面工程底基层、基层、面层放样。要求做到：1、公路勘测时期初测所作的测量工作；2、定测阶段中线、红线的测设、纵横断面的测设；3、施工阶段交桩的工作，导线点的复测和加密4、横断面复测工作；5、公路施工线路平面图、纵断面图、横断面图、路面结构图、直线、曲线及转角表等施工图纸的识读6、路基工程施工中坡脚、坡口的测设中需要识读的图纸，计算的数据，数据计算程序的使用，操作的方法；7、路基工程施工时通道、涵洞的测设需要识读的图纸，计算的数据，数据计算程序的使用，操作的方法；8、路面工程施工时底基层、基层、面层测设时需要识读的图纸，计算的数据，操作的方法；9、竣工测量所作的工作；10、测量资料的整理。二、任务实施说明1、学员分组，4人一组；2、小组进行任务分析；3、现场教学；4、学员操作，完成任务；5、教师检查并点评；三、实施步骤识图→数据计算→室外操作→资料整理四、任务实施注意点1、小组成员相互讨论、相互配合，发现问题并研究解决方法；2、注意进度，要求在规定的时间内完成任务；3、及时进行对量，成果超限，及时找出原因并重新操作直到满足要求；附：施工图纸PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cnPDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cnJD13JD14河界埝桥K0+560预应力空心板13m×33456789K53123456789K54PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn7、适...
