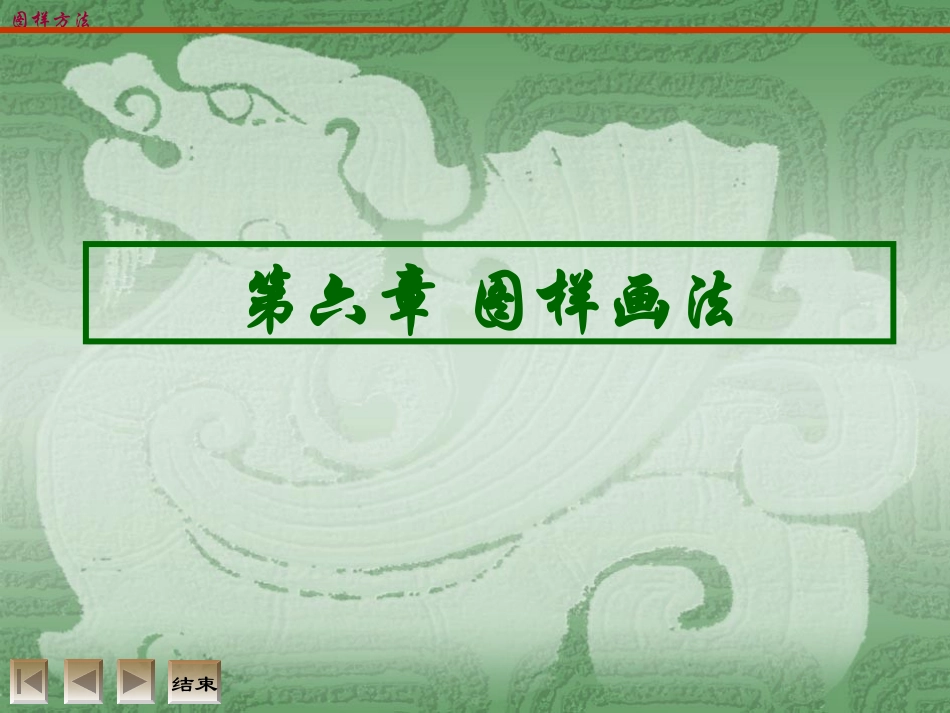

第六章 图样画法VIP免费

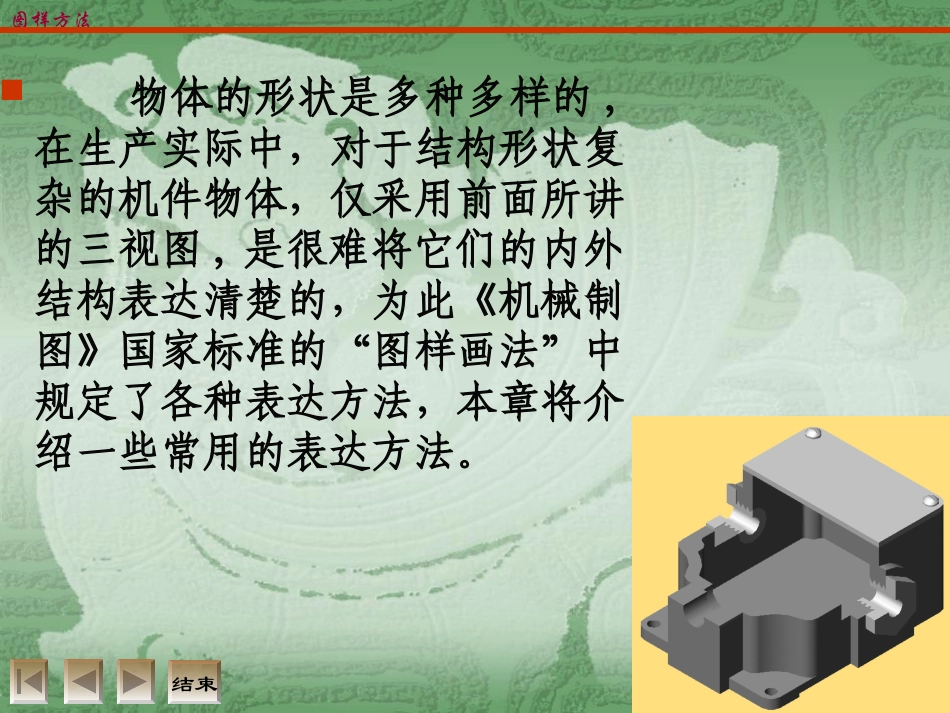

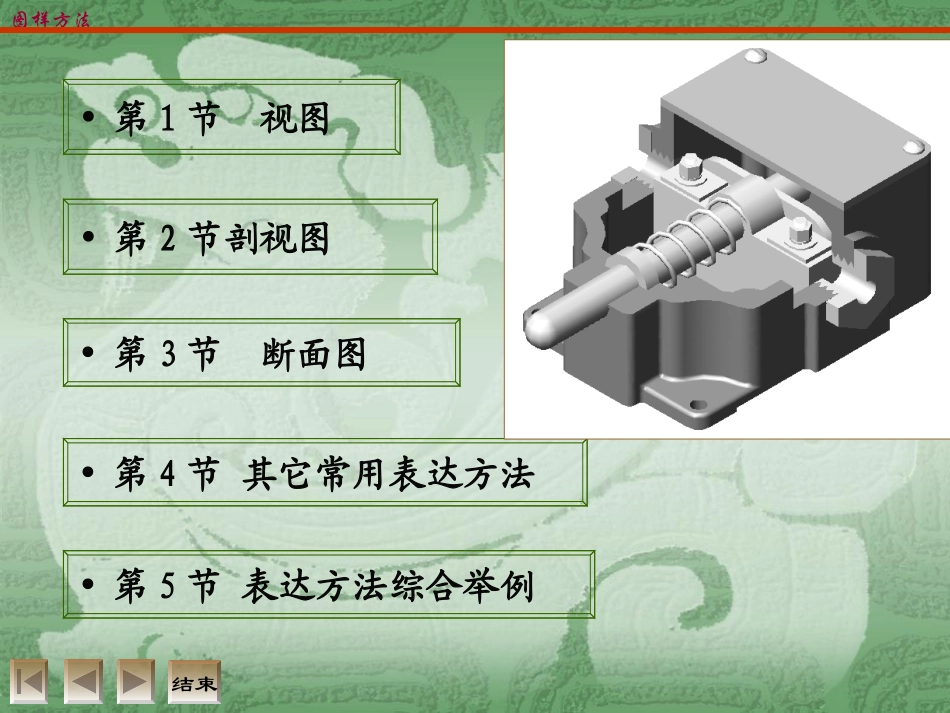

结束第六章图样画法图样方法结束物体的形状是多种多样的,在生产实际中，对于结构形状复杂的机件物体，仅采用前面所讲的三视图,是很难将它们的内外结构表达清楚的，为此《机械制图》国家标准的“图样画法”中规定了各种表达方法，本章将介绍一些常用的表达方法。图样方法结束•第1节视图•第3节断面图•第2节剖视图•第4节其它常用表达方法•第5节表达方法综合举例图样方法结束第1节视图基本内容：二、向视图三、局部视图四、斜视图一、基本视图视图：主要用于表达物体外部轮廓结构形状。它分为基本视图、向视图、局部视图和斜视图。在视图中一般只画机件的可见部分，必要时才画出虚线表示其不可见部分。图样方法结束一、基本视图1.六个基本视图的形成2.基本投影面的展开方法4.六个基本视图的投影规律3.六个基本视图之间的方位关系图样方法结束1.六个基本视图的形成基本视图是物体向基本投影面投影所得到的图形。在原来的H、V、W三个基本投影面的基础上，再增加三个基本投影面，构成六面体方箱，将物体放在中间，六面体的六个面均为基本投影面。图样方法主视图：由前向后投影所得到的视图；俯视图：由上向下投影所得到的视图；左视图：由左向右投影所得到的视图；右视图：由右向左投影所得到的视图；仰视图：由下向上投影所得到的视图；后视图：由后向前投影所得到的视图；将物体向六个投影面投影,所得到的视图为六个基本视图图样方法2.基本投影面的展开方法图样方法结束基本视图按投影位配置时，不必进行标注。3.六个基本视图之间的方位关系新增加的三个视图原来的三个视图结束六个基本视图保持“三等”关系。4.六个基本视图的投影规律结束在相应的视图附近用箭头指明投影的方向，并注上字母，在所得的视图上方标出视图的名称“”二、向视图—可以自由配置的视图结束结束AA不是所有的基本视图都需要画当物体只有局部形状没有表达清楚时,不必再画出完整的基本视图或向视图。将物体的某一部分向基本投影面投影，所得到的视图称为局部视图。三、局部视图图样方法A一般在它的上方标出视图的名称“X”、在相应的视图附近用箭头指明投射的方向。A超界！用波浪线表示断裂边界图样方法CBAACB局部视图的断裂边界应以波浪线表示，若被表达部分结构完整，且其投影轮廓是封闭的，可以不画波浪线。一般在它的上方标出视图的名称“X”、在相应的视图附近用箭头指明投射的方向。将物体向不平行于基本投影面的平面投影，所得到的视图称为斜视图，斜视图主要用于表达零件倾斜部分的实形。四、斜视图当物体上有不平行于基本投影面的倾斜结构时,则该结构的真实形状在基本视图上无法表达清楚,给看图和标注尺寸带来不便,为了表达该结构的实形,可以选用一个与倾斜结构平行的投影面作为辅助投影面。歪斜部分不平行基本投影面的平面AAA斜视图一般只画局部，其配置和标注方法，以及断裂线的画法与局部视图基本相同，标注箭头要垂直于被表达的倾斜部分，字母要水平书写，为了绘图方便，允许图形旋转，但要标注旋转符号。图样方法结束1.剖视的概念2.剖视图的画法和标注3.画剖视图应注意的问题第2节剖视图1.全剖视图2.半剖视图3.局部剖视图1.单一剖切面2.两个或两个以上相互平行的剖切平面3.几个相交的剖切平面一、剖视图基本知识三、剖切面的种类二、剖视图种类图样方法一、剖视图基本知识问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。繁杂的虚线给看图增加了难度。结束假想用一剖切面将物体剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。1.剖视的概念结束图样方法结束剖面符号结束2.剖视图的画法和标注1）画法图样方法结束去掉虚线AAA-A2）剖视图的标注标注内容：①剖切位置线：指示剖切面的位置,用粗实线画出。③剖视图的名称:用字母表示。②投射方向:用箭头表示。AAA-A图样方法3.画剖视图应注意的问题①剖切平面的选择：通过物体的对称面或轴线且平行或垂直于投影面。②剖切是一种假想，其它视图仍应完整画出，并可取剖视。③剖切面后方的可见部分要全部画出。④在剖视图上已经表达清楚的结构,在其它视图上此部分结构的...
