精工医疗YZM-A脉动真空灭菌器使用说明VIP免费

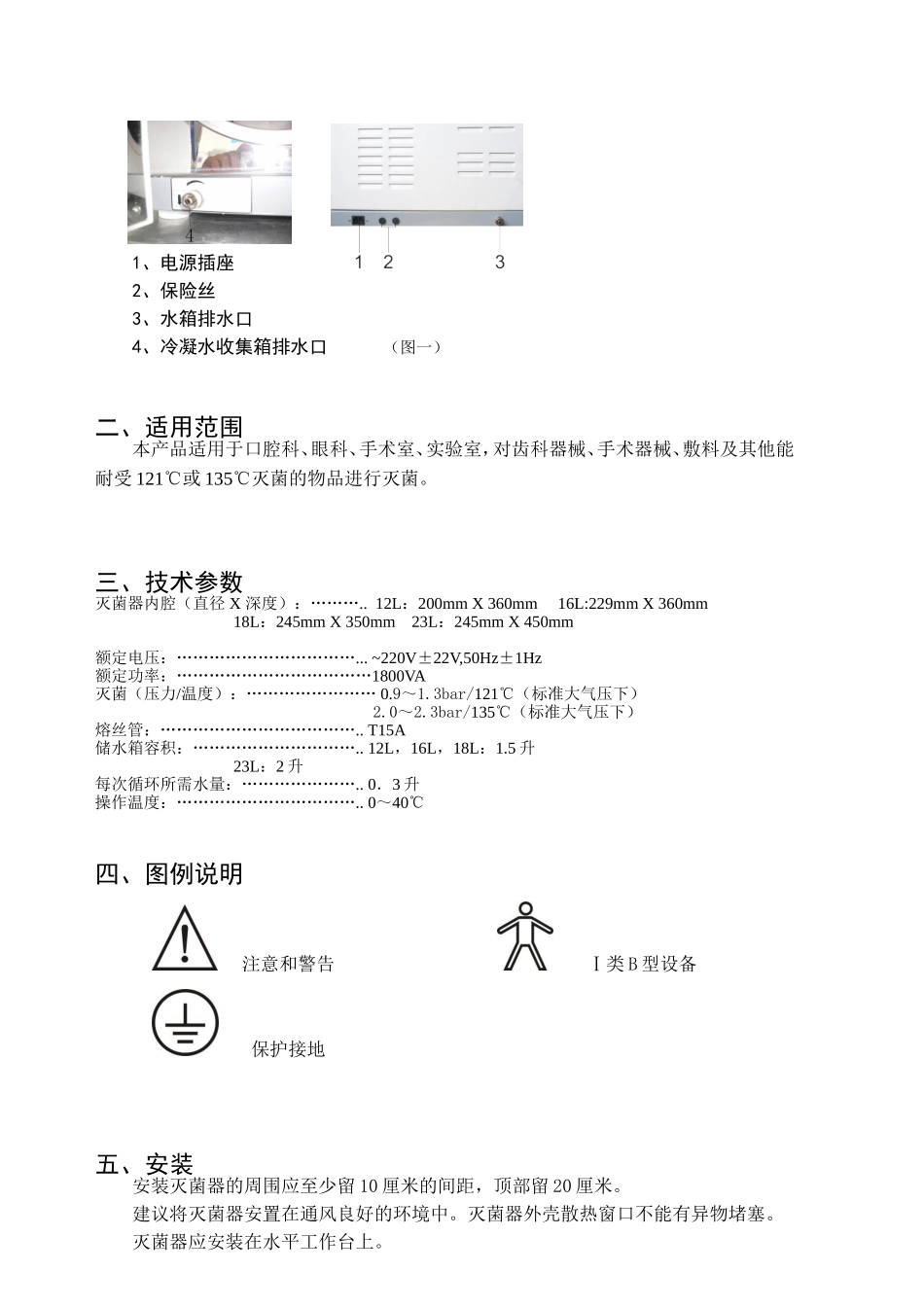

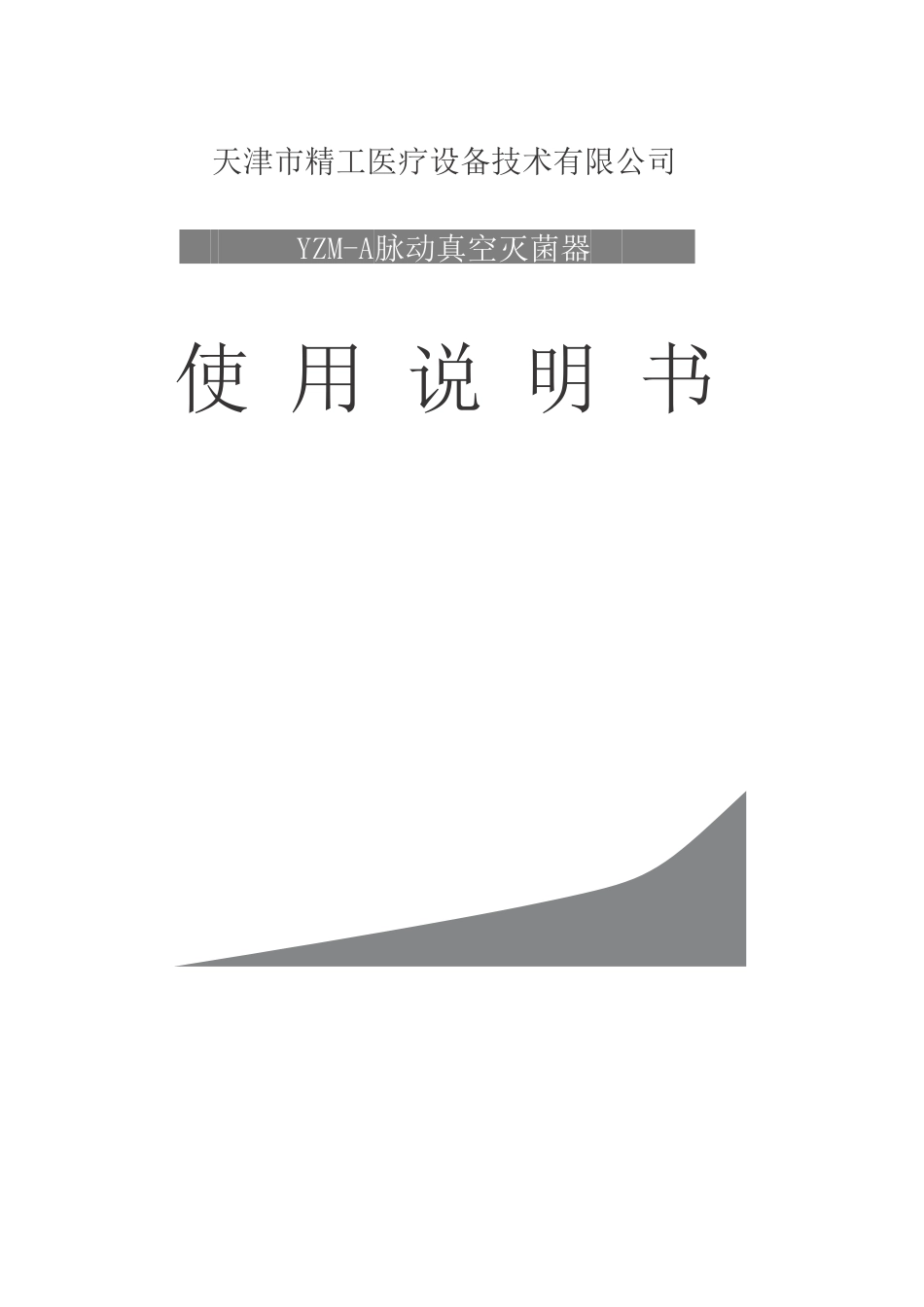

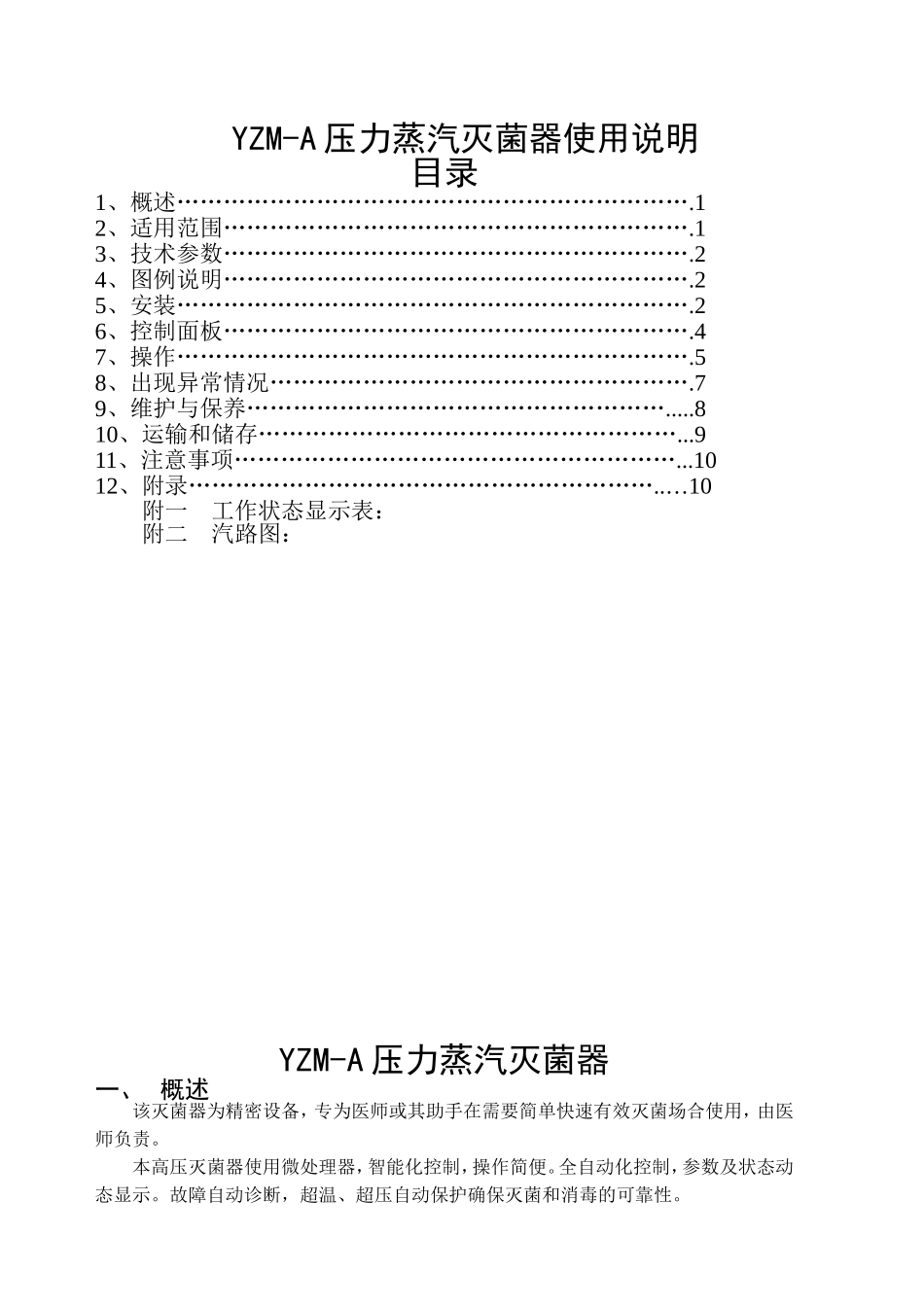

天津市精工医疗设备技术有限公司YZM-A脉动真空灭菌器使用说明书YZM-A压力蒸汽灭菌器使用说明目录1、概述………………………………………………………….12、适用范围…………………………………………………….13、技术参数…………………………………………………….24、图例说明…………………………………………………….25、安装………………………………………………………….26、控制面板…………………………………………………….47、操作………………………………………………………….58、出现异常情况……………………………………………….79、维护与保养……………………………………………….....810、运输和储存………………………………………………...911、注意事项…………………………………………………...1012、附录……………………………………………………..…10附一工作状态显示表：附二汽路图：YZM-A压力蒸汽灭菌器一、概述该灭菌器为精密设备，专为医师或其助手在需要简单快速有效灭菌场合使用，由医师负责。本高压灭菌器使用微处理器，智能化控制，操作简便。全自动化控制，参数及状态动态显示。故障自动诊断，超温、超压自动保护确保灭菌和消毒的可靠性。1、电源插座2、保险丝3、水箱排水口4、冷凝水收集箱排水口（图一）二、适用范围本产品适用于口腔科、眼科、手术室、实验室，对齿科器械、手术器械、敷料及其他能耐受121℃或135℃灭菌的物品进行灭菌。三、技术参数灭菌器内腔（直径X深度）：………..12L：200mmX360mm16L:229mmX360mm18L：245mmX350mm23L：245mmX450mm额定电压：……………………………...~220V±22V,50Hz±1Hz额定功率：………………………………1800VA灭菌（压力/温度）：……………………0.9～1.3bar/121℃（标准大气压下）2.0～2.3bar/135℃（标准大气压下）熔丝管：………………………………..T15A储水箱容积：…………………………..12L，16L，18L：1.5升23L：2升每次循环所需水量：…………………..0．3升操作温度：……………………………..0～40℃四、图例说明注意和警告Ⅰ类B型设备保护接地五、安装安装灭菌器的周围应至少留10厘米的间距，顶部留20厘米。建议将灭菌器安置在通风良好的环境中。灭菌器外壳散热窗口不能有异物堵塞。灭菌器应安装在水平工作台上。使用前的准备在您开始使用灭菌器前，请先接好电源。在灭菌器背面的左下方有一个电源插孔，将附带电源连接线，有孔的一端插入电源插孔中。另一端插到电源插座上，您即可打开灭菌器电源开关了。按右侧的主电源开关，该开关指示灯亮，表示灭菌器接通电源，此时灭菌器所处的程序为初始状态，工作状态显示“LD”，表示在初始状态时，灭菌器不加热。六、控制面板1、压力显示窗实时显示容腔内的压力。单位：bar。2、温度显示窗显示容腔内的温度。单位：℃3、状态／故障代码显示窗用于显示灭菌器在工作过程中的各种状态。详见（附录工作状态显示表）。在灭菌器出现报警时，该数码管显示报警代码，您可根据报警代码及处理方法表查找出现故障的部件。（出现故障时，请及时与维修处或经销商联系。）4、“UNWRAPPED”按键用于裸露器械的灭菌选择，工作温度为121℃或135℃。5、“WRAPPED”按键用于包裹器械的灭菌选择，工作温度为121℃或135℃6、“COTTON”按键用于棉纱类器械的灭菌选择，工作温度为121℃。7、“PLASTIC”按键用于塑料及橡胶器械制品的灭菌选择，工作温度为121℃。8、“”按键工作温度选择按键。有两种工作温度：121℃/135℃，选中对应的指示灯亮。9、“START/STOP”按键启动键，按下该按键启动灭菌程序。在灭菌程序运行过程中，长按5秒，强行退出运行。10、“绿色”指示灯缺水指示灯。指示灯亮时表示储水箱无水，需要加水。11、“灰色”指示灯水满指示灯，指示灯亮时表示污水箱水满，需要排水。七、操作在您开始使用灭菌器前，请先接好电源。按正面右侧的主电源开关，该开关指示灯亮，表示灭菌器接通电源，此时灭菌器所处的程序为初始状态，工作状态显示“LD”，表示在初始状态时，灭菌器不加热，要进入灭菌工作状态，您需要按一下“START/STOP”键进入。7....
