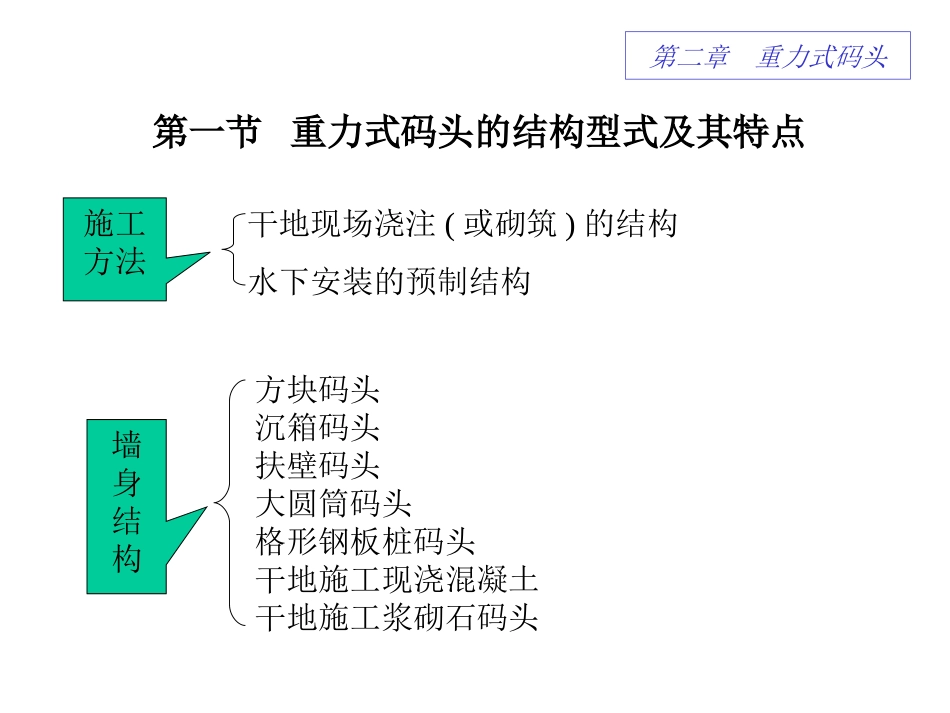

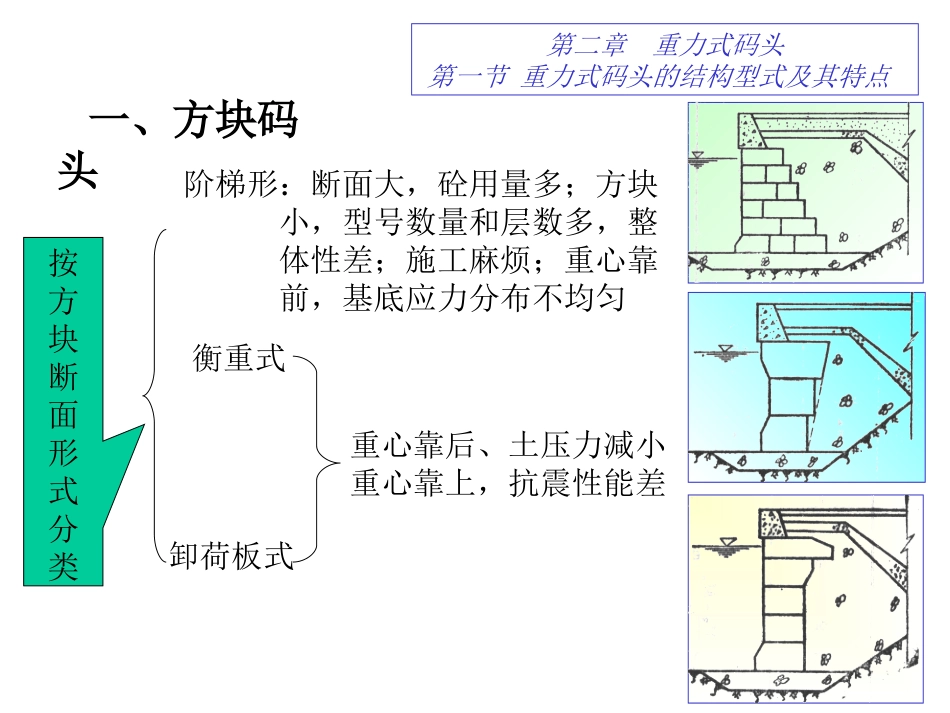

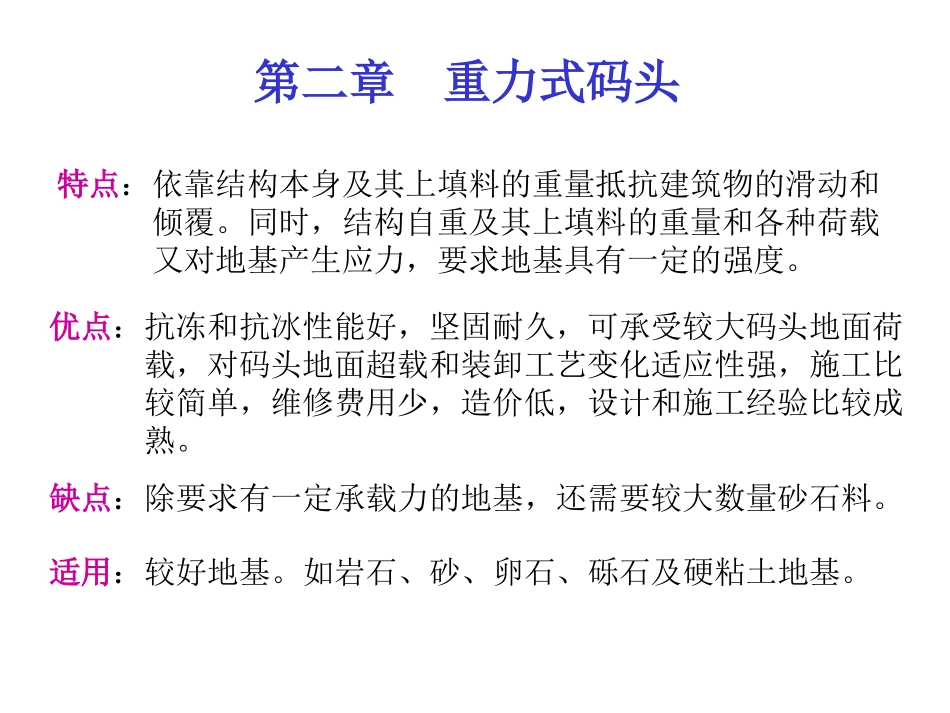

第二章重力式码头特点：依靠结构本身及其上填料的重量抵抗建筑物的滑动和倾覆。同时，结构自重及其上填料的重量和各种荷载又对地基产生应力，要求地基具有一定的强度。优点：抗冻和抗冰性能好，坚固耐久，可承受较大码头地面荷载，对码头地面超载和装卸工艺变化适应性强，施工比较简单，维修费用少，造价低，设计和施工经验比较成熟。缺点：除要求有一定承载力的地基，还需要较大数量砂石料。适用：较好地基。如岩石、砂、卵石、砾石及硬粘土地基。第一节重力式码头的结构型式及其特点第二章重力式码头施工方法干地现场浇注(或砌筑)的结构水下安装的预制结构墙身结构方块码头沉箱码头扶壁码头大圆筒码头格形钢板桩码头干地施工现浇混凝土干地施工浆砌石码头一、方块码头按方块断面形式分类第二章重力式码头第一节重力式码头的结构型式及其特点阶梯形：断面大，砼用量多；方块小，型号数量和层数多，整体性差；施工麻烦；重心靠前，基底应力分布不均匀衡重式卸荷板式重心靠后、土压力减小重心靠上，抗震性能差第二章重力式码头第一节重力式码头的结构型式及其特点按结构型式分类实心方块：预制的实体正六面体砼方块。坚固耐久性最好，施工维修简便，当起重设备能力足够、地基承载力好、水泥砂石供应无困难时，宜考虑选用这种码头结构型式。空心块体：中间填其它廉价材料。分有底和无底两种。异形块体:T形、工字形、π形等第二章重力式码头第一节重力式码头的结构型式及其特点优点：耐久性好，基本不需要钢材，施工简单，不需要复杂的施工设备，如没有大型起重船，可把块体做得小一些。缺点：水下工作量大，结构整体和抗震性能差，需要石料量大。适用：地基较好，当地有大量石料，缺少钢材和冰况严重的情况。第二章重力式码头第一节重力式码头的结构型式及其特点二、沉箱码头---钢筋混凝土有底空箱按平面形状分类圆形：受力情况较好，一般只须按构造配筋，钢筋用量很少，可不设隔墙。最适于作为外海引桥的墩子。矩形非对称式：制作和浮运较麻烦，较少采用。对称式：制作简单，浮游稳定性好，施工经验比较成熟，一般适用于岸壁式码头。第二章重力式码头第一节重力式码头的结构型式及其特点优点：整体性好，空心率大，内部填料自重小，地基应力较小；水上安装工作量少，施工速度快；箱内可填充砂石料，节省费用。缺点：需要专门的沉箱预制场（个数>20）；基床整平要求高；沉箱一旦遭到破坏，修理难度较大。适用：当地有可用于预制沉箱的设施或工程量大、工期短的大型码头，或需要采用沉箱结构的特殊工程，如灯塔基础等。第二章重力式码头第一节重力式码头的结构型式及其特点三、扶壁码头立板：挡土和构成码头的直立墙壁扶壁结构肋板：将立板和底板连成整体并支撑立板和底板底板：将结构所受到的外力传到基床上第二章重力式码头第二节重力式码头的构造一、基础11、作用、作用：扩散外力、防冲、整平基面型式抛石基床---水上施工预制、干地施工现浇结构现浇砼、钢筋砼基础板---干地施工现浇结构桩基础---软基22、型式、型式（1）岩石地基：不须另做基础（2）非岩石地基第二章重力式码头第一节重力式码头的构造33、抛石基床设计、抛石基床设计（1）型式型式暗基床---适用于原地面水深小于码头设计水深明基床---适用于原地面水深大于码头设计水深混合基床---适用于原地面水深大于码头设计水深，而且地基表层为软土第二章重力式码头第一节重力式码头的构造(2)基床厚度当基床顶面应力大于地基容许承载力时，抛石基床起扩散应力的作用，基床厚度由计算确定，并不宜小于1m。当基床顶面应力不大于地基容许承载力时，基床只起整平基面和防冲的作用，但其厚度也不宜小于0.5m。(3)基槽底宽及边坡坡度基槽底宽决定于对地基应力扩散范围的要求，不宜小于码头墙底宽度加两倍的基床厚度。基槽边坡坡度一般根据土质由经验确定。二、墙身和胸墙第二章重力式码头第一节重力式码头的构造11、作用、作用构成船舶系靠所需要的直立墙面；阻挡墙后回填料坍塌；承受作用在码头上的各种荷载，将这些荷载传到下面的基础和地基中。胸墙还起着将墙身连成整体的作用，并用来固定各种设施，如系船设施。22、码头临水面...
