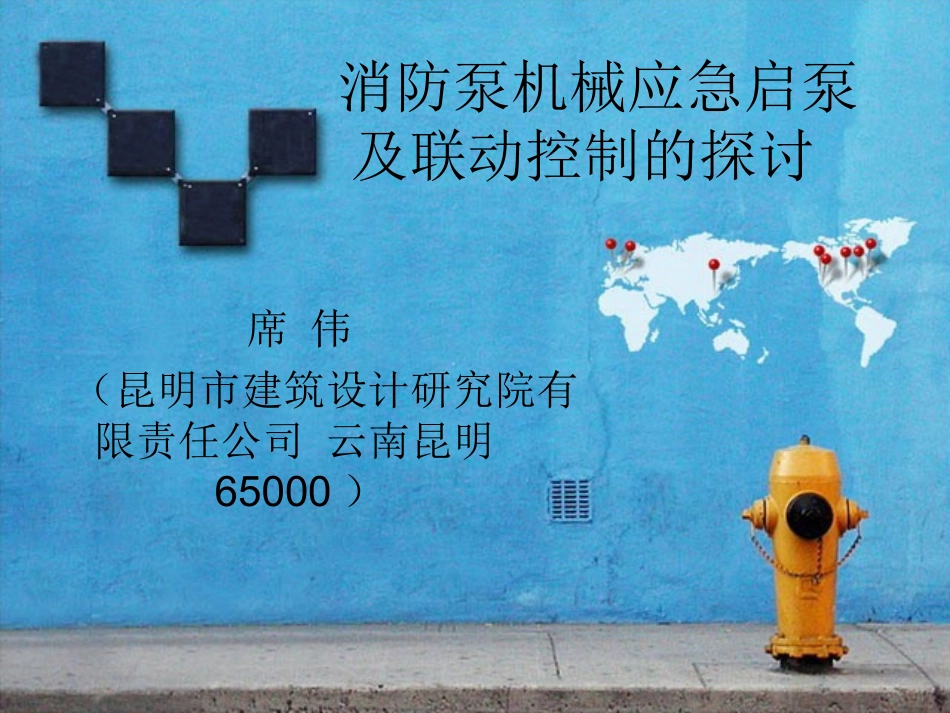

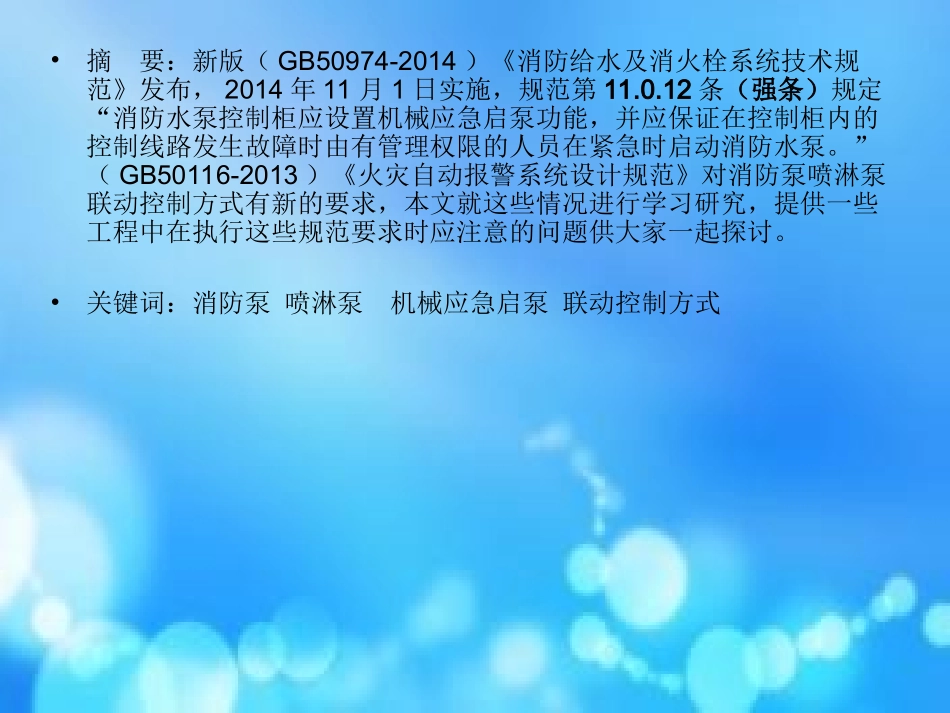

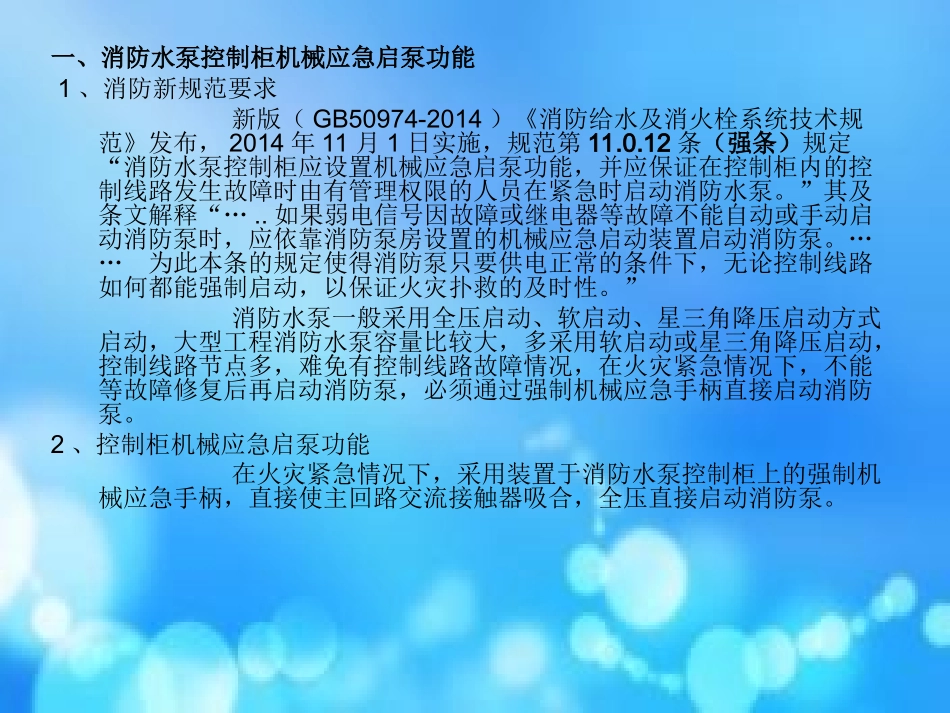

消防泵机械应急启泵及联动控制的探讨席伟（昆明市建筑设计研究院有限责任公司云南昆明65000）•摘要：新版（GB50974-2014）《消防给水及消火栓系统技术规范》发布，2014年11月1日实施，规范第11.0.12条（强条）规定“消防水泵控制柜应设置机械应急启泵功能，并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。”（GB50116-2013）《火灾自动报警系统设计规范》对消防泵喷淋泵联动控制方式有新的要求，本文就这些情况进行学习研究，提供一些工程中在执行这些规范要求时应注意的问题供大家一起探讨。•关键词：消防泵喷淋泵机械应急启泵联动控制方式一、消防水泵控制柜机械应急启泵功能1、消防新规范要求新版（GB50974-2014）《消防给水及消火栓系统技术规范》发布，2014年11月1日实施，规范第11.0.12条（强条）规定“消防水泵控制柜应设置机械应急启泵功能，并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。”其及条文解释“…..如果弱电信号因故障或继电器等故障不能自动或手动启动消防泵时，应依靠消防泵房设置的机械应急启动装置启动消防泵。……为此本条的规定使得消防泵只要供电正常的条件下，无论控制线路如何都能强制启动，以保证火灾扑救的及时性。”消防水泵一般采用全压启动、软启动、星三角降压启动方式启动，大型工程消防水泵容量比较大，多采用软启动或星三角降压启动，控制线路节点多，难免有控制线路故障情况，在火灾紧急情况下，不能等故障修复后再启动消防泵，必须通过强制机械应急手柄直接启动消防泵。2、控制柜机械应急启泵功能在火灾紧急情况下，采用装置于消防水泵控制柜上的强制机械应急手柄，直接使主回路交流接触器吸合，全压直接启动消防泵。3、采用机械式应急启动装置则应注意下列问题：（1）应急机械启动装置依赖于采用机械的方式闭合接触器，让消防泵电动机全压启动，故为消防泵供电的电源及保护装置线缆均需按照电动机全压启动进行设计。我们在选择电机保护开关时，启动电流倍数一般按照下列情况考虑：•全压直接启动：启动电流倍数一般为7Ie；•星三角降压启动：启动电流倍数一般为4Ie；•变频启动：启动电流倍数一般为2Ie；•软启动：启动电流倍数一般为3~7Ie可调，一般出厂设置5Ie。（2）一旦应急机械启动手柄动作，通过限位开关控制接触器的快速开闭，减少潜在的电弧和接触器触头损伤，要求机械式闭合接触器应瞬间吸合，触头吸合稳定。（3）设计中为消防泵提供备用电源的柴油发电机组容量选择应考虑这个时刻最大一台消防泵全压直接启动时的电压降，需满足规范要求值。（4）消防泵控制柜多为水泵生产厂家配套提供，设计应提出要求在其控制系统回路上增加设置机械应急启泵手柄。并置于控制柜面板上明显位置，以红色标示。（5）、应避免电弧对触头烧蚀，影响交流接触器的正常工作。交流接触器在低压电气控制，远距离控制，启动频繁的电机或者大型负载时经常用到，它是一种电磁式自动开关，是电力系统最常见的控制电器，选择与电机容量匹配的接触器、确保电动机启动时正常工作端电压降质量不可忽视。当端电压下降时，使得交流接触器的线圈电压可能低于其吸合电压，导致触头吸合不稳固，容易产生飞狐甚至烧毁触头。（6）、重点防火单位应制定紧急应急预案，由有管理权限的人员在紧急时启动消防水泵。二、国外消防水泵控制柜机械应急启泵功能使用特点在IEC（国际电工标准）和NFPA（美国消防协会标准）标准推荐的典型接线方案图可以看出：IEC和NFPA的接线方案中仅有一台消防泵接线方案，没有设置备用泵，所以要求设置应急机械启动装置，为仅有一台消防泵提供第二次启泵的可能性。设置一台消防泵的方案，在国外工程中是常态，也可以说是基于系统具备相当的可靠性上考虑的。其控制柜电气控制回路故障因数是不能排除的，所以要求设置应急机械启动装置，是必然的选择。我们国家的规范要求与之有不同，所有为消防系统服务的泵组都必须采用备用机组。鉴于一些工程运行经验，国家也参照了国外相关规范要求在消防泵控制柜上设置应急机械启动装置。其优点是加大了可靠性，缺电是增加的工程投资，提...
