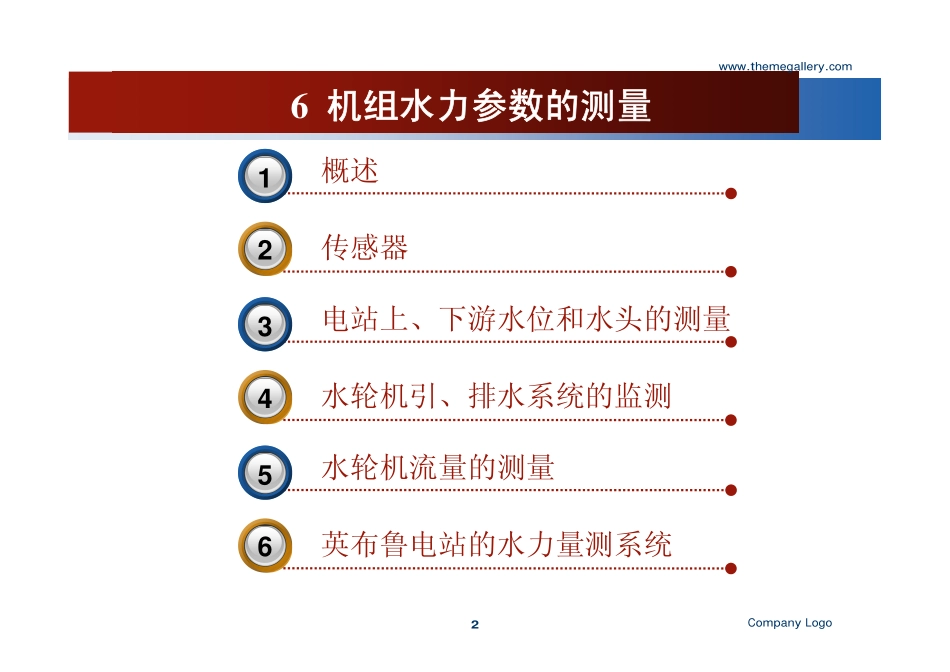

LOGO6机组水力参数的测量www.themegallery.comCompanyLogo26机组水力参数的测量31概述2传感器33电站上、下游水位和水头的测量4水轮机引、排水系统的监测35水轮机流量的测量6英布鲁电站的水力量测系统www.themegallery.comCompanyLogo36.1概述6.1.1水电站水力测量的目的和内容6.1.2非电量电测法的基本原理www.themegallery.comCompanyLogo46.1.1水电站水力测量的目的和内容1、测量目的为保证电站的安全运行和实现经济运行；为考查已投入运行机组的性能，促进水力机械基础理论的发展，提供和积累必要的数据资料，就必须对水电站及机组的有关水力参数进行测量监视。其中有些是经常的连续的监测，有些则是为某种特定的目的在试验时进行的测量。水电站必须设置先进的而完整的水力监测装置。2、测量内容对大中型水电站来说，需对拦污栅前、后压差，水电站上、下游水位及装置水头，水轮机工作水头和引用流量等水力参数进行测量，根据需要还要在某些机组上设置水轮机汽蚀、压力脉动、真空度、振动与轴向位移的测量装置。www.themegallery.comCompanyLogo56.1.2非电量电测法的基本原理1、非电量电测法在描述水电站及水力机组工作状态的参数中多数为非电量，传统的机械式测量方法，无法满足水电站的自动化要求，为此都采用电气的方法来测量，即非电量电测法。2、非电量电测法的优点1>测量范围大、灵敏度好、精度高；2>可连续测量且便于显示和记录；3>能对测量结果进行数学分析和处理；4>惯性小，特别适应测量过渡过程；5>便于测量元件的标准化和系列化。www.themegallery.comCompanyLogo66.1.2非电量电测法的基本原理3、非电量电测法原理框图典型的非电量电测系统原理方框图如图所示，它由传感器、电气测量仪表、测量电路和稳压电源四部分组成。传感器被测参数测量电路稳压电源电气测量仪表1>传感器：用于将非电量变换为电量，这是所有非电量电测系统必不可少的单元；2>测量电路：用于将传感器输出的电量转化为电气测量仪表所能直接接收的电量；3>电气测量仪表：根据测量电路输出的电量，显示被测参数的大小或动态记录被测参数的变化过程；4>稳压电源：用于为测量系统提供优质可靠的电源。www.themegallery.comCompanyLogo76.2传感器6.2.2压力压差传感器6.2.3位移传感器6.2.4振动传感器6.2.5温度传感器6.2.1概述www.themegallery.comCompanyLogo86.2.1概述1.传感器定义传感器是一种借助检测元件将一种形式的信息转换为另一种形式信息的装置。从狭义上讲，传感器是把外界输入的非电信号按一定函数关系（一般为线性）转换成电信号，以便采用电气仪表进行测量的装置，它是非电量电测系统中的核心元件。目前，传感器转换后的信号大多为电信号。物理量电量www.themegallery.comCompanyLogo92.传感器的构成传感器由敏感器件与辅助器件组成。敏感器件的作用是感受被测物理量，并对信号进行转换输出。辅助器件则是对敏感器件输出的电信号进行放大、阻抗匹配，以便于后续仪表接入。�Vwww.themegallery.comCompanyLogo103、分类1>按是否需外加能源分；自源、它源2>按被测参数类型分：压力、位移、振动、温度3>按测量的原理分：电阻、电容、电感、压电www.themegallery.comCompanyLogo116.2.2压力压差传感器压力压差传感器可将被测介质的压力或压差转换为电信号输出。一般是用压力敏感元件直接将压力转换成电阻、电荷量等电量的变化。其主要类型有：�应变式：基于电阻应变原理，利用应变片配合适当的弹性元件而工作，其特点是精度高、体积小、重量轻、测量范围广和固定频率高等；�电感式：利用位移—电感变换器在位移因压力变化而变化时，其输出电压相应变化的原理来工作的；�压电式：以某些电介质的压电效应为基础进行工作的。所谓压电效应是指当晶体发生机械变形时，它们的相对两面上将发生异号电荷。（不能用于静态测量，只能用于动态测量）www.themegallery.comCompanyLogo12名称MPM480A型压阻式压力变送器使用对象石油、化工、冶金、电力、水文等工业过程现场压力测量和控制使用方法两线制特点采用数字补偿技术，精度更高、稳定性更好，免调校量程-0.1…0～0.01…100MPa供电电压12~30VDC输出信...
