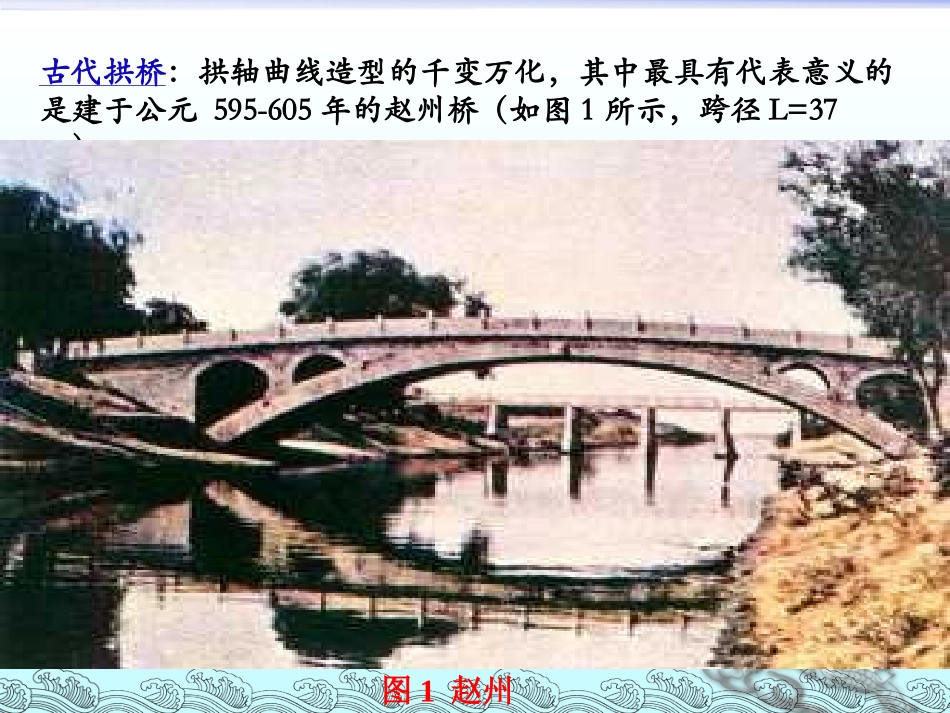

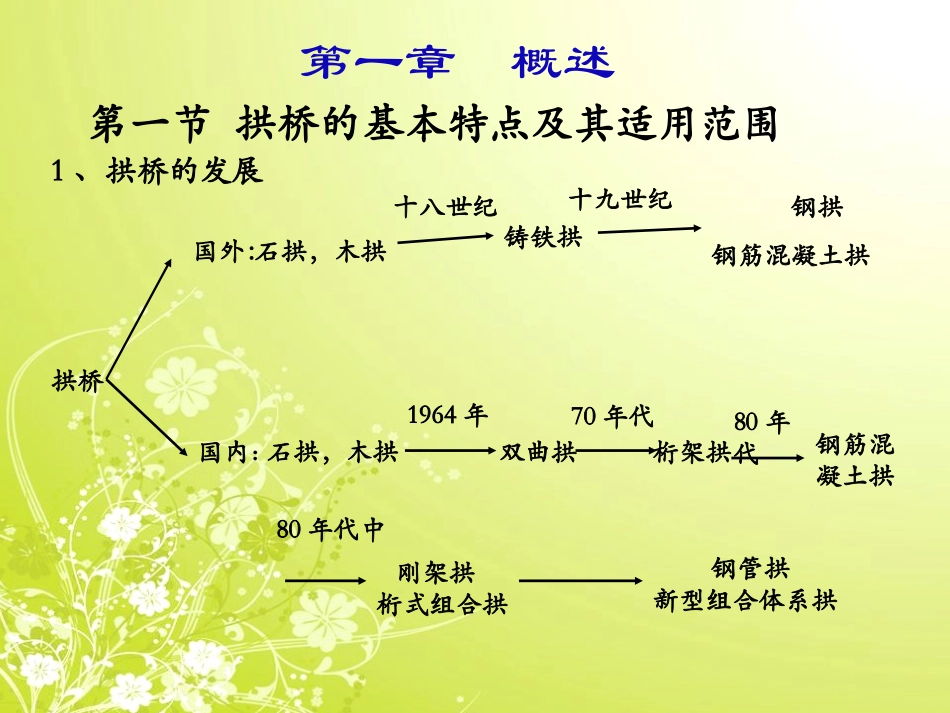

圬工和钢筋混凝土拱桥第一章概述第一节拱桥的基本特点及其适用范围1、拱桥的发展拱桥国外：石拱，木拱十八世纪铸铁拱十九世纪钢拱钢筋混凝土拱国内：石拱，木拱双曲拱桁架拱钢筋混凝土拱刚架拱桁式组合拱钢管拱新型组合体系拱1964年70年代80年代80年代中古代拱桥：拱轴曲线造型的千变万化，其中最具有代表意义的是建于公元595-605年的赵州桥（如图1所示，跨径L=37m）图1赵州桥当代拱桥：结构型式与施工方法的丰富多彩，如97年建成的重庆万县长江大桥（图2所示，L=420m），广州丫髻沙特大桥（图3，L＝360m），1932建成的澳大利亚悉尼钢拱桥（图4，L＝503m）等。图21997建成的四川万县长江大桥（L=420m)图3360m广州丫髻沙特大桥2、拱桥的受力特点图41932澳大利亚503m悉尼钢拱桥承重结构：主拱拱桥的基本图示支承处不仅产生竖向反力，还产生水平推力，从而使拱主要受压3、主要优缺点：主要优点跨越能力大；能充分做到就地取材；耐久性好，养护、维修费用小；外形美观；构造较简单，有利于广泛采用。主要缺点：1）是有推力的结构，而且自重较大，因而水平推力也较大，增加了下部结构的工程量，对地基要求也高；2）施工方面的缺点多；3）由于水平推力较大，在连续多孔的大、中桥中，为防止一孔破坏而影响全桥的安全，需要采取较复杂的措施，或设置单向推力墩，增加了造价；4）上承式拱桥的建筑高度较高。拱桥的缺点正在逐步得到改善和克服：200~600m范围内，拱桥仍然是悬索桥和斜拉桥的竞争对手。上承式拱桥的基本组成1-主拱圈2-拱顶3-拱脚4-拱轴线5-拱腹6-拱背7-起拱线8-桥台9-基础10-锥形护坡11-拱上建筑L0-净跨径L-计算跨径f0-净矢高f-计算矢高f/L-矢跨比第二节拱桥的组成及主要类型一、拱桥的基本组成根据行车道的位置，拱桥可以分成：上承式、下承式和中承式三种类型如下图所示：一般上承式拱桥，桥跨结构是由主拱圈、拱上建筑等组成。（1）主拱圈：主要承重构件；（2）拱上建筑：桥面系和传力构件或填充物下部结构：桥墩、桥台、基础拱桥的基本图示二、拱桥的主要类型及其特点拱桥建桥材料圬工拱桥，钢筋混凝土拱桥，钢拱桥拱轴线型式圆弧拱桥，抛物线拱桥，悬链线桥桥面位置上承式拱桥，中承式拱桥，下承式拱桥结构体系分简单体系拱桥：三铰拱，两铰拱，无铰拱组合体系拱桥：无推力拱桥，有推力拱桥主拱圈截面形式形式拱上建筑形式实腹式拱桥，空腹式拱桥板拱桥，肋拱桥，双曲拱桥，箱形拱桥1、按主拱圈与行车系之间相互作用的性质和影响程度，分简单体系拱桥和组合体系拱桥拱桥按受力图式的分类简单体系拱桥：行车系结构不参与主拱的受力，主拱以裸拱为主要承重结构。三铰拱：静定结构，在地基差的地区可采用。但构造复杂，施工困难，整体刚度小，主拱圈一般不采用。无铰拱：三次超静定结构。拱的内力分布较均匀，材料用量较三铰拱省；构造简单，施工方便，整体刚度大，实际中使用广泛。但超静定次数高，会产生附加内力，一般希望修建在地基良好处。跨径增大，附加力影响变小，故钢筋混凝土无铰拱仍是大跨径桥梁的主要型式之一。两铰拱：一次超静定结构，介于三铰拱和无铰拱之间。（一）按照结构体系分类2、组合体系拱桥组合体系拱桥：在拱式桥跨中，行车系与拱组合，共同受力。常用的有以下几种形式：无推力拱（使用较广泛）：拱的推力由系杆承受，墩台不受水平推力。有推力拱：此种组合体系拱没有系杆，有单独的梁和拱共同受力，拱的水平推力任由墩台承受。3、拱片桥——属有推力拱仅用于上承式拱桥1）沿拱轴线：（1）等截面（2）变截面等截面等宽变高度截面等高变宽度截面（二）按照主拱的截面型式分类1、板拱桥：主拱圈采用矩形实体截面。构造简单、施工方便，使用广泛。自重较大，不经济，通常在地基较好的中小跨径圬工拱桥中采用。2、肋拱桥：肋拱桥由两条或两条以上分离式拱肋组成承重结构的拱桥，拱肋之间靠横向联系梁连接成整体而共同受力。这种桥横截面面积较小，节省材料，自重轻，跨越能力大，多用于较大跨径的拱桥。可以用圬工、钢筋混凝土、钢材建造。2）横截面3、双曲拱桥：主拱圈横截面由一个或数个小拱组成，其主拱圈在纵向和横向均呈曲线...
