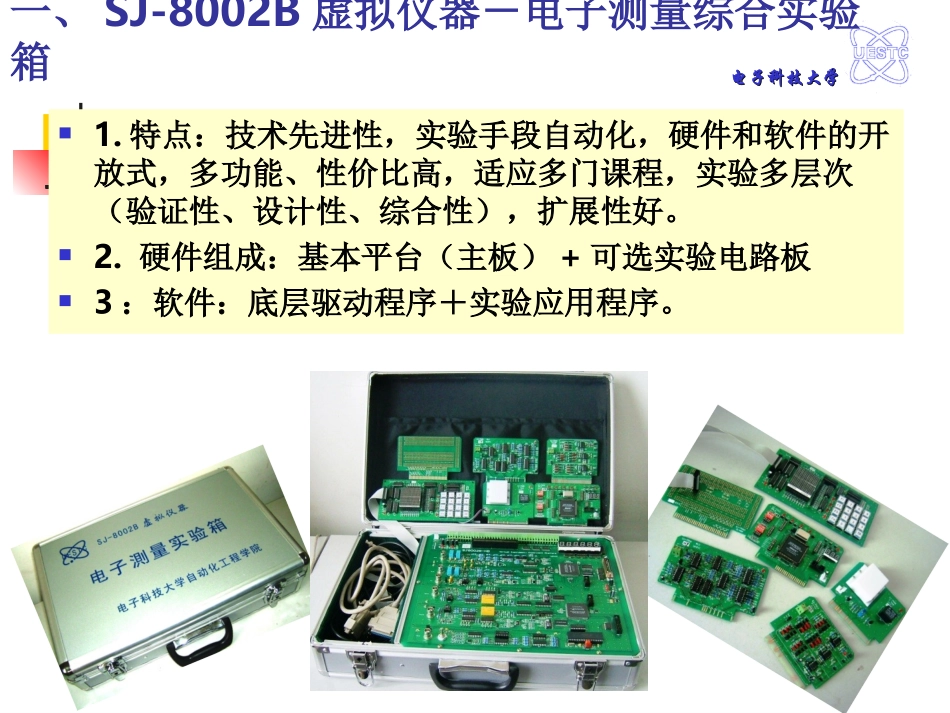

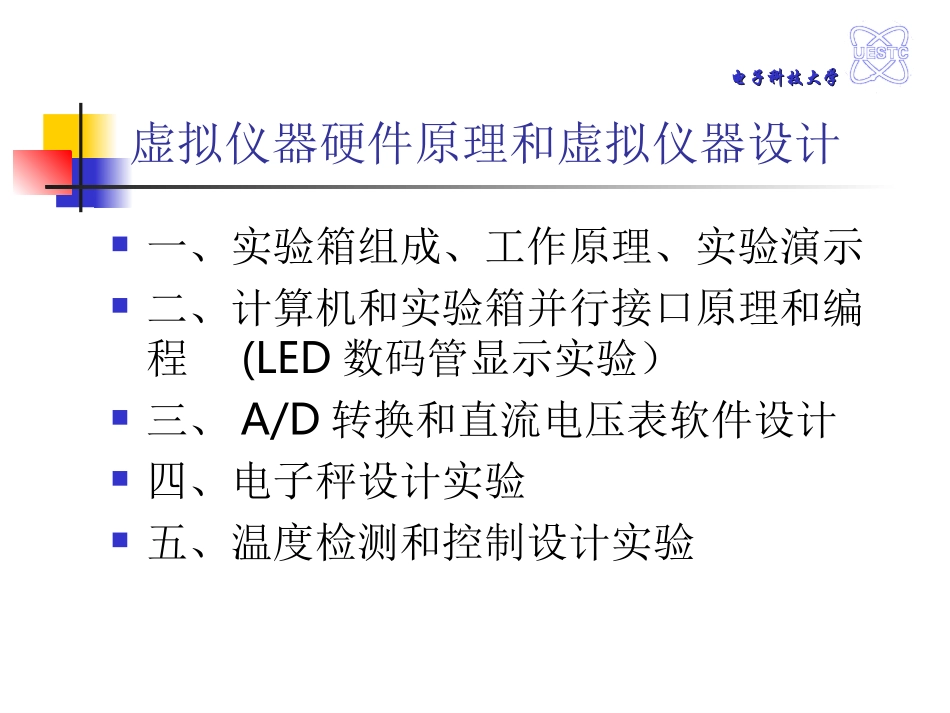

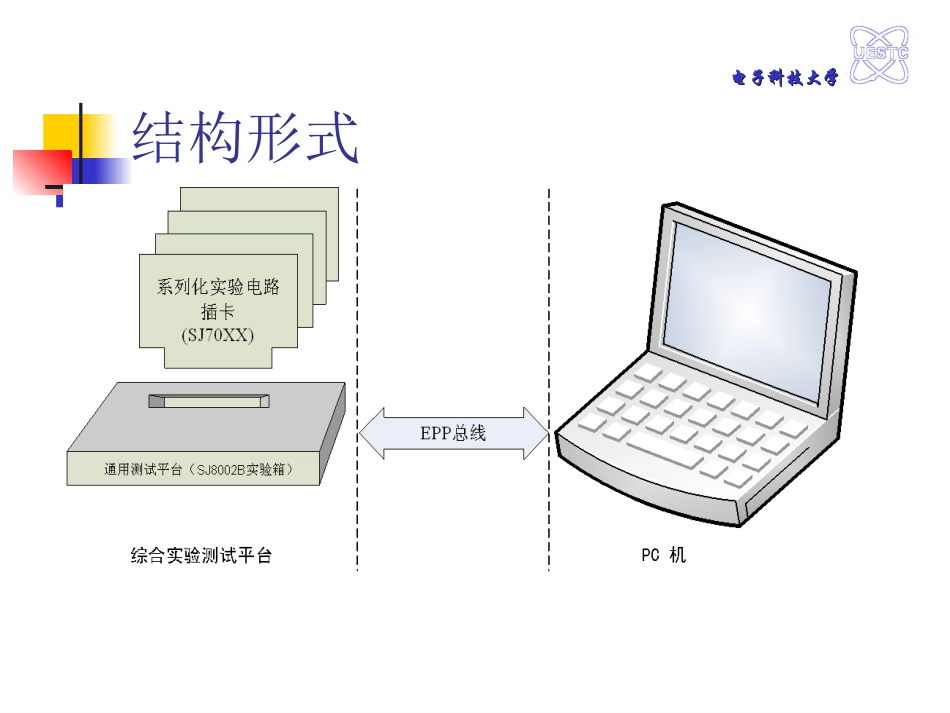

电子科技大学电子科技大学虚拟仪器硬件原理和虚拟仪器设计一、实验箱组成、工作原理、实验演示二、计算机和实验箱并行接口原理和编程(LED数码管显示实验）三、A/D转换和直流电压表软件设计四、电子秤设计实验五、温度检测和控制设计实验电子科技大学电子科技大学一、SJ-8002B虚拟仪器－电子测量综合实验箱1.特点：技术先进性，实验手段自动化，硬件和软件的开放式，多功能、性价比高，适应多门课程，实验多层次（验证性、设计性、综合性），扩展性好。2.硬件组成：基本平台（主板）+可选实验电路板3：软件：底层驱动程序＋实验应用程序。电子科技大学电子科技大学结构形式电子科技大学电子科技大学实验连接电子科技大学电子科技大学FPGA两路DDS信号源两路高速A/D采集电子计数器双积分A/D转换EPP62芯插座扩展I/O电源虚拟仪器仓库电子测量实验电子测量实验箱电路自装实验板RLC电路实验板滤波器电路实验板温度检测实验板CPLD实验板计算机电子频率计测频和测周的原理双积分A/D原理和直流电压测量交流电压表原理实验RLC元件参数测量数字存储示波器原理和应用任意波形发生器的设计与调试温度检测与控制系统设计实验逻辑分析仪的原理及应用CPLD逻辑电路的设计与调试数字存储示波器RLC参数测试仪电子计数器频谱分析仪直流电压表函数发生器频率特性测试仪扫频信号源交流电压表任意波形信号源逻辑分析仪系列化实验板}电子科技大学电子科技大学实验箱的组成、原理和性能1、信号源模块采用直接数字合成（DDS）的任意波形发生器直接提供了十六种函数的波形数据，可产生正弦波、方波、三角波等16种波形。由用户产生任意波形。信号源的频率和幅度均可由用户编程控制N比特相位累加器SRAM波形存储器DAC数模转换器LPF低通滤波器时钟clkF频率控制码FCW地址数据电子科技大学电子科技大学信号源主要性能指标为：分辨力：频率<1MHz时分辨力为1Hz；输出频率范围：2Hz～2MHz；输出信号幅度范围：0.1V～16V峰–峰值；幅度分辨率：1％；通道数：2（2个独立的DDS信号源）电子科技大学电子科技大学电子科技大学电子科技大学任意波形发生器电子科技大学电子科技大学2、采集模块采集模块有CH1和CH2两个采集数据输入通道。通道增益、采样速率、采样点数、触发源等也可通过编程控制衰减仪用放大电路衰减电路数据存储器EPP接口CPLD内部电路A/D转换器地址发生器触发方式选择EPP控制电路采集控制逻辑触发源选择晶振采样频率选择后级放大电路单通道输入电子科技大学电子科技大学数据采集采用了8位的A/D转换器，模拟输入电压范围：-20V到+20V；采样速率20M、10M、5M、2.5M、1M、500K、250K、100K、50K、25K、12.5KSPS；可程控增益×20、×10、×5、×2、×1、×0.5、×0.2、×0.1、×0.05、×0.02；数据缓存深度：64KB。电子科技大学电子科技大学使用采集模块的数字示波器电子科技大学电子科技大学LabVIEW直接端口读/写LabVIEW中有两个直接访问底层设备的函数，即“InPort.vi”和“OutPort.vi”。这两个函数具有分别完成从设备的物理地址直接读取和输出数据的功能.在LabVIEW中，“InPort.vi”和“OutPort.vi”两个函数位于AllFunctions→Advancd→PortI/O子模板中.“InPort.vi”用于从指定的物理地址中读取一个字节或一个字,输入参数address为端口的物理地址，输出参数dataread返回从端口地址中读取的字节或字。“OutPort.vi”用于向指定的物理地址中写入一个字节或一个字，输入参数address为端口的物理地址，输入参数writevalue是向指定端口写入的字节或字。电子科技大学电子科技大学双积分A/D转换器ICL7109电子科技大学电子科技大学ICL7109引脚及外围电路REFINHINLMODESTATUSCE/LOADORPOLB9B12B1B8D0D71Y1(PC2)1Y1(PC4)RD1Y41Y3ICL7109.........测量放大电路V+V-OIOO+5V-5V2.048V基准电压0～4.096V×2运放26220181940283534212223363.579MHzRUN/HOLDLBENHBEN跳线选择被测电压AIN+D0....D7D0....D5...电子科技大学电子科技大学量程（增益选择）使用量程选择档对量程控制字gain_cw（10进制）进行选择，得到增益gain（10进制）。由于7109的输入电压为4V，故每...
