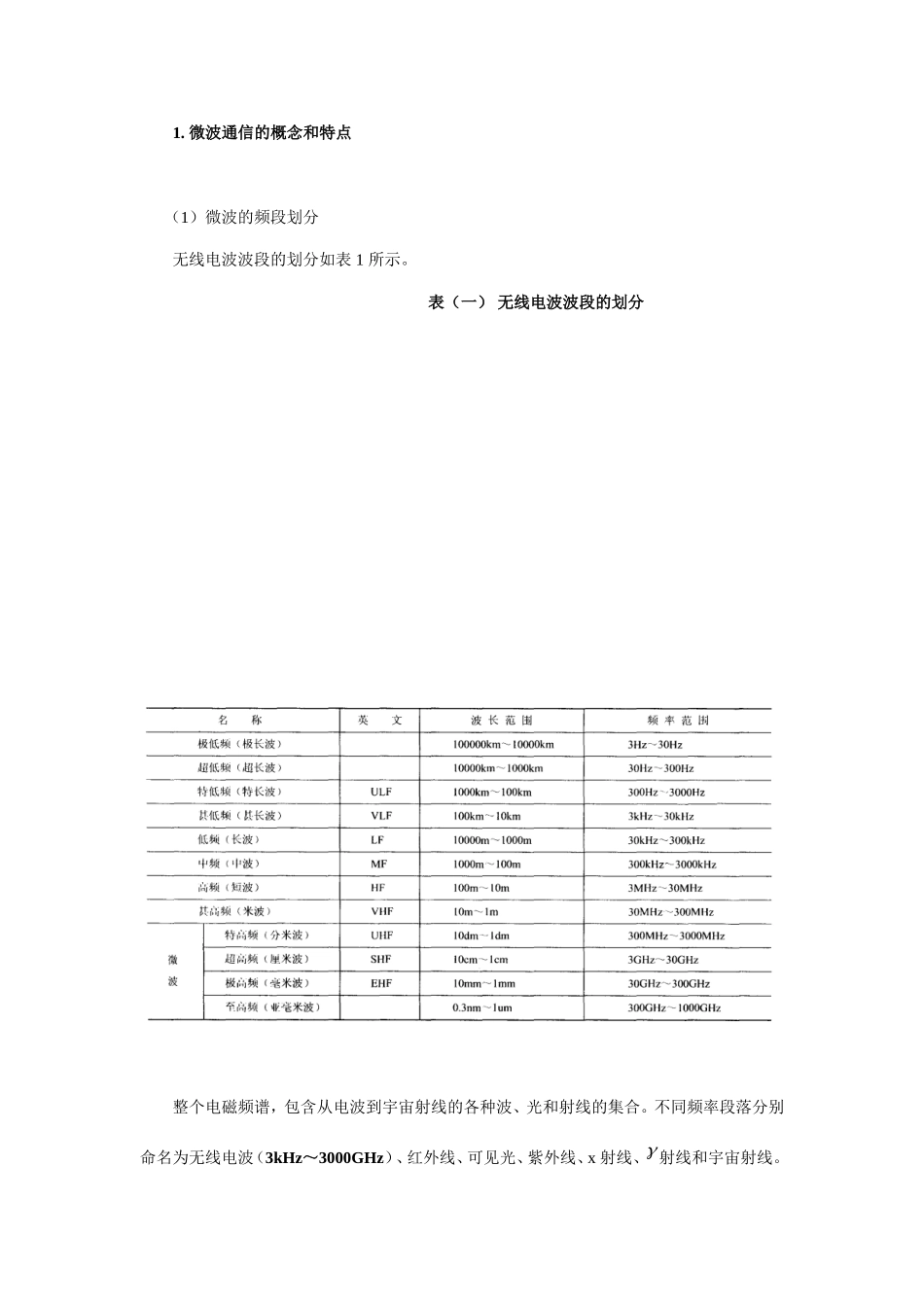

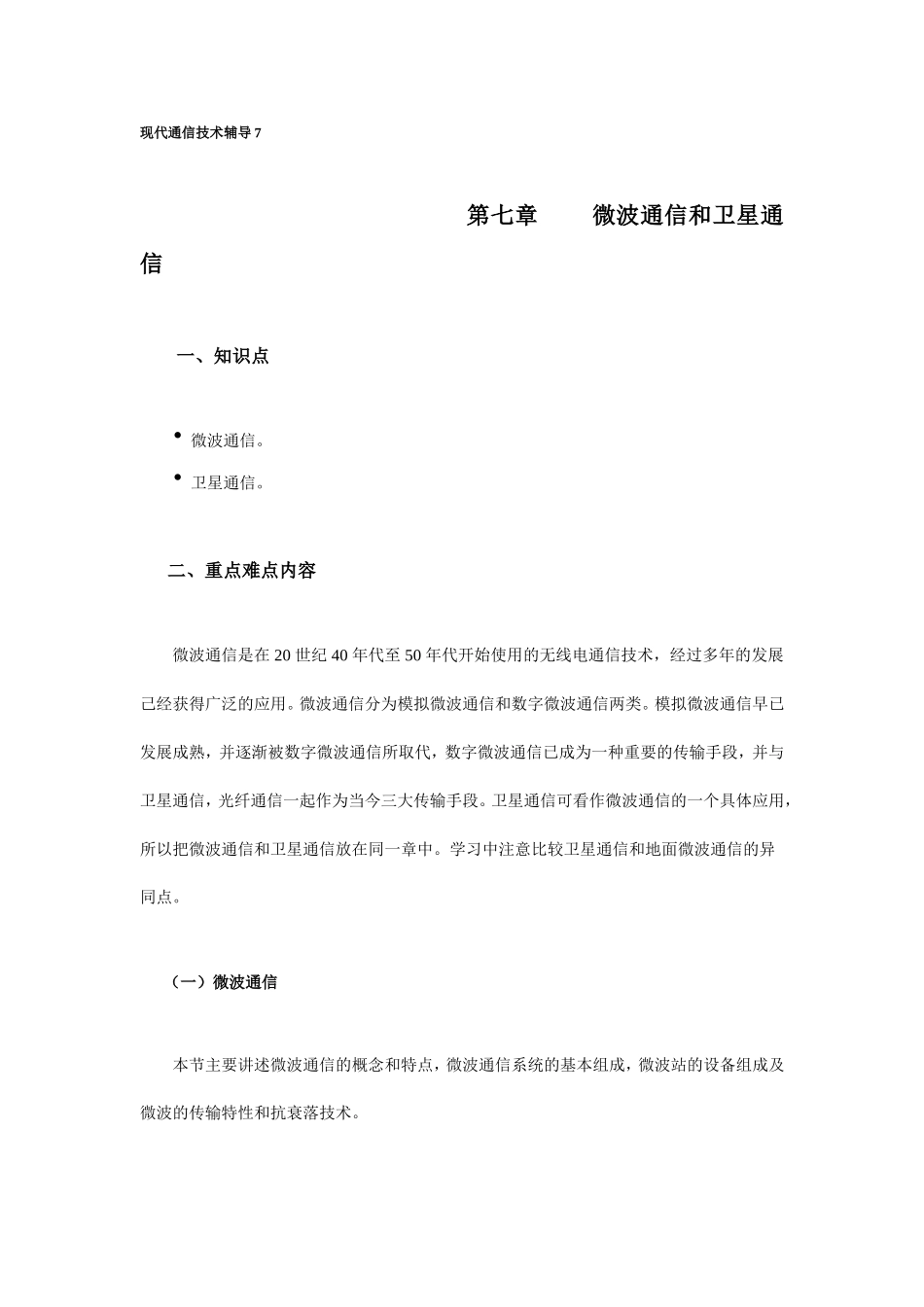

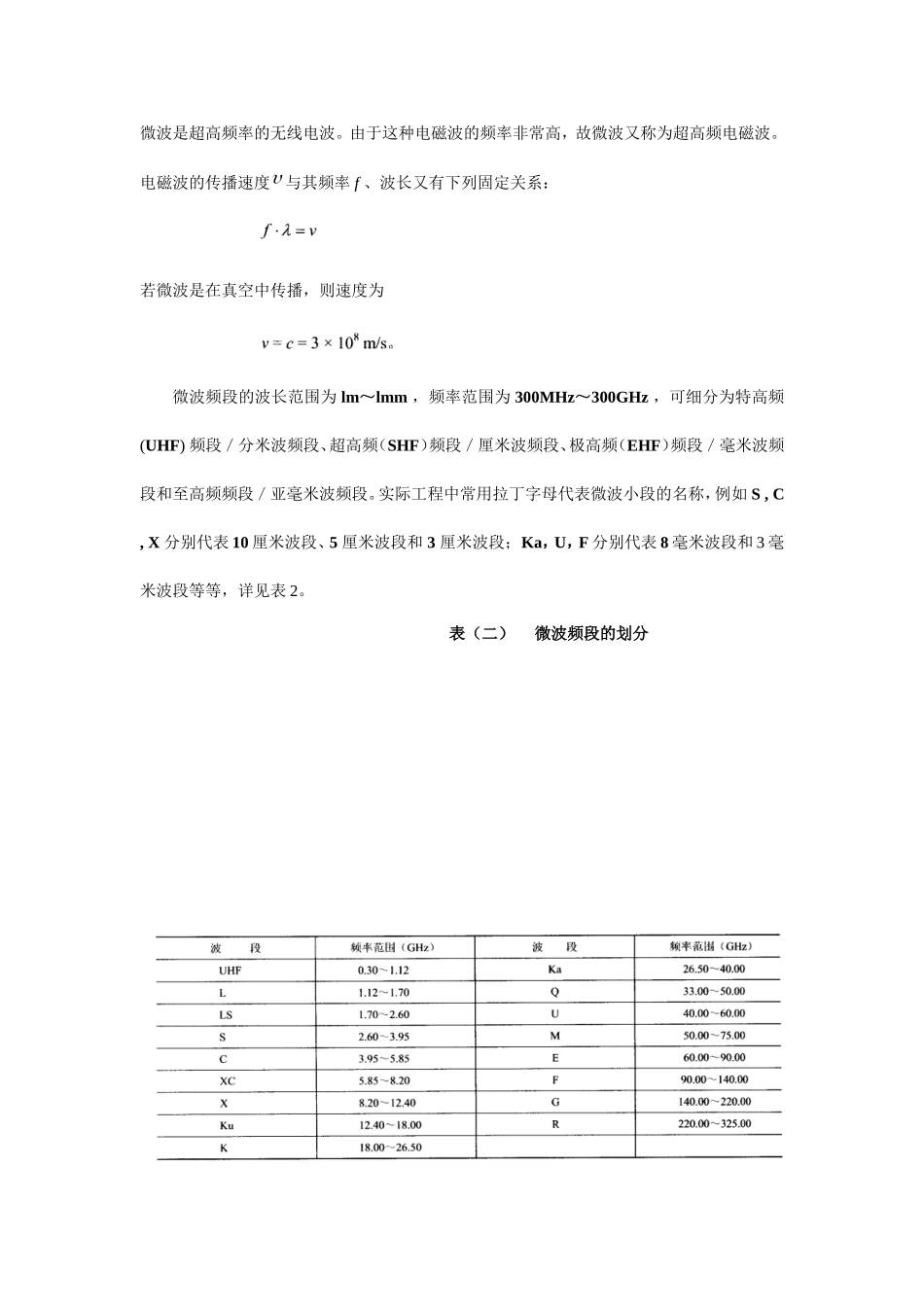

现代通信技术辅导7第七章微波通信和卫星通信一、知识点微波通信。卫星通信。二、重点难点内容微波通信是在20世纪40年代至50年代开始使用的无线电通信技术，经过多年的发展己经获得广泛的应用。微波通信分为模拟微波通信和数字微波通信两类。模拟微波通信早已发展成熟，并逐渐被数字微波通信所取代，数字微波通信已成为一种重要的传输手段，并与卫星通信，光纤通信一起作为当今三大传输手段。卫星通信可看作微波通信的一个具体应用，所以把微波通信和卫星通信放在同一章中。学习中注意比较卫星通信和地面微波通信的异同点。（一）微波通信本节主要讲述微波通信的概念和特点，微波通信系统的基本组成，微波站的设备组成及微波的传输特性和抗衰落技术。1.微波通信的概念和特点（1）微波的频段划分无线电波波段的划分如表1所示。表（一）无线电波波段的划分整个电磁频谱，包含从电波到宇宙射线的各种波、光和射线的集合。不同频率段落分别命名为无线电波（3kHz～3000GHz）、红外线、可见光、紫外线、x射线、射线和宇宙射线。微波是超高频率的无线电波。由于这种电磁波的频率非常高，故微波又称为超高频电磁波。电磁波的传播速度与其频率f、波长又有下列固定关系：若微波是在真空中传播，则速度为微波频段的波长范围为lm～lmm，频率范围为300MHz～300GHz，可细分为特高频(UHF)频段／分米波频段、超高频（SHF）频段／厘米波频段、极高频（EHF）频段／毫米波频段和至高频频段／亚毫米波频段。实际工程中常用拉丁字母代表微波小段的名称，例如S,C,X分别代表10厘米波段、5厘米波段和3厘米波段；Ka，U，F分别代表8毫米波段和3毫米波段等等，详见表2。表（二）微波频段的划分（2）微波中继通信的概念微波中继通信是利用微波作为载波并采用中继（接力）方式在地面上进行的无线电通信。A,B两地间的远距离地面微波中继通信系统的中继示意如图1所示。图一远距离地面微波中继通信系统的中继示意图对于地面上的远距离微波通信，采用中继方式的直接原因有两个：首先是因为微波波长短，接近于光波，是直线传播具有视距传播特性，而地球表面是个曲面，因此，若在通信两地直接通信，当通信距离超过一定数值时，电磁波传播将受到地面的阻挡，为了延长通信距离，需要在通信两地之间设立若干中继站，进行电磁波转接。其次是因为微波传播有损耗，随着通信距离的增加信号衰减，有必要采用中继方式对信号逐段接收、放大后发送给下一段，延长通信跟离。微波中继通信主要用来传送长途电话信号、宽频带信号（如电视信号）、数据信号、移动通信系统基地站与移动业务交换中心之间的信号等，还可用于山区、湖泊、岛屿等特殊地形的通信。（3）微波通信的特点(a)通信频段的频带宽，传输信息容量大微波频段占用的频带约300GHz，而全部长波、中波和短波频段占有的频带总和不足30MHz。一套微波中继通信设备可以容纳几千甚至上万条话路同时工作，或传输电视图像信号等宽频带信号。(b)通信稳定、可靠当通信频率高于100MHz时，工业干扰、天电干扰及太阳黑子的活动对其影响小。由于微波频段频率高，这些干扰对微波通信的影响极小。数字微波通信中继站能对数字信号进行再生，使数字微波通信线路噪声不逐站积累，增加了抗于扰性。因此，微波通信较稳定和可靠。(c)接力在进行地面上的远跟离通信时，针对微波视距传播特性和传输损耗随题离增加的特性，必须采用接力的方式，发端信号经若干中间站多次转发，才能到达收端。(d)通信灵活性较大微波中继通信采用中继方式，可以实现地面上的远距离通信，并且可以跨越沼泽、江河、高山等特殊地理环境。在遭遇地震、洪水、战争等灾祸时，通信的建立及转移都较容易，这些方面比有线通信具有更大的灵活性。(e)天线增益高、方向性强当天线面积给定时，天线增益与工作波长的平方成反比。由于微波通信的卜作波长短，天线尺寸可做得很小，通常做成增益高，方向性强的面式天线。这样可以降低微波发信机的输出功率，利用微波天线强的方向性使微波电磁波传播特方向对准下一接收站，减少通信中的相互于扰。(f)投资少、建设快与其他有线通信相比，在通信容量和质量基本相同的条件下，按话路公...
