《土木工程CAD》第07-12章在线测试及答案VIP专享VIP免费

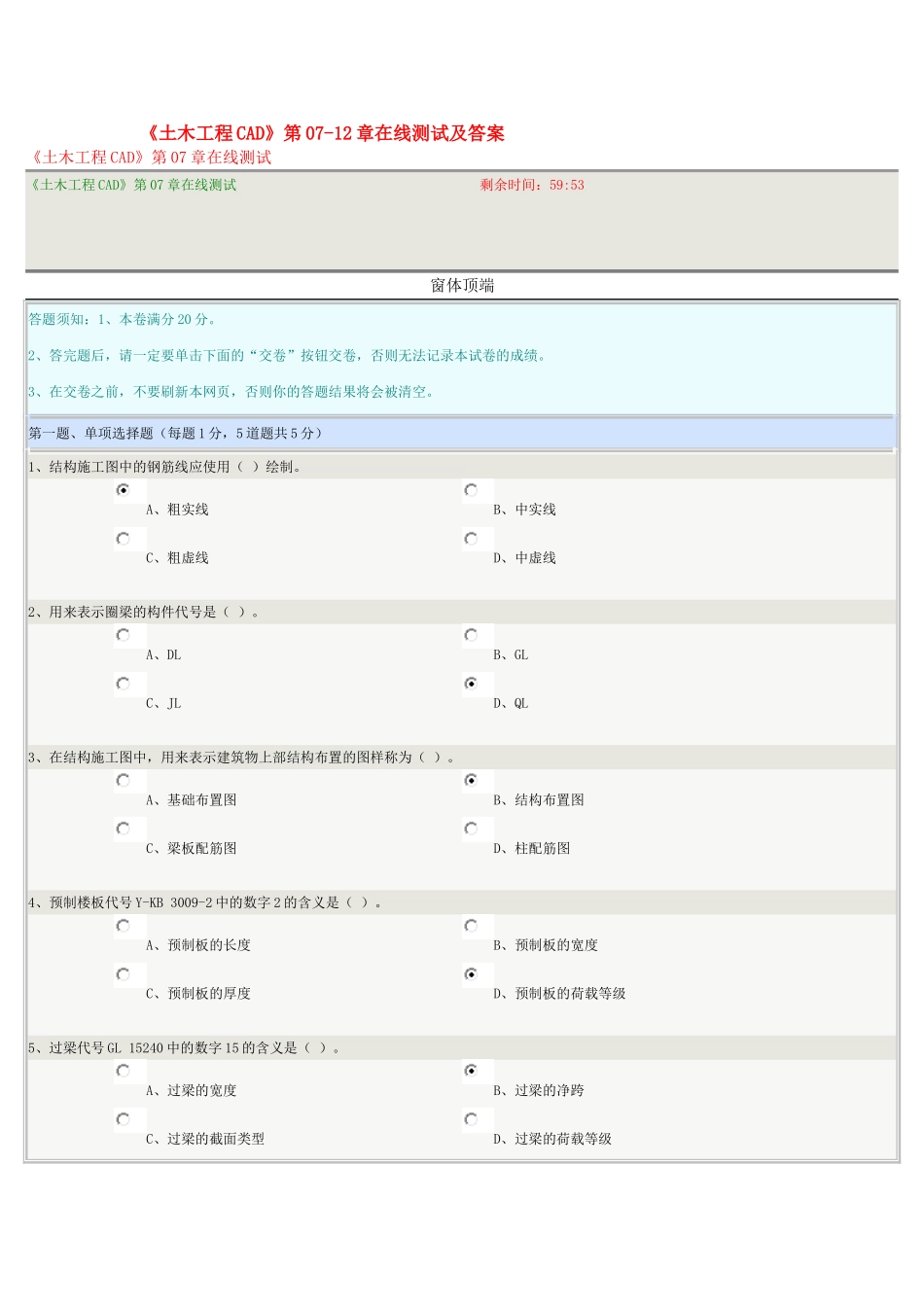

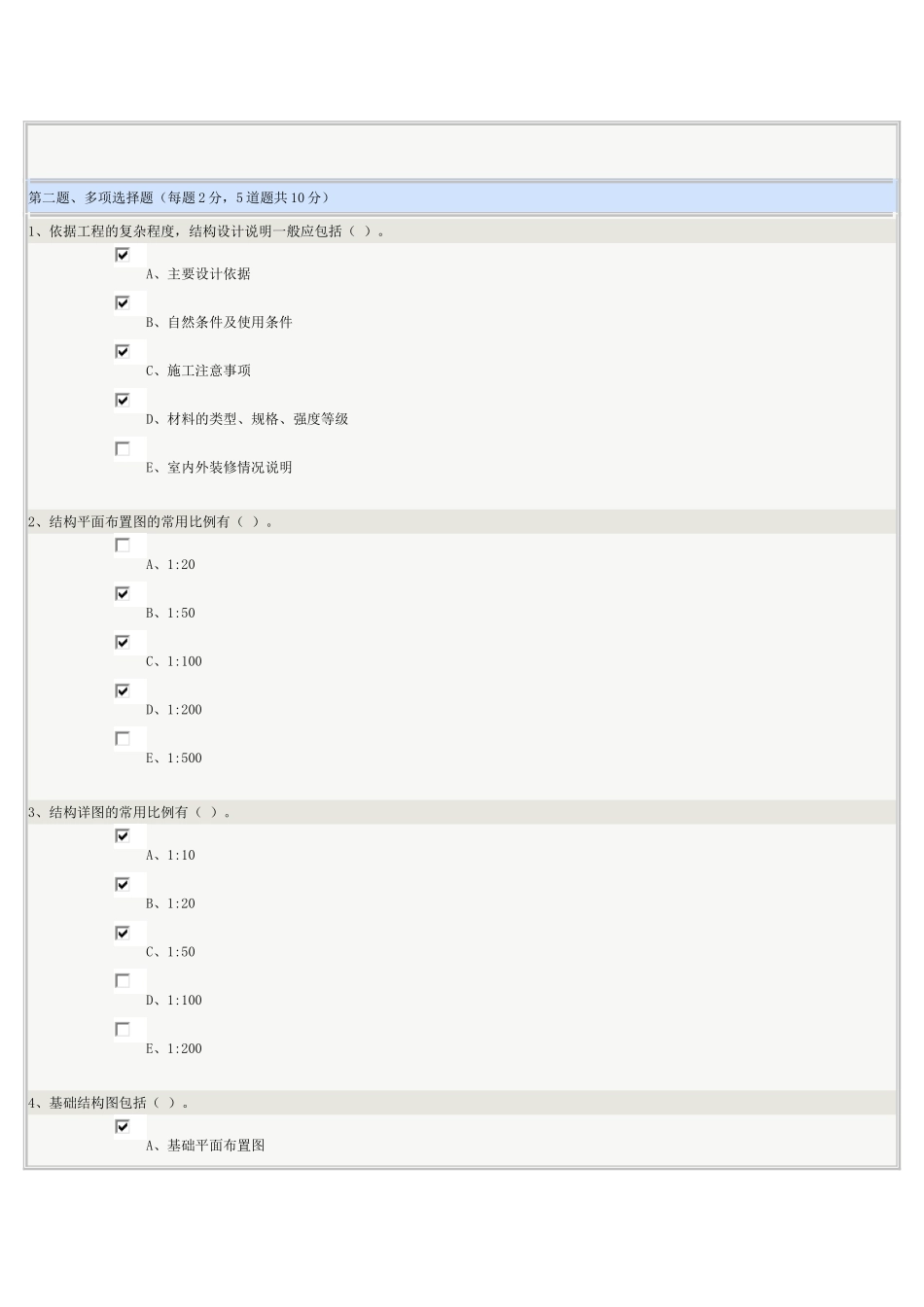

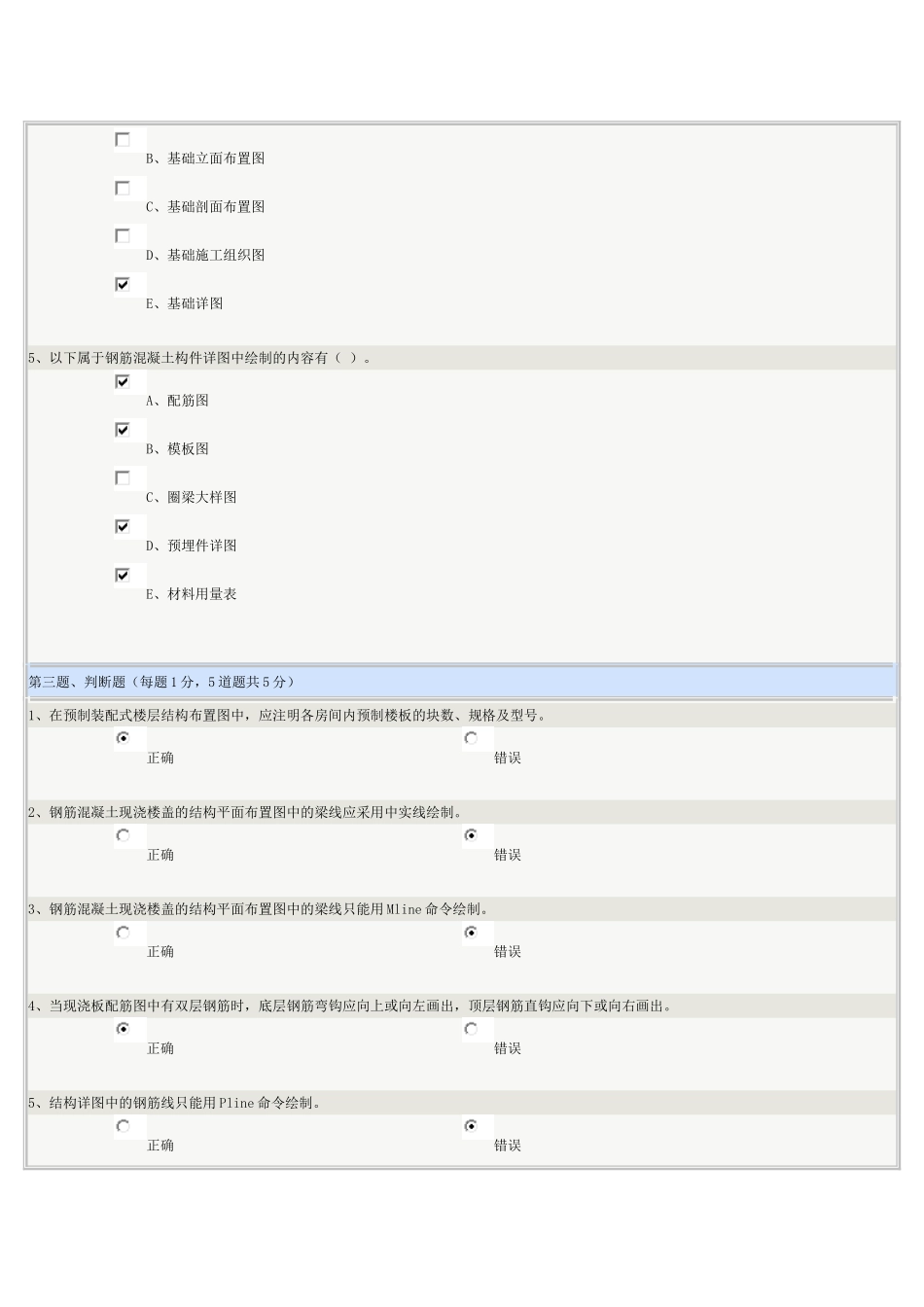

《土木工程CAD》第07-12章在线测试及答案《土木工程CAD》第07章在线测试《土木工程CAD》第07章在线测试剩余时间：59:53窗体顶端答题须知：1、本卷满分20分。2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。第一题、单项选择题（每题1分，5道题共5分）1、结构施工图中的钢筋线应使用（）绘制。A、粗实线B、中实线C、粗虚线D、中虚线2、用来表示圈梁的构件代号是（）。A、DLB、GLC、JLD、QL3、在结构施工图中，用来表示建筑物上部结构布置的图样称为（）。A、基础布置图B、结构布置图C、梁板配筋图D、柱配筋图4、预制楼板代号Y-KB3009-2中的数字2的含义是（）。A、预制板的长度B、预制板的宽度C、预制板的厚度D、预制板的荷载等级5、过梁代号GL15240中的数字15的含义是（）。A、过梁的宽度B、过梁的净跨C、过梁的截面类型D、过梁的荷载等级第二题、多项选择题（每题2分，5道题共10分）1、依据工程的复杂程度，结构设计说明一般应包括（）。A、主要设计依据B、自然条件及使用条件C、施工注意事项D、材料的类型、规格、强度等级E、室内外装修情况说明2、结构平面布置图的常用比例有（）。A、1:20B、1:50C、1:100D、1:200E、1:5003、结构详图的常用比例有（）。A、1:10B、1:20C、1:50D、1:100E、1:2004、基础结构图包括（）。A、基础平面布置图B、基础立面布置图C、基础剖面布置图D、基础施工组织图E、基础详图5、以下属于钢筋混凝土构件详图中绘制的内容有（）。A、配筋图B、模板图C、圈梁大样图D、预埋件详图E、材料用量表第三题、判断题（每题1分，5道题共5分）1、在预制装配式楼层结构布置图中，应注明各房间内预制楼板的块数、规格及型号。正确错误2、钢筋混凝土现浇楼盖的结构平面布置图中的梁线应采用中实线绘制。正确错误3、钢筋混凝土现浇楼盖的结构平面布置图中的梁线只能用Mline命令绘制。正确错误4、当现浇板配筋图中有双层钢筋时，底层钢筋弯钩应向上或向左画出，顶层钢筋直钩应向下或向右画出。正确错误5、结构详图中的钢筋线只能用Pline命令绘制。正确错误《土木工程CAD》第08章在线测试《土木工程CAD》第08章在线测试剩余时间：59:55窗体顶端答题须知：1、本卷满分20分。2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。第一题、单项选择题（每题1分，5道题共5分）1、地面上高程相同的点所连接而成的连续闭合曲线称为（）。A、等距线B、等高线C、地形线D、高程线2、综合反映路线的平面位置、线形和尺寸，沿线人工构造物和工程设施的布置以及道路与周围环境、地形、地物关系的图样是（）。A、地形图B、道路平面图C、道路纵断面图D、道路横断面图3、主要反映路线起伏、纵坡与原地面的切割等情况的图样是（）。A、地形图B、道路平面图C、道路纵断面图D、道路横断面图4、道路纵断面图中，高程标尺应布置在测设数据表的（）。A、上方左侧B、上方右侧C、下方左侧D、下方右侧5、公路横断面图的比例一般采用（）。A、1:50B、1:100C、1:200D、1:500第二题、多项选择题（每题2分，5道题共10分）1、广义的道路施工图包括（）等各类道路工程及其附属设施的设计和制图。A、高速公路B、普通公路C、城市道路D、林区道路E、厂矿道路2、狭义的道路施工图主要包括（）。A、地形图B、道路平面图C、道路纵断面图D、道路横断面图E、平面及立体交叉图3、公路工程基本建设项目采用三阶段设计时，三阶段是指（）。A、可行性研究阶段B、方案设计阶段C、初步设计阶段D、技术设计阶段E、施工图设计阶段4、地形图图式有（）。A、地物符号B、地貌符号C、地面符号D、地表符号E、注记符号5、在公路路线平面图中可采用的比例有：（）。A、1:100B、1:500C、1:1000D、1:2000E、1:5000第三题、判断题（每题1分，5道题共5分）1、地貌是地面上天然或人工形成的物体，如湖泊、河流、房屋、道路等。正确错误2、地物是指地球表面的高低起伏、凹凸不平的自然状态，它包括山地、丘陵和平原等。正确错误3、在道路平面图中设计...
