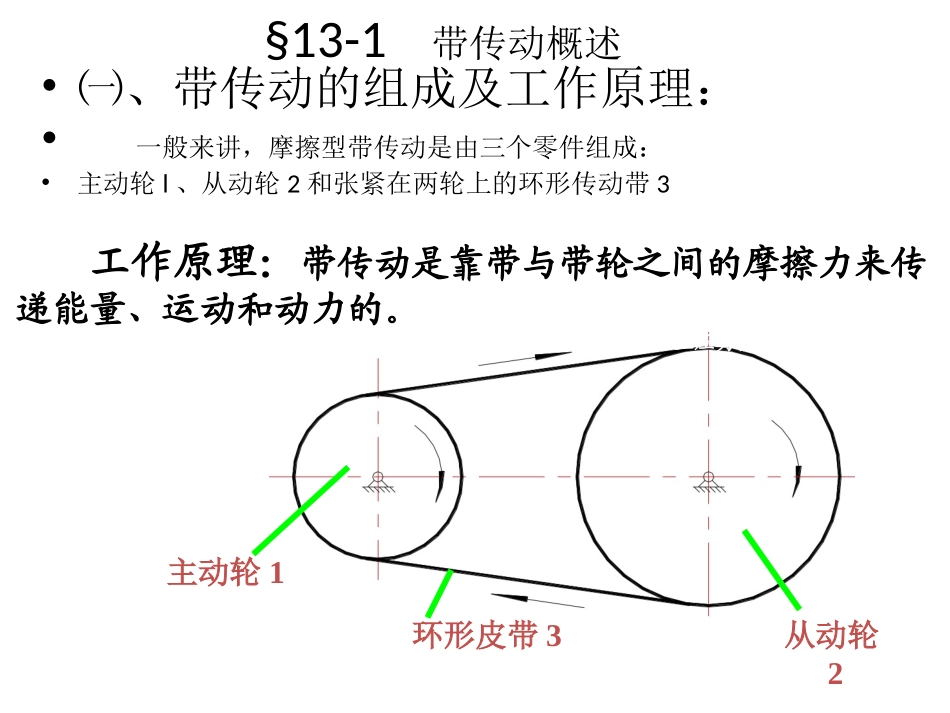

制作：电子科大机电学院郭连忠第十三章带传动和链传动第十三章带传动和链传动机械电子工程学院第十三章带传动和链传动§13-1带传动概述•㈠、带传动的组成及工作原理：•一般来讲，摩擦型带传动是由三个零件组成：•主动轮l、从动轮2和张紧在两轮上的环形传动带3主动轮1从动轮2环形皮带3工作原理：带传动是靠带与带轮之间的摩擦力来传递能量、运动和动力的。而摩擦力是靠安装时，将带绷紧在带轮上，而使皮带受到张紧力F0的作用，称为初拉力。初拉力在皮带与带轮接触面之间产生正压力，从而产生摩擦力。㈡、带的传动的类型按截面形状分为四类：成本低，宽度16～560mm1、平带:㈡、带的传动的类型：按截面形状分为四类：2.V带（也称三角带,VBELTS）：①其截面为梯形，带轮的轮槽也为梯形。②工作面是两个侧面：由于轮槽是楔形，所以在预紧力F0相同时，V带产生的摩擦力Fμv≈3Fμ平带，所以V带的牵引力大得多。故在一般机械中大多采用V带传动，应用最广泛。③V带与轮槽槽底有间隙.从理论上讲，三个面同时接触最理想，但实际上无法做到，只有底部有间歇这样才能保证V带与两个侧面紧密接触。这就叫“放弃”，这是一个哲学问题。生活中也要学会放弃。制作：电子科大机电学院郭连忠2、V带VBELTS制作：电子科大机电学院郭连忠3、多楔带：制作：电子科大机电学院郭连忠4、圆带：截面为圆形。由于截面横向尺寸小，有利于小型化，但它的牵引力很小。常用于小型机械。如VCD、录像机等家用电器。上述四类属于摩擦型带传动㈡、带的传动的类型：按截面形状分为四类：制作：电子科大机电学院郭连忠5、同步带:80年代，德国用于缝纫机适用范围：传动比要求恒定的机械制作：电子科大机电学院郭连忠㈢、带传动的特点、传动形式及应用场合带传动与齿轮传动等啮合传动相比其突出的优点：①、适用于远距离传动：中心距最大可达15m②、传力特性好：因为带是弹性体，故能缓冲吸收冲击载荷，如过载时，打滑③、成本低：缺点：①、传动比i≠c，因为要打滑，有弹性滑动。②、承载小：弹性体③、外形轮廓尺寸大④、带的寿命短：㈣、V带、平带的适用范围（参考值）：①带速V＝5～25（30）m/s（P196）②传动比i≤7（平带为5）•注：设计时，V带必须满足前面三个条件。齿轮的单级传动比：直齿轮i≤5斜齿轮i≤8③传递的最大功率Pmax平带Pmax20～30≤500kwV带Pmax50～100≤700kw④带传动的效率η＝0.90～0.95§13-8链传动的特点及应用链传动是应用比较广泛的一种机械传动。它由三个部分组成：制作：电子科大机电学院郭连忠一、链传动的特点、类型1、与带传动相比，链传动的优点：⑴、工作可靠，平均传动比保持不变；因为没有弹性滑动和打滑⑵、传递功率或载荷大，过载能力强：∵刚性链节；目前最大功率为：Pmax＝5000KW；⑶、能在低速、重载下较好工作：V<0.25m/s,而带传动无法工作。如发酵机⑷、轴的压力FQ较小：因为没有初拉力；结构紧凑。制作：电子科大机电学院郭连忠2、链传动与齿轮传动相比的优缺点：链传动的制造和安装精度要求较低，成本低廉，中心距较大时传动结构简单。3、链传动的类型：按用途分传动链：传动链主要用于传递运动和动力，一般机械中用传动链，故应用很广泛.具体适用场合：链速V≤15m/s,最大中心距8m传递的功率P≤100KW（常用）传动比i≤8，常用i＝2～3传动效率η＝0.95～0.98起重链：V≤0.25m/s,用于起重机械中。V＝2～4m/s，如：工厂产品从一楼提升到二楼，可用链传动，不能用带传动。大家用过输送链吗？再比如：商场电梯输送链（曳引链）：
