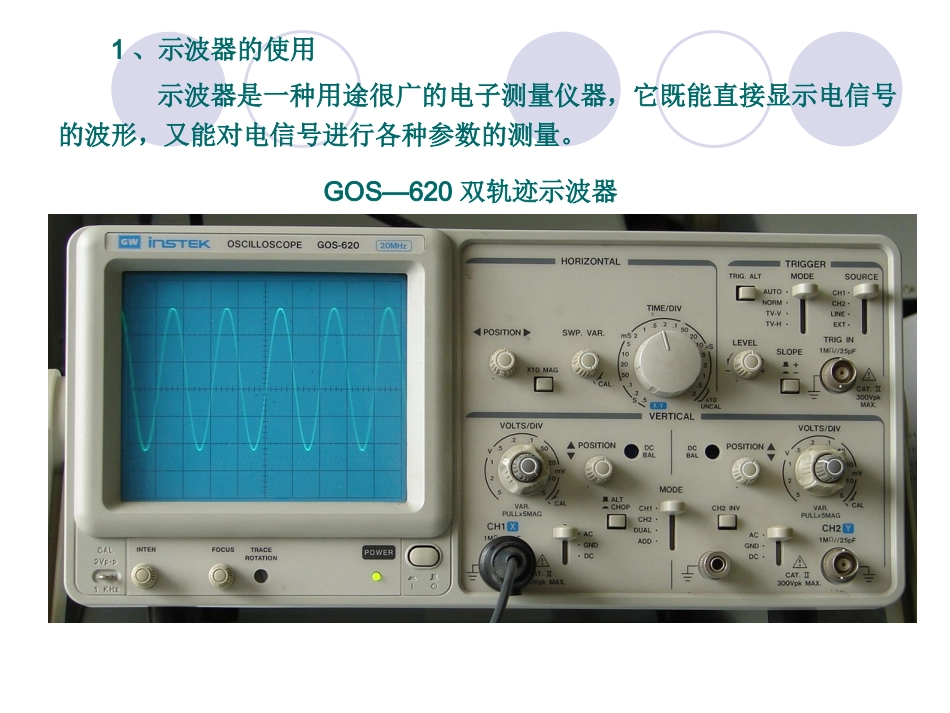

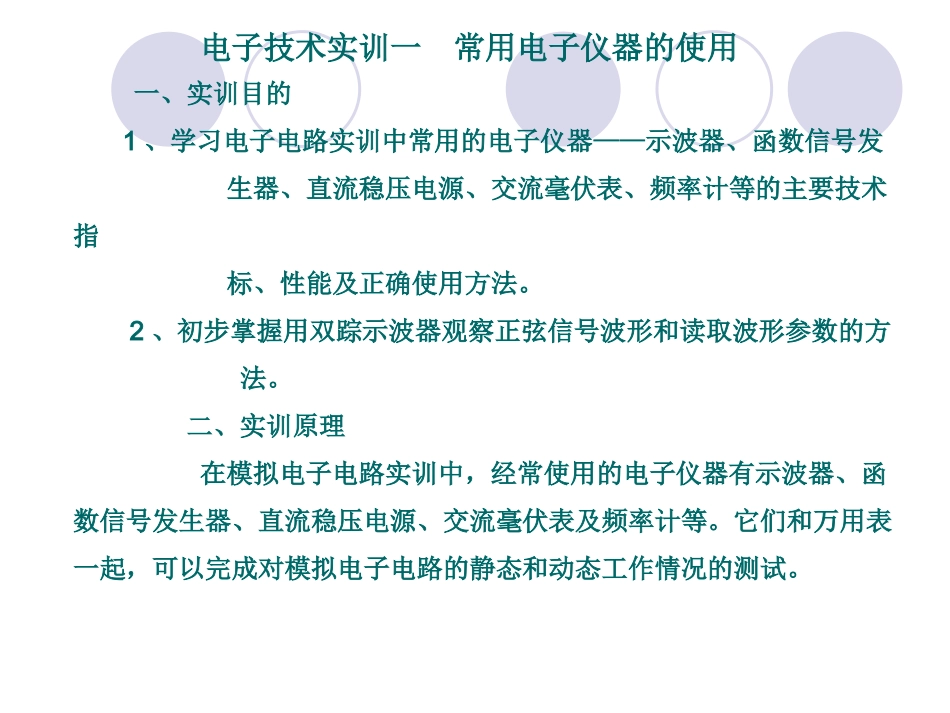

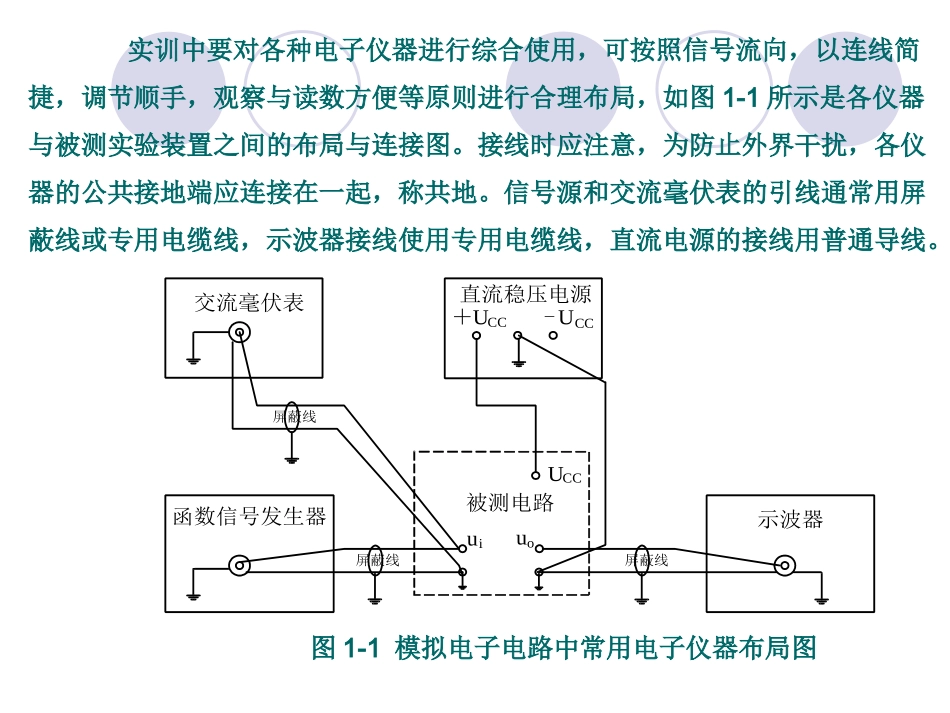

电子技术实训一常用电子仪器的使用一、实训目的1、学习电子电路实训中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。二、实训原理在模拟电子电路实训中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。实训中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，如图1-1所示是各仪器与被测实验装置之间的布局与连接图。接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。屏蔽线屏蔽线屏蔽线交流毫伏表UCC被测电路uiuo函数信号发生器示波器直流稳压电源＋UCC-UCC图1-1模拟电子电路中常用电子仪器布局图1、示波器的使用示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。GOS—620双轨迹示波器GOS—620双轨迹示波器面板布局图面板说明及使用方法参见电子技术实验讲义附录IGOS—620双轨迹示波器的操作方法。×12345×61820117232524282729323031×981012131415161719222126CRTCAL(2VP-P)INTENFOCUSTRACEPOWER图1-2GOS-620双轨迹示波器面板布局图使用的几个重点：1）寻找扫描光迹将示波器Y“轴显示方式置Y1”“或Y2”“，输入耦合方式置GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。②“”触发方式开关置自动。③适当调节垂直（POISTION）、水平（POISTION）“位移”旋钮，使扫描光迹位于屏幕中央。（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。）2）双踪示波器一般有五种显示方式：“Y1”、“Y2”、“Y1+Y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。“交替”显示一般适用于输入信号频率较高的情况，“断续”显示一般适用于输入信号频率较低的情况。3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波内部的Y通道。4）触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。5）适当调节“扫描速率”开关及“Y轴灵敏度”开关使屏幕上显示1～2个周期的被测信号波形。在测量幅值时，应将“Y轴灵敏度微调”旋钮置于“校准”位置。在测量周期时，应将“X轴扫速微调”旋钮置于“校准”位置。根据被测波形在屏幕坐标刻度上垂直方向所占的格数（div或cm）与“Y轴灵敏度”开关指示值（v/div）的乘积，可算得信号幅值的实测值。根据被测信号波形一个周期在屏幕坐标刻度水平方向所占的格数（div或cm）与“扫速”开关指示值（t/div）的乘积，可算得信号频率的实测值。2、函数信号发生器的使用函数信号发生器可按需要输出正弦波、方波、三角波。输出电压最大可达20VP-P。通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏特级范围内连续调节。函数信号发生器的输出信号频率可以通过频率分档开关进行调节。函数信号发生器作为信号源，它的输出端不允许短路。函数信号发生器面板3、交流数字毫伏表交流毫伏表只能在其工作频率范围之内，测量正弦交流电压的有效值。为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程，直至适当位置。三、实验设备与器件1、函数信号发生器2、双踪示波器3、交流毫伏表四、实验内容1、用机内校正信号对示波器进行自检。1）扫描基线调节示波器设置：——“”显示方式单踪（Y1或Y2）——“输入耦合方式GND”——“”触发方式自动。“”“”“”开启电源开关后，调节辉度、聚焦、辅助聚焦等旋钮，使“荧光屏上显示一条细而且亮度适中的扫描基线...
