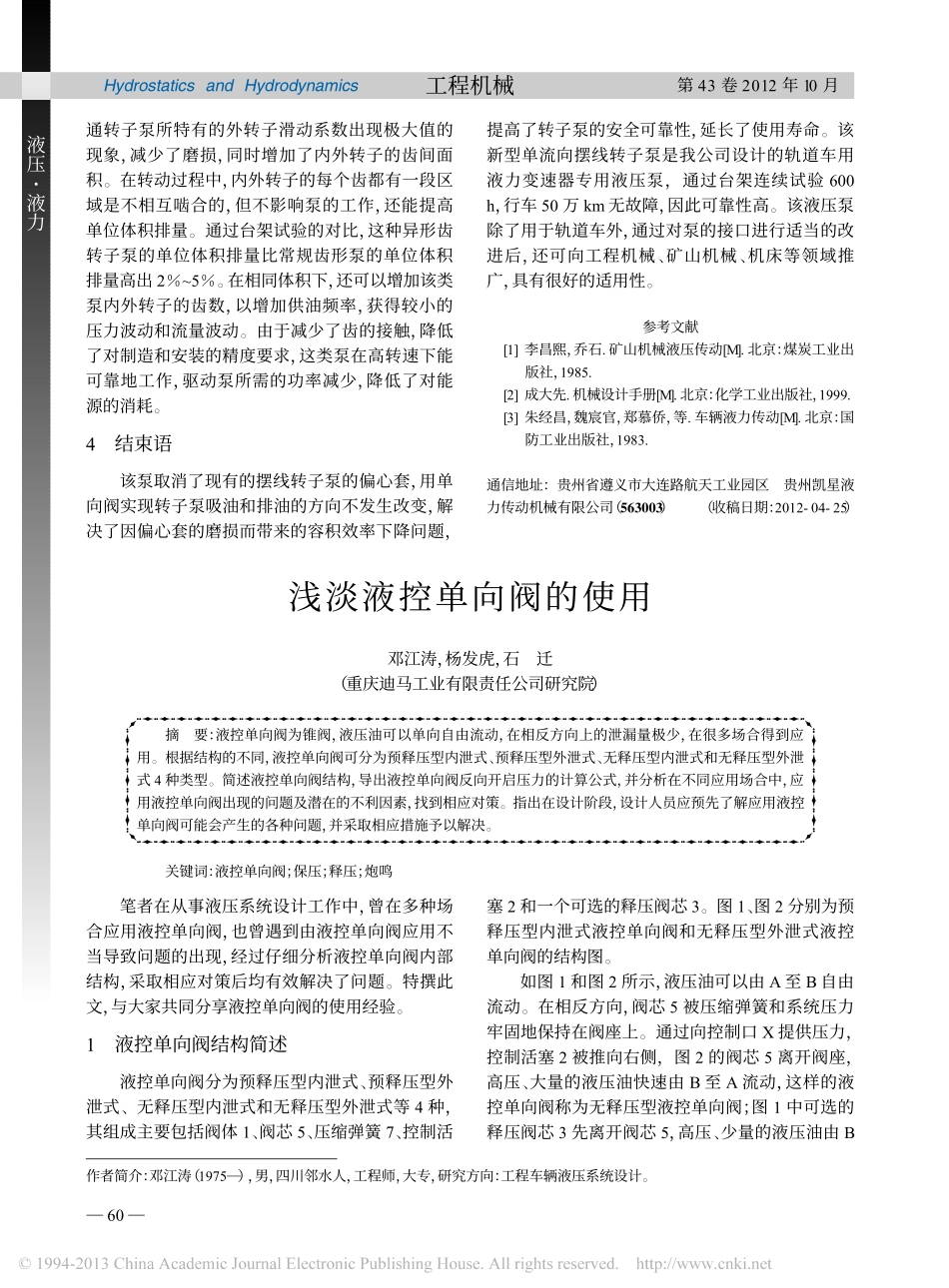

浅淡液控单向阀的使用_第1页
1/7

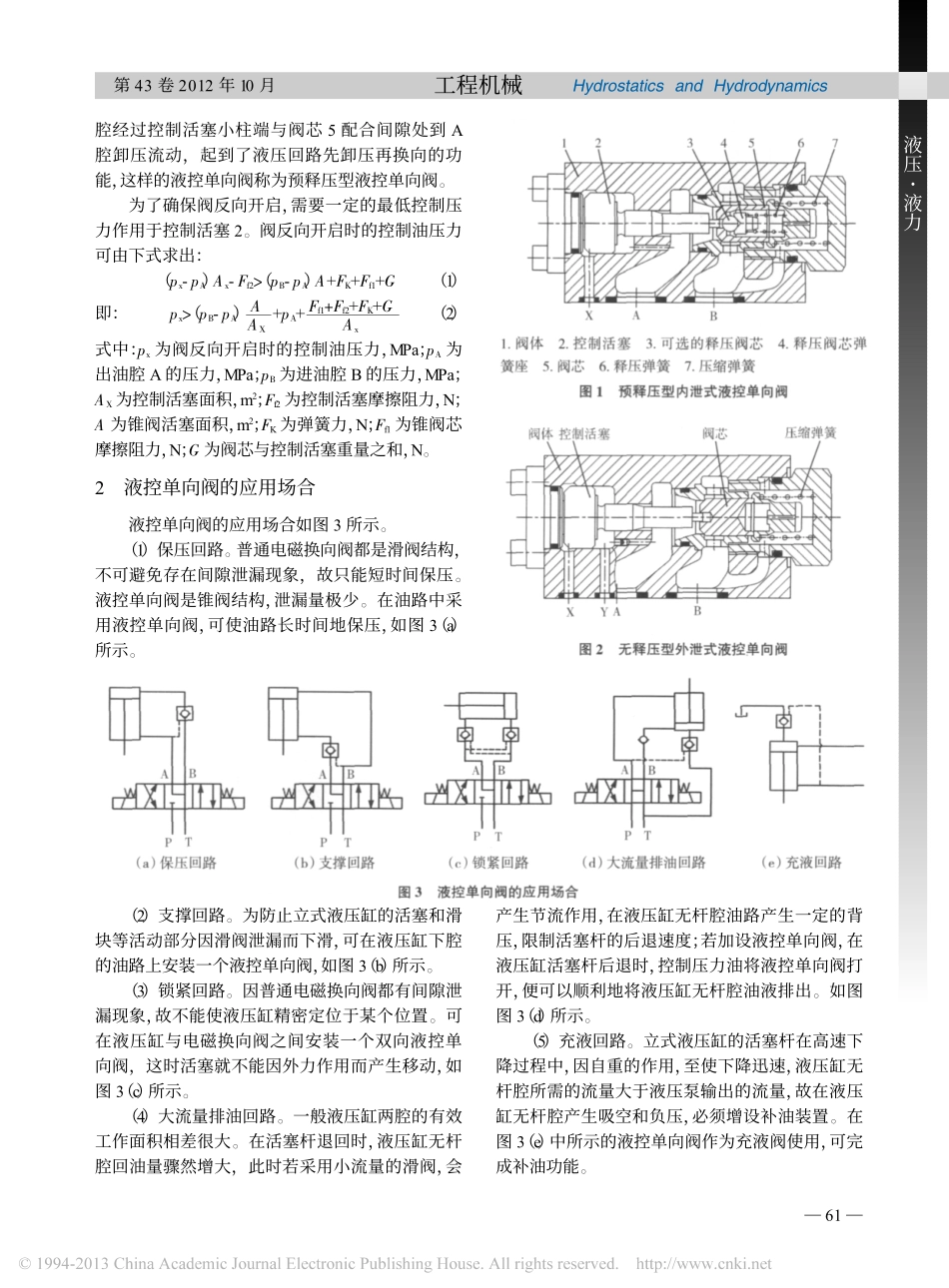

浅淡液控单向阀的使用_第2页
2/7

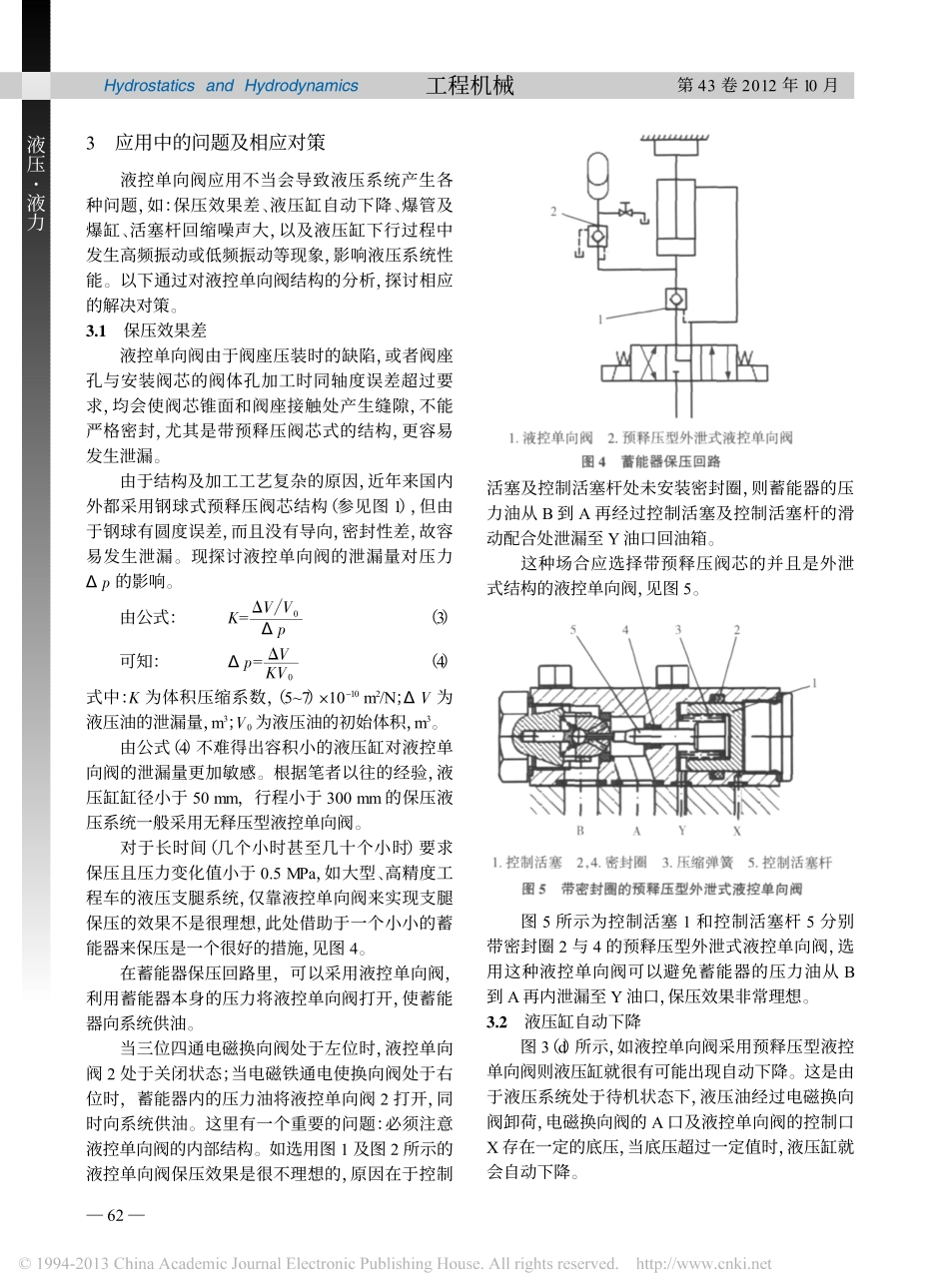

浅淡液控单向阀的使用_第3页
3/7
工程机械HydrostaticsandHydrodynamics液压·液力第43卷2012年10月通转子泵所特有的外转子滑动系数出现极大值的现象,减少了磨损,同时增加了内外转子的齿间面积。在转动过程中,内外转子的每个齿都有一段区域是不相互啮合的,但不影响泵的工作,还能提高单位体积排量。通过台架试验的对比,这种异形齿转子泵的单位体积排量比常规齿形泵的单位体积排量高出2%~5%。在相同体积下,还可以增加该类泵内外转子的齿数,以增加供油频率,获得较小的压力波动和流量波动。由于减少了齿的接触,降低了对制造和安装的精度要求,这类泵在高转速下能可靠地工作,驱动泵所需的功率减少,降低了对能源的消耗。4结束语该泵取消了现有的摆线转子泵的偏心套,用单向阀实现转子泵吸油和排油的方向不发生改变,解决了因偏心套的磨损而带来的容积效率下降问题,提高了转子泵的安全可靠性,延长了使用寿命。该新型单流向摆线转子泵是我公司设计的轨道车用液力变速器专用液压泵,通过台架连续试验600h,行车50万km无故障,因此可靠性高。该液压泵除了用于轨道车外,通过对泵的接口进行适当的改进后,还可向工程机械、矿山机械、机床等领域推广,具有很好的适用性。参考文献[1]李昌熙,乔石.矿山机械液压传动[M].北京:煤炭工业出版社,1985.[2]成大先.机械设计手册[M].北京:化学工业出版社,1999.[3]朱经昌,魏宸官,郑慕侨,等.车辆液力传动[M].北京:国防工业出版社,1983.通信地址:贵州省遵义市大连路航天工业园区贵州凯星液力传动机械有限公司(563003)(收稿日期:2012-04-25)浅淡液控单向阀的使用邓江涛,杨发虎,石迁(重庆迪马工业有限责任公司研究院)!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"!!!!!"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"!!!!!"摘要:液控单向阀为锥阀,液压油可以单向自由流动,在相反方向上的泄漏量极少,在很多场合得到应用。根据结构的不同,液控单向阀可分为预释压型内泄式、预释压型外泄式、无释压型内泄式和无释压型外泄式4种类型。简述液控单向阀结构,导出液控单向阀反向开启压力的计算公式,并分析在不同应用场合中,应用液控单向阀出现的问题及潜在的不利因素,找到相应对策。指出在设计阶段,设计人员应预先了解应用液控单向阀可能会产生的各种问题,并采取相应措施予以解决。关键词:液控单向阀;保压;释压;炮鸣作者简介:邓江涛(1975—),男,四川邻水人,工程师,大专,研究方向:工程车辆液压系统设计。笔者在从事液压系统设计工作中,曾在多种场合应用液控单向阀,也曾遇到由液控单向阀应用不当导致问题的出现,经过仔细分析液控单向阀内部结构,采取相应对策后均有效解决了问题。特撰此文,与大家共同分享液控单向阀的使用经验。1液控单向阀结构简述液控单向阀分为预释压型内泄式、预释压型外泄式、无释压型内泄式和无释压型外泄式等4种,其组成主要包括阀体1、阀芯5、压缩弹簧7、控制活塞2和一个可选的释压阀芯3。图1、图2分别为预释压型内泄式液控单向阀和无释压型外泄式液控单向阀的结构图。如图1和图2所示,液压油可以由A至B自由流动。在相反方向,阀芯5被压缩弹簧和系统压力牢固地保持在阀座上。通过向控制口X提供压力,控制活塞2被推向右侧,图2的阀芯5离开阀座,高压、大量的液压油快速由B至A流动,这样的液控单向阀称为无释压型液控单向阀;图1中可选的释压阀芯3先离开阀芯5,高压、少量的液压油由B60——工程机械HydrostaticsandHydrodynamics液压·液力第43卷2012年10月图2无释压型外泄式液控单向阀图1预释压型内泄式液控单向阀1.阀体2.控制活塞3.可选的释压阀芯4.释压阀芯弹簧座5.阀芯6.释压弹簧7.压缩弹簧腔经过控制活塞小柱端与阀芯5配合间隙处到A腔卸压流动,起到了液压回路先卸压再换向的功能,这样的液控单向阀称为预释压型液控单向阀。为了确保阀反向开启,需要一定的最低控制压力作用于控制活塞2。阀反向开启时的控制油压力可由下式求出:(px-pA)Ax-Ff2>(pB-pA)A+FK+Ff1+G(1)即:px>(pB-pA)AAX+pA+Ff1+Ff2+FK+GAx(2)式中:px为阀反向开启时的控制油压力,MPa;pA为出油腔A的压力,MPa;pB为进油腔B的压力,MPa;...
