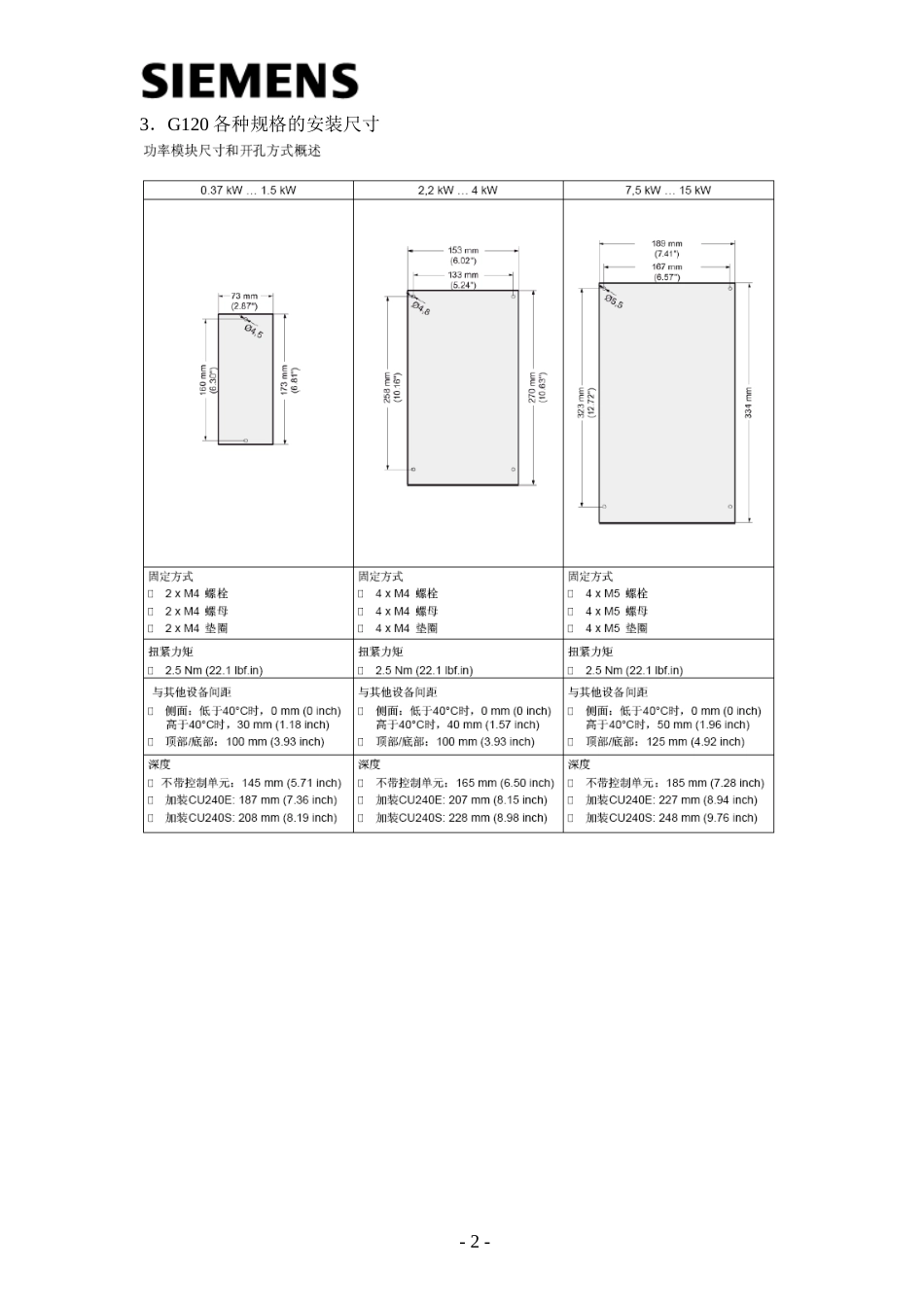

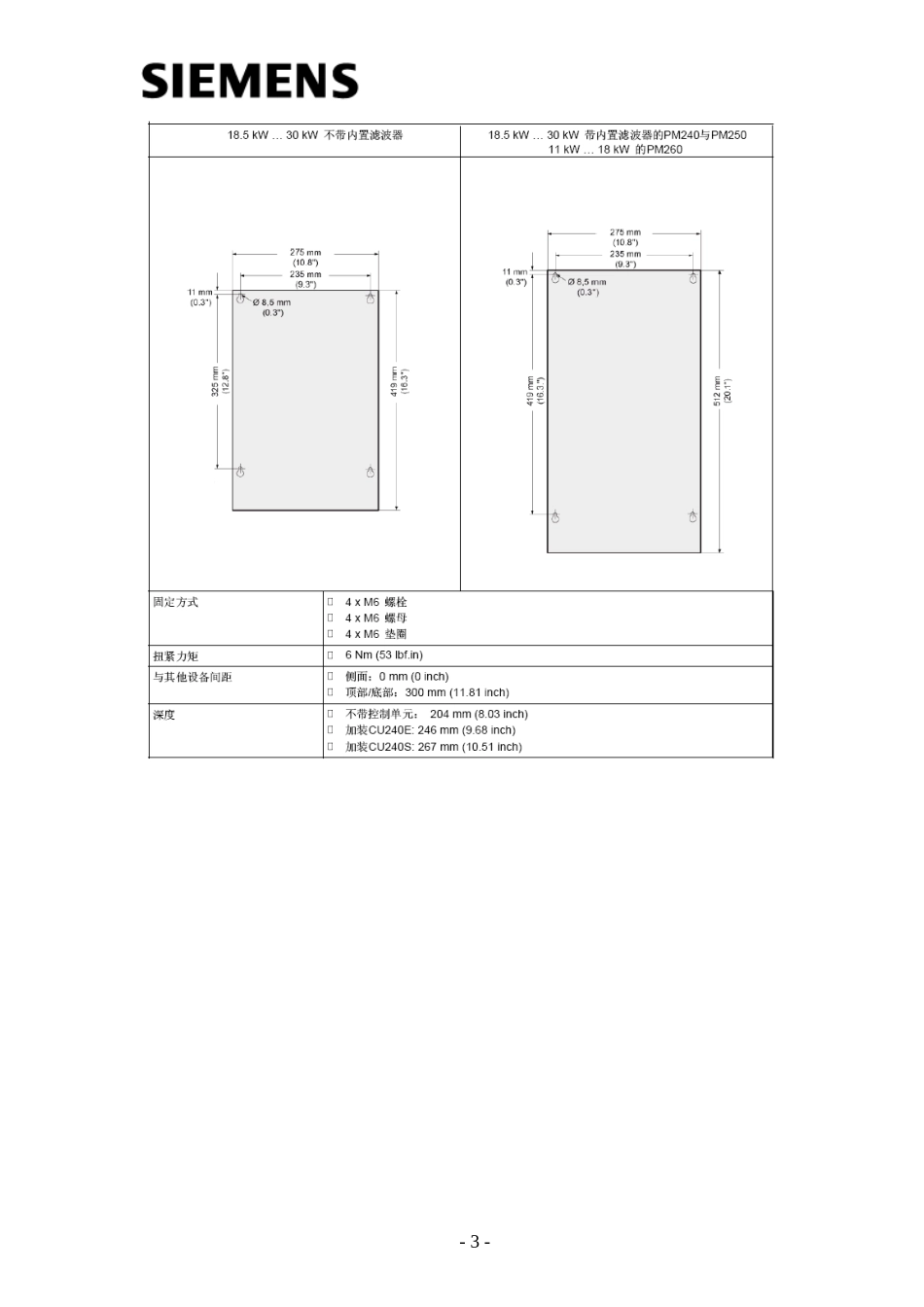

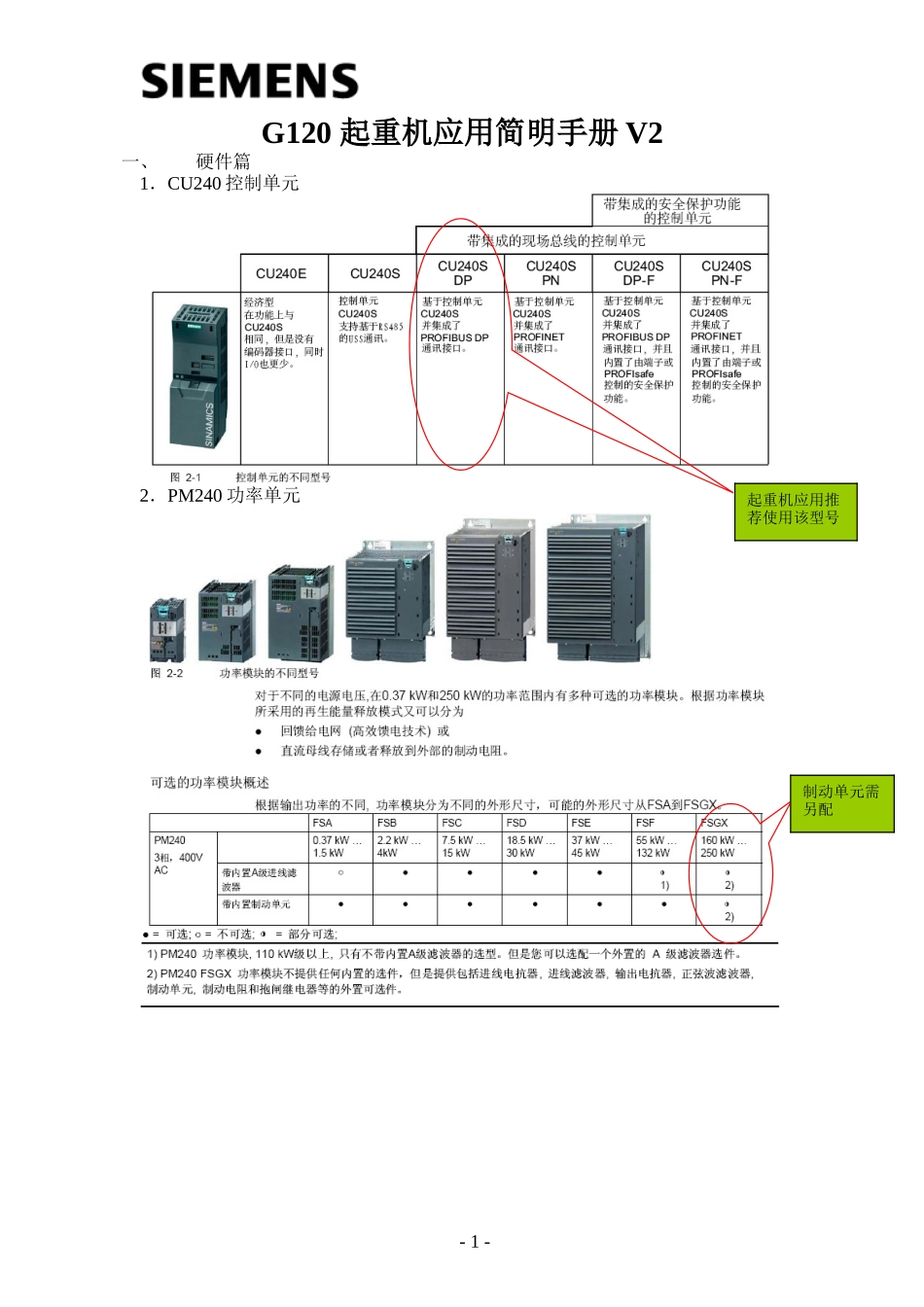

G120起重机应用简明手册V2一、硬件篇1.CU240控制单元2.PM240功率单元-1-制动单元需另配起重机应用推荐使用该型号3.G120各种规格的安装尺寸-2--3--4--5--6-4.G120变频器连接示例-7--8-5.控制单元安装方法-9-6.CU240控制单元接口介绍7.编码器连接及调试:-10-8.BOP面板简介-11--12--13-二、件调试简单步骤1.恢复出厂设定步骤1:参数或操作描述P0003=11:标准级P0010=3030:工厂设定-启动工厂设定P0970=11:恢复参数到工厂设定操作面板显示“BUSY”STARTER将显示进度条如果恢复工厂设定完成,P0970和P0010重新设定为0,并且BOP回到标准的显示。步骤2:参数或操作描述P0003=33:专家级P0971=1从RAM传输数据到EEPROM,0:禁用1:开始数据传输,RAM→EEPROM所有的参数的修改都将从RAM传输到EEPROM,在进行数据传输时,操作面板将显示“BUSY”,当传输结束后,P970将从内部置“0”,并且显示“P0970”。.2.快速调试流程-14-参数或操作描述P0003=33:专家级P0010=11:快速调试P0300=11:异步电机P0304=?电机额定电压(V),必须与电机接线方式匹配P0305=?电机额定电流(A)P0307=?电机额定功率(KW)P0308=?电机额定功率因数P0310=50电机额定频率(Hz)P0311=?电机额定转速(RPM)P0335=?0:自冷方式,电机有安装在轴上的风扇同电机转动进行冷却1:强制风冷:冷却风扇采用独立的供电电源P0400=?0:无编码器1:增量式编码器,无零脉冲2:增量式编码器,有零脉冲P0408=?编码器每转脉冲数(默认1024)P0700=1命令源的选择0:工厂默认设置1:OP操作面吧2:端子控制4:RS232口上的USS5:RS485口上的USS6:现场总线P0727=12/3线制的选择1:2-线制P1000=3设定值来源的选择0:无主设定值1:MOP设定值2:模拟量设定值3:固定频率4:RS232口上的USS5:RS485口上的USS6:现场总线7:模拟量设定值2参数或操作描述P1080=?最小运行频率P1082=?最大运行频率,推荐为电机的额定频率P1120=?上升时间(秒)P1121=?下降时间(秒)P1300=?控制方式0:线性V/F控制20:无传感器的矢量控制21:有传感器的矢量控制22:无传感器的转矩控制23:有传感器的转矩控制P3900=3结束快速调试0:放弃快速调试1:进行电机参数计算并将在快速调试中未被修改的参数复位为出厂设置。2:进行电机参数计算并将I/O参数设置为出厂设置。3:只进行电机参数计算-其余参数不进行复位-15-P0971=1从RAM传输数据到EEPROM,0:禁用1:开始数据传输,RAM→EEPROM所有的参数的修改都将从RAM传输到EEPROM,在进行数据传输时,操作面板将显示“BUSY”,当传输结束后,P970将从内部置“0”,并且显示“P0970”。.P0010=0准备就绪P1900=3选择电机参数识别3:识别所有禁止状态下的参数及饱和曲线ON命令出现报警A0541后,给运行(ON)命令,变频器即开始进行电机参数识别。电机参数识别结束后,A0541报警消除并且P1900自动变零。P0010=0准备就绪P1960=1速度控制优化使能ON命令出现报警A0542后,给运行(ON)命令,变频器即开始进行电机参数识别。电机参数识别结束后,A0542报警消除并且P1960自动变零。P0971=1从RAM传输数据到EEPROM,0:禁用1:开始数据传输,RAM→EEPROM所有的参数的修改都将从RAM传输到EEPROM,在进行数据传输时,操作面板将显示“BUSY”,当传输结束后,P970将从内部置“0”,并且显示“P0970”。.3.控制命令设定及IO口设定控制命令设定参数或操作描述P0700=22:端子控制IO输入点设定端子描述参数参数值含义说明端子5:数字量输入0(DI0)P701=10:数字量输入禁用1:ON/OFF12:ON(反向)/OFF13:OFF2---自由停车4:OFF3---自由停车9:故障确认10:点动正向11:点动反向12:反向13:MOP升速14:MOP降速15:固定频率选择位016:固定频率选择位117:固定频率选择位218:固定频率选择位3端子6:数字量输入1(DI1)P702=2端子7:数字量输入2(DI2)P703=16端子8:数字量输入3(DI3)P704=17端子16:数字量输入4(DI4)P705=18端子17:数字量输入5(DI5)P706=9端子40:数字量输入6(DI6)P707=0端子41:数字量输入7(DI7)P708=0端子42:数字量输入8(DI8)P709=0IO输出点设定端子描述参数参数值含义说...
